05591Chiusura 1/4 di giro acciaio inox, piatto |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Alloggiamento in acciaio inox.
Perno in acciaio inox.
Perno in acciaio inox.
Manopola in acciaio inox.Versione:Alloggiamento non trattato.
Perno non trattato.
Perno non trattato.
Manopola acciaio inox non trattato.Nota:Viti di fissaggio M2 o M3 incluse.

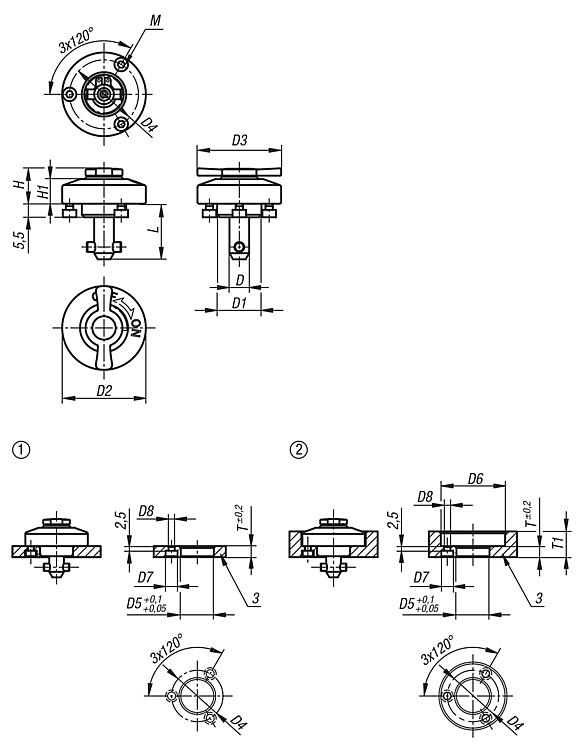

Opzione di montaggio 1 per spessore piastra di 6 o 12 mm.
Opzione di montaggio 2 per spessore piastra da 12 a 20 mm.
Se la forza di tenuta viene superata, si forma uno spazio superiore a 0,1 mm tra le piastre.
Accessori:Piastre di bloccaggio 05592Nota disegno:Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|

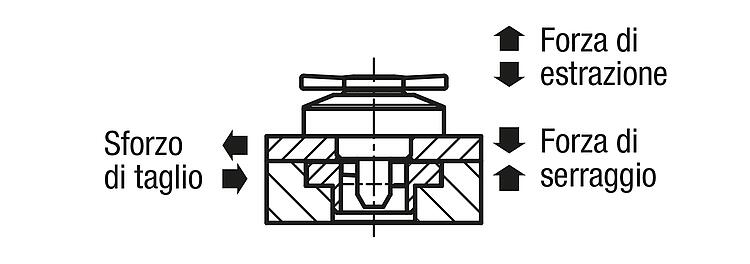

| N. ordine | D | D1 | D2 | D3 | D4 | H | H1 | L | M | D5 | D6 | D7 | D8 | T | T1 | Forza
di serraggio
N | Forza
di bloccaggio
N | Sforzo di
taglio
kN | Forza di
estrazione F
kN | Resistenza alle
alte temperature
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 05591-15162 | 15,5 | 14 | 25 | 20 | 21 | 11,5 | 6,5 | 60 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-10 | 1,2 | 5 | 60 | 1,8 | ≤180 °C |  | | 48,21 € | | | 05591-18172 | 17 | 18 | 34 | 32 | 28 | 15,4 | 10 | 90 | M3x4 | 18 | 35 | 6,5 | 3,4 | 6 | 6-14 | 2,6 | 8 | 90 | 3,2 | ≤180 °C | | | 49,85 € | | | 05591-18232 | 23 | 18 | 34 | 32 | 28 | 15,4 | 10 | 90 | M3x4 | 18 | 35 | 6,5 | 3,4 | 12 | 12-20 | 2,6 | 8 | 90 | 3,2 | ≤180 °C | | | 49,85 € | |
