        Chiusure automatiche in plastica con pulsante, girevole

Descrizione articolo/immagini prodotto

DescrizioneMateriale:PC/ABS.Versione:nero, cromato, bianco o beige.Nota:Le chiusure automatiche grazie alla testa ribassata sono state progettate per il montaggio a filo in porte, sportelli e cofani.
L'angolare di montaggio funge da battuta se non è presente una superficie di chiusura idonea.

Infiammabilità: UL94-HB riportata in elenco.

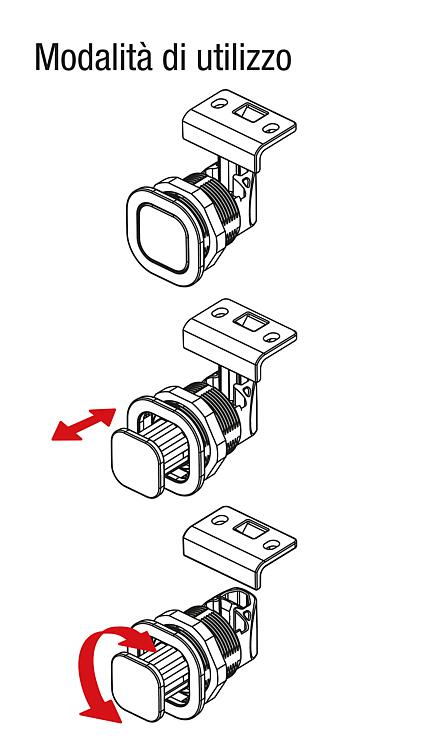

Coppia max. per stringere il dado: 4,2 Nm.Modalità di utilizzoNello stato non attivato il pulsante è a filo con l'alloggiamento. Basta una semplice pressione per farlo uscire e si puó aprire la porta ruotando o verso sinistra o verso destra.
Il meccanismo di chiusura è garantito automaticamente premendo la porta. Per tornare in posizione neutra bisogna premere di nuovo il pulsante.Utilizzo:- Industria automobilistica
- Tecnologia medicale
- Ingegneria meccanica/costruzione di macchine
- Costruzione di navi e imbarcazioni
- Settore aeronautico e spaziale
- Industria del mobileMontaggio:1. Realizzare la sezione di montaggio come da disegno.
2. Applicazione dell'angolare di montaggio.
3. Fissaggio dal retro mediante dado di montaggio.FornituraSono inclusi nella fornitura il dado e l´angolare di montaggio.
Non sono incluse nella fornitura le viti (M5).Nota disegno:

1) Pulsante
2) Perni di guida anti-rotazione
3) Battente della porta
4) Telaio
5) Dado di montaggio
6) Alloggiamento
7) Angolare di montaggio
8) Spina (su richiesta)
9) Sezione anti-rotazione (su richiesta)
10) Sezione di montaggio

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 05596-60 Chiusure automatiche in plastica con pulsante, girevole

251 kB

Disegni

Selezione/filtro articoli

N. ordine	Colore corpo base	A	B	B1	B2	B3	B4	B5	D	D1	D2	H	H1	H2	H3	H4	H5	H6	H7	Prezzo
05596-60-247400	nero	28	40	26,5	12	40	5,2	16	M32x1,5	32	7	47	47	17	3,2	26	16	30,2	34	25,05 €
05596-60-247401	cromato	28	40	26,5	12	40	5,2	16	M32x1,5	32	7	47	47	17	3,2	26	16	30,2	34	37,72 €
05596-60-247402	bianco	28	40	26,5	12	40	5,2	16	M32x1,5	32	7	47	47	17	3,2	26	16	30,2	34	25,05 €
05596-60-247403	beige	28	40	26,5	12	40	5,2	16	M32x1,5	32	7	47	47	17	3,2	26	16	30,2	34	25,05 €

N. ordine	Colore corpo base	L	L1	L2	L3	L4	T	T1	Carico di esercizio max in N	Range di temperatura °C	S=Spessore battente porta in mm	Prezzo
05596-60-247400	nero	39,87	34,42	7,2	15	18,5	13	3	310	-30 a 60	1,2-19	25,05 €
05596-60-247401	cromato	39,87	34,42	7,2	15	18,5	13	3	310	-30 a 60	1,2-19	37,72 €
05596-60-247402	bianco	39,87	34,42	7,2	15	18,5	13	3	310	-30 a 60	1,2-19	25,05 €
05596-60-247403	beige	39,87	34,42	7,2	15	18,5	13	3	310	-30 a 60	1,2-19	25,05 €
