        Bloccaggi per pezzi cilindrici

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Griffe in acciaio.
Molla di compressione 1.4310.
Vite di serraggio classe di resistenza 8.8.Versione:Griffe brunite.

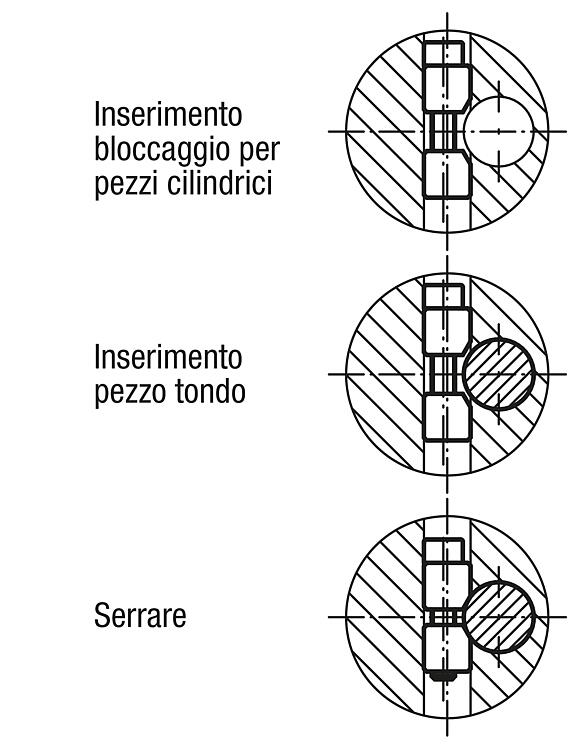

Vite di serraggio blu galvanizzata.Nota:I bloccaggi per pezzi cilindrici sono una valida alternativa al solito serraggio (intaglio e vite di serraggio) per pezzi cilindrici.
Gli elementi sono adatti per i materiali più disparati (come metallo, plastica, legno ecc.).
Per allentare una griffa fissa, è sufficiente un colpo in direzione assiale oppure l'estrazione tramite una filettatura aggiuntiva nella griffa e/o nell'esagono incassato della vite a testa cilindrica.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03350 Bloccaggi per pezzi cilindrici

270 kB

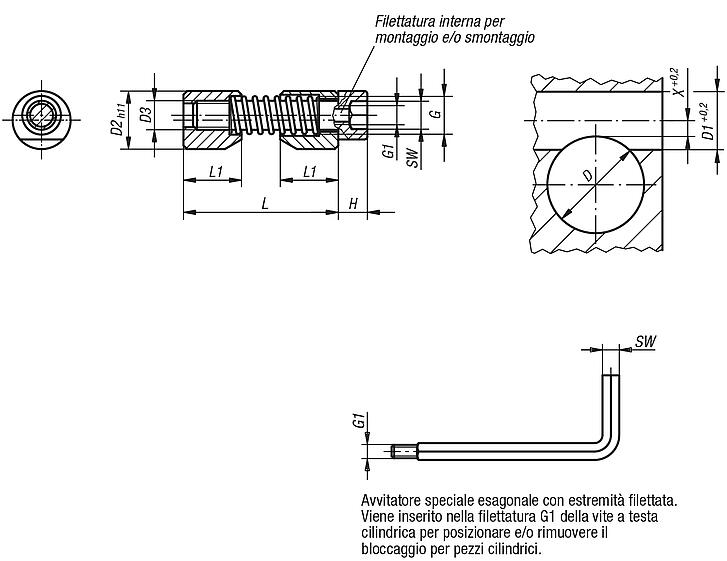

Disegni

Selezione/filtro articoli

N. ordine	D min.	D max.	D1	D2	D3	G	G1	H	L max.	L1	SW	X	Coppia di serraggio Mx Nm	Coppia di serraggio max. Nm	N. ordine utensile di montaggio	Prezzo
03350-04	6	10	8	8	M4	M5	M2,5	4	27	8	3	2,8	max. 20	2,9	03350-904	23,40 €
03350-05	10	15	10	10	M5	M6	M3	5	33	10	4	3,3	max. 45	6	03350-905	24,43 €
03350-06	15	20	12	12	M6	M7	M4	6	39	12	5	3,5	max. 100	10	03350-906	25,78 €
03350-08	20	30	16	16	M8	M10	M5	8	46	16	6	4	max. 170	25	03350-908	28,32 €
03350-10	30	40	20	20	M10	M12	M6	10	53	20	8	4,8	max. 290	46	03350-910	30,51 €
03350-12	40	60	25	25	M12	M14	M8	12	70	25	10	5,6	max. 450	82	03350-912	34,39 €
03350-16	60	125	30	30	M16	M18	M10	16	81	30	14	7,9	max. 650	206	03350-916	39,01 €
