        Pressori e tenditori elastici

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio.Versione:Corpo blu zincato,

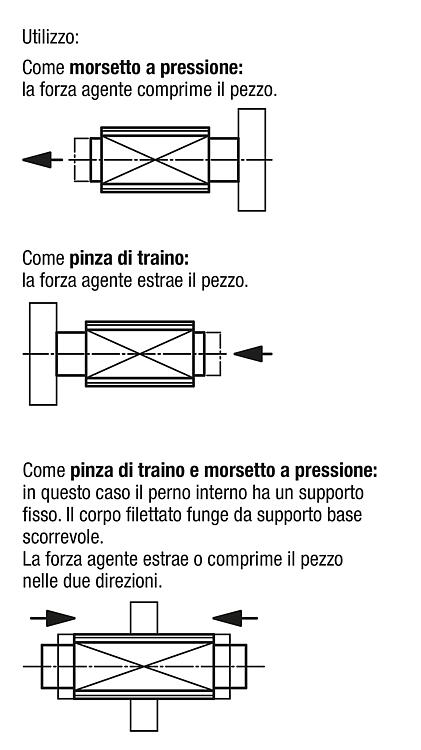

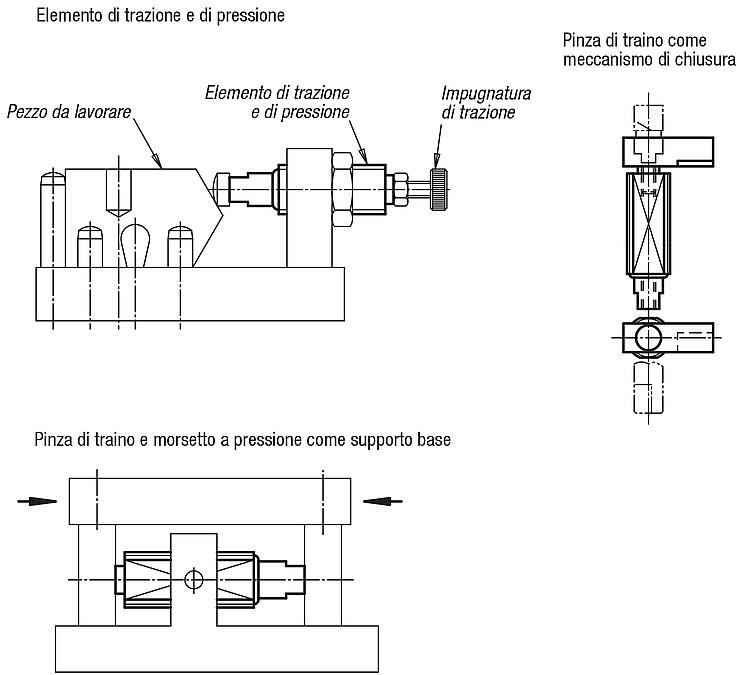

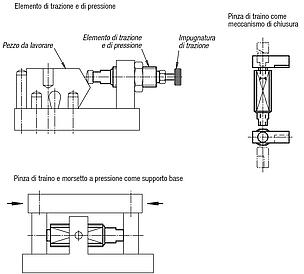

perno a molla brunito.Nota:Grazie alla filettatura bilaterale dei perni a molla, sono possibili diverse applicazioni individuali, ad esempio con prismi, puntali, supporti oscillanti, maniglie, pomelli, dadi zigrinati e molto ancora.Montaggio:Come spina antitorsione del corpo filettato, si raccomanda l'uso di un frenafiletti LOCTITE 97990-243.....Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03338 Pressori e tenditori elastici

299 kB

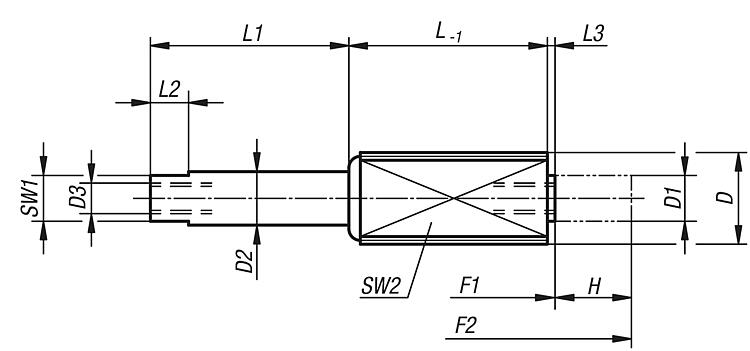

Disegni

Selezione/filtro articoli

N. ordine	D	D1	D2	D3	H	L	L1	L2	L3	SW1	SW2 dado quadro	forza elastica inizio F1 ca. N	forza elastica fine F2 ca. N	Prezzo
03338-1202004	M12	6	7	M4x8	3,5	11	4,5	5	1	6	10	5	20	6,31 €
03338-1202006	M12	6	7	M4x8	6	18,5	7	5	1	6	10	5	20	6,65 €
03338-1202010	M12	6	7	M4x8	10	26	11	5	1	6	10	5	20	6,96 €
03338-1206003	M12	6	7	M4x8	3	11	4,5	5	1	6	10	12	40	6,31 €
03338-1206005	M12	6	7	M4x8	5	18,5	7	5	1	6	10	12	40	6,65 €
03338-1206008	M12	6	7	M4x8	8	26	11	5	1	6	10	12	40	6,96 €
03338-1212503	M12	6	7	M4x8	3	11	4,5	5	1	6	10	20	100	6,31 €
03338-1212505	M12	6	7	M4x8	5	18,5	7	5	1	6	10	20	100	6,65 €
03338-1212508	M12	6	7	M4x8	8	26	11	5	1	6	10	20	100	6,96 €
03338-1815004	M18x1,5	10	11	M6x12	4	17	6	6	2,5	9	16	50	150	6,65 €
03338-1815007	M18x1,5	10	11	M6x12	7	29,5	11,5	6	2,5	9	16	50	150	7,27 €
03338-1815013	M18x1,5	10	11	M6x12	12,5	45,5	16	6	2,5	9	16	50	150	7,85 €
