03332Pressori laterali a molla senza puntale |
Indietro |
|
|
DescrizioneMateriale:Corpo in alluminio. Rondella in acciaio. Molla in acciaio.Versione:Corpo blu zincato.
Rondella temprata e brunita.Nota:A seconda dell'uso previsto, il puntale può essere fabbricato dal cliente e avvitato nel foro filettato della rondella.
Sfruttando la corsa (S) e la relativa lunghezza (L1), si ottiene la pressione laterale corretta (F).

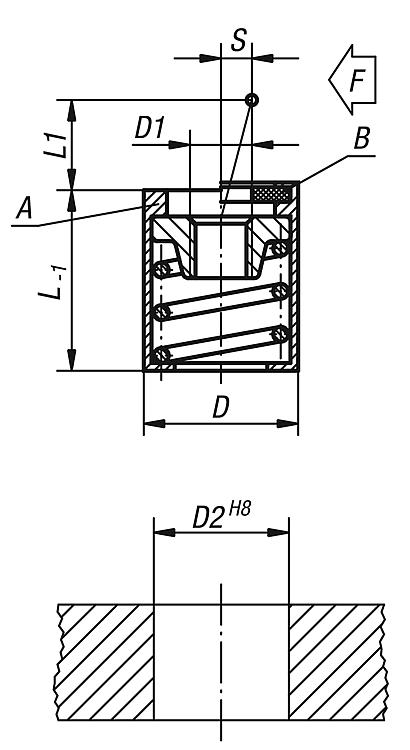

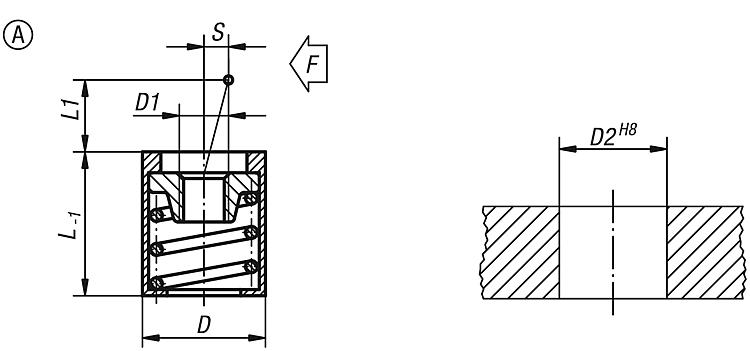

Inoltre, la forma B è dotata di una guarnizione contro l‘infiltrazione di trucioli e di sporco.Nota disegno:Forma A: senza guarnizione

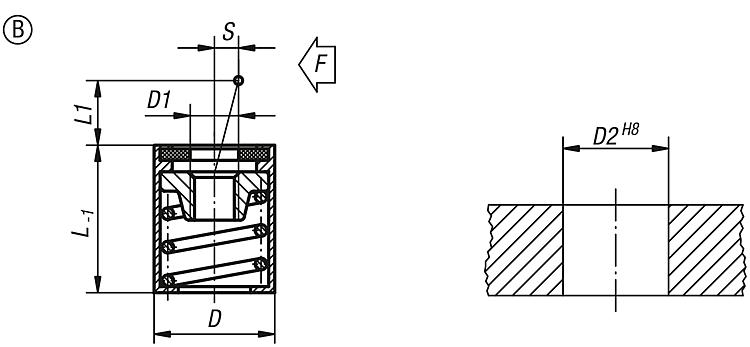

Forma B: con guarnizione DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma
| D | D1 | D2 | L | L1 | S | F
ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03332-31054 | A | 10 | M4 | 10 | 12 | 4 | 1,6 | 20 |  | | 6,54 € | | | 03332-31056 | A | 10 | M4 | 10 | 12 | 4 | 1,6 | 50 | | | 6,54 € | | | 03332-31058 | A | 10 | M4 | 10 | 12 | 4 | 1,6 | 100 | | | 6,54 € | | | 03332-31064 | A | 10 | M4 | 10 | 12 | 7,5 | 2 | 40 | | | 6,96 € | | | 03332-31066 | A | 10 | M4 | 10 | 12 | 7,5 | 2 | 75 | | | 6,96 € | | | 03332-31068 | A | 10 | M4 | 10 | 12 | 7,5 | 2 | 100 | | | 6,96 € | | | 03332-31104 | A | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 100 | | | 8,17 € | | | 03332-31106 | A | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 150 | | | 8,17 € | | | 03332-31108 | A | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 200 | | | 8,17 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma
| D | D1 | D2 | L | L1 | S | F
ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03332-32054 | B | 10 | M4 | 10 | 12 | 4 | 1,6 | 20 | | | 7,95 € | | | 03332-32056 | B | 10 | M4 | 10 | 12 | 4 | 1,6 | 50 | | | 7,95 € | | | 03332-32058 | B | 10 | M4 | 10 | 12 | 4 | 1,6 | 100 | | | 7,95 € | | | 03332-32064 | B | 10 | M4 | 10 | 12 | 7,5 | 2 | 40 | | | 8,40 € | | | 03332-32066 | B | 10 | M4 | 10 | 12 | 7,5 | 2 | 75 | | | 8,40 € | | | 03332-32068 | B | 10 | M4 | 10 | 12 | 7,5 | 2 | 100 | | | 8,40 € | | | 03332-32104 | B | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 100 | | | 9,63 € | | | 03332-32106 | B | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 150 | | | 9,63 € | | | 03332-32108 | B | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 200 | | | 9,63 € | |
|
