        Volantes DIN 950, de alumínio

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Volante em alumínio.
Cabo anatômico fixo em alumínio, eixo em aço, brunido.
Cabo anatômico giratório em alumínio, eixo em aço, zincado e passivado na cor azul.Versão:Aro torneado e polido.
Sob consulta:Cubos com furo quadrado ou volantes com revestimento plástico.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06273 Volantes DIN 950, de alumínio

322 kB

Desenhos (visão geral)

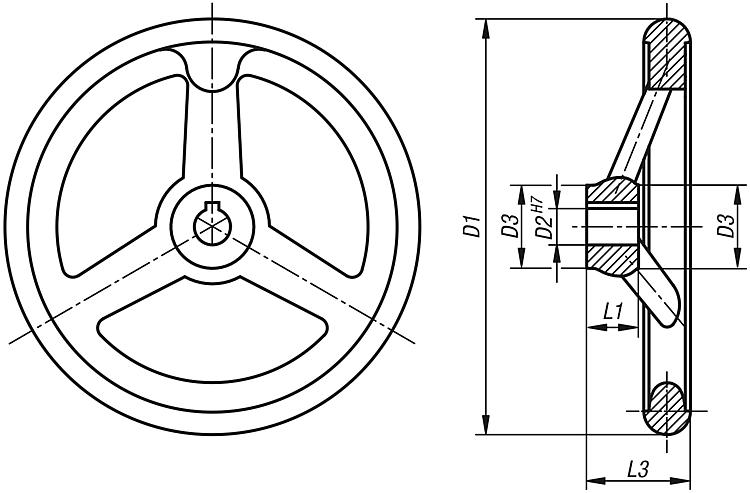

Volantes DIN 950 de alumínio, sem cabo anatômico

mais informações

Desenhos

Volantes DIN 950 de alumínio, sem cabo anatômico

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	D1	D2	D3	L1	L3	B3	T	Quantidade de raios
06273-0080X10	furo de ajuste	80	10H7	24	16	29	-	-	3
06273-0080X12	furo de ajuste	80	12H7	24	16	29	-	-	3
06273-0100X10	furo de ajuste	100	10H7	26	17	33	-	-	3
06273-0100X12	furo de ajuste	100	12H7	26	17	33	-	-	3
06273-0125X12	furo de ajuste	125	12H7	28	18	36	-	-	3
06273-0125X14	furo de ajuste	125	14H7	28	18	36	-	-	3
06273-0140X14	furo de ajuste	140	14H7	30	19	39	-	-	3
06273-0140X16	furo de ajuste	140	16H7	30	19	39	-	-	3
06273-0160X14	furo de ajuste	160	14H7	32	20	40	-	-	3
06273-0160X16	furo de ajuste	160	16H7	32	20	40	-	-	3
06273-0180X16	furo de ajuste	180	16H7	37	22	43	-	-	3
06273-0180X18	furo de ajuste	180	18H7	37	22	43	-	-	3
06273-0200X18	furo de ajuste	200	18H7	38	24	45	-	-	3
06273-0200X22	furo de ajuste	200	22H7	38	24	45	-	-	3
06273-0250X22	furo de ajuste	250	22H7	45	28	50	-	-	5
06273-0250X26	furo de ajuste	250	26H7	45	28	50	-	-	5
06273-0315X26	furo de ajuste	315	26H7	53	33	56	-	-	5
06273-0315X30	furo de ajuste	315	30H7	53	33	56	-	-	5
06273-0400X30	furo de ajuste	400	30H7	65	38	63	-	-	5
06273-0400X34	furo de ajuste	400	34H7	65	38	63	-	-	5
06273-0500X34	furo de ajuste	500	34H7	78	45	72	-	-	5
06273-0500X40	furo de ajuste	500	40H7	78	45	72	-	-	5
06273-1080X10	furo de ajuste com ranhura	80	10H7	24	16	29	3	11,4	3
06273-1080X12	furo de ajuste com ranhura	80	12H7	24	16	29	4	13,8	3
06273-1100X10	furo de ajuste com ranhura	100	10H7	26	17	33	3	11,4	3
06273-1100X12	furo de ajuste com ranhura	100	12H7	26	17	33	4	13,8	3
06273-1125X12	furo de ajuste com ranhura	125	12H7	28	18	36	4	13,8	3
06273-1125X14	furo de ajuste com ranhura	125	14H7	28	18	36	5	16,3	3
06273-1140X14	furo de ajuste com ranhura	140	14H7	30	19	39	5	16,3	3
06273-1140X16	furo de ajuste com ranhura	140	16H7	30	19	39	5	18,3	3
06273-1160X14	furo de ajuste com ranhura	160	14H7	32	20	40	5	16,3	3
06273-1160X16	furo de ajuste com ranhura	160	16H7	32	20	40	5	18,3	3
06273-1180X16	furo de ajuste com ranhura	180	16H7	37	22	43	5	18,3	3
06273-1180X18	furo de ajuste com ranhura	180	18H7	37	22	43	6	20,8	3
06273-1200X18	furo de ajuste com ranhura	200	18H7	38	24	45	6	20,8	3
06273-1200X22	furo de ajuste com ranhura	200	22H7	38	24	45	6	24,8	3
06273-1250X22	furo de ajuste com ranhura	250	22H7	45	28	50	6	24,8	5
06273-1250X26	furo de ajuste com ranhura	250	26H7	45	28	50	8	29,3	5
06273-1315X26	furo de ajuste com ranhura	315	26H7	53	33	56	8	29,3	5
06273-1315X30	furo de ajuste com ranhura	315	30H7	53	33	56	8	33,3	5
06273-1400X30	furo de ajuste com ranhura	400	30H7	65	38	63	8	33,3	5
06273-1400X34	furo de ajuste com ranhura	400	34H7	65	38	63	10	37,3	5
06273-1500X34	furo de ajuste com ranhura	500	34H7	78	45	72	10	37,3	5
06273-1500X40	furo de ajuste com ranhura	500	40H7	78	45	72	12	43,3	5

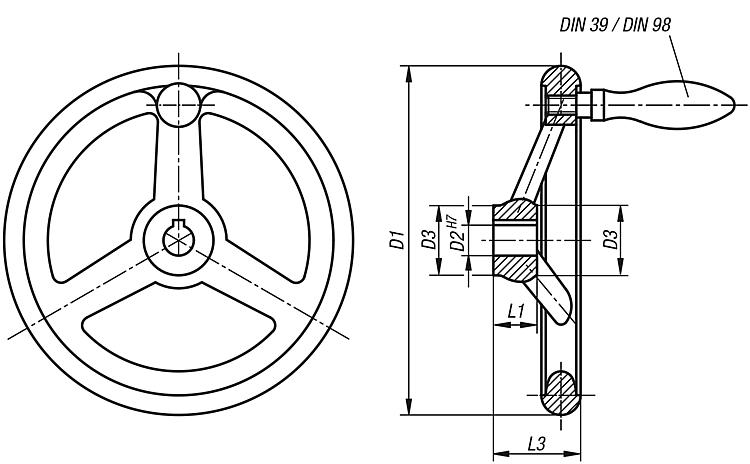

Volantes DIN 950 de alumínio com cabo anatômico fixo

mais informações

Desenhos

Volantes DIN 950 de alumínio com cabo anatômico fixo

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	D1	D2	D3	L1	L3	B3	T	Quantidade de raios	cabo anatômico de posição fixa DIN 39 forma E
06273-2080X10	furo de ajuste	80	10H7	24	16	29	-	-	3	ø16 x M6 x 50
06273-2080X12	furo de ajuste	80	12H7	24	16	29	-	-	3	ø16 x M6 x 50
06273-2100X10	furo de ajuste	100	10H7	26	17	33	-	-	3	ø16 x M6 x 50
06273-2100X12	furo de ajuste	100	12H7	26	17	33	-	-	3	ø16 x M6 x 50
06273-2125X12	furo de ajuste	125	12H7	28	18	36	-	-	3	ø20 x M8 x 64
06273-2125X14	furo de ajuste	125	14H7	28	18	36	-	-	3	ø20 x M8 x 64
06273-2140X14	furo de ajuste	140	14H7	30	19	39	-	-	3	ø20 x M8 x 64
06273-2140X16	furo de ajuste	140	16H7	30	19	39	-	-	3	ø20 x M8 x 64
06273-2160X14	furo de ajuste	160	14H7	32	20	40	-	-	3	ø25 x M10 x 80
06273-2160X16	furo de ajuste	160	16H7	32	20	40	-	-	3	ø25 x M10 x 80
06273-2180X16	furo de ajuste	180	16H7	37	22	43	-	-	3	ø25 x M10 x 80
06273-2180X18	furo de ajuste	180	18H7	37	22	43	-	-	3	ø25 x M10 x 80
06273-2200X18	furo de ajuste	200	18H7	38	24	45	-	-	3	ø25 x M10 x 80
06273-2200X22	furo de ajuste	200	22H7	38	24	45	-	-	3	ø25 x M10 x 80
06273-2250X22	furo de ajuste	250	22H7	45	28	50	-	-	5	ø32 x M12 x 100
06273-2250X26	furo de ajuste	250	26H7	45	28	50	-	-	5	ø32 x M12 x 100
06273-2315X26	furo de ajuste	315	26H7	53	33	56	-	-	5	ø32 x M12 x 100
06273-2315X30	furo de ajuste	315	30H7	53	33	56	-	-	5	ø32 x M12 x 100
06273-2400X30	furo de ajuste	400	30H7	65	38	63	-	-	5	ø36 x M16 x 112
06273-2400X34	furo de ajuste	400	34H7	65	38	63	-	-	5	ø36 x M16 x 112
06273-2500X34	furo de ajuste	500	34H7	78	45	72	-	-	5	ø36 x M16 x 112
06273-2500X40	furo de ajuste	500	40H7	78	45	72	-	-	5	ø36 x M16 x 112
06273-3080X10	furo de ajuste com ranhura	80	10H7	24	16	29	3	11,4	3	ø16 x M6 x 50
06273-3080X12	furo de ajuste com ranhura	80	12H7	24	16	29	4	13,8	3	ø16 x M6 x 50
06273-3100X10	furo de ajuste com ranhura	100	10H7	26	17	33	3	11,4	3	ø16 x M6 x 50
06273-3100X12	furo de ajuste com ranhura	100	12H7	26	17	33	4	13,8	3	ø16 x M6 x 50
06273-3125X12	furo de ajuste com ranhura	125	12H7	28	18	36	4	13,8	3	ø20 x M8 x 64
06273-3125X14	furo de ajuste com ranhura	125	14H7	28	18	36	5	16,3	3	ø20 x M8 x 64
06273-3140X14	furo de ajuste com ranhura	140	14H7	30	19	39	5	16,3	3	ø20 x M8 x 64
06273-3140X16	furo de ajuste com ranhura	140	16H7	30	19	39	5	18,3	3	ø20 x M8 x 64
06273-3160X14	furo de ajuste com ranhura	160	14H7	32	20	40	5	16,3	3	ø25 x M10 x 80
06273-3160X16	furo de ajuste com ranhura	160	16H7	32	20	40	5	18,3	3	ø25 x M10 x 80
06273-3180X16	furo de ajuste com ranhura	180	16H7	37	22	43	5	18,3	3	ø25 x M10 x 80
06273-3180X18	furo de ajuste com ranhura	180	18H7	37	22	43	6	20,8	3	ø25 x M10 x 80
06273-3200X18	furo de ajuste com ranhura	200	18H7	38	24	45	6	20,8	3	ø25 x M10 x 80
06273-3200X22	furo de ajuste com ranhura	200	22H7	38	24	45	6	24,8	3	ø25 x M10 x 80
06273-3250X22	furo de ajuste com ranhura	250	22H7	45	28	50	6	24,8	5	ø32 x M12 x 100
06273-3250X26	furo de ajuste com ranhura	250	26H7	45	28	50	8	29,3	5	ø32 x M12 x 100
06273-3315X26	furo de ajuste com ranhura	315	26H7	53	33	56	8	29,3	5	ø32 x M12 x 100
06273-3315X30	furo de ajuste com ranhura	315	30H7	53	33	56	8	33,3	5	ø32 x M12 x 100
06273-3400X30	furo de ajuste com ranhura	400	30H7	65	38	63	8	33,3	5	ø36 x M16 x 112
06273-3400X34	furo de ajuste com ranhura	400	34H7	65	38	63	10	37,3	5	ø36 x M16 x 112
06273-3500X34	furo de ajuste com ranhura	500	34H7	78	45	72	10	37,3	5	ø36 x M16 x 112
06273-3500X40	furo de ajuste com ranhura	500	40H7	78	45	72	12	43,3	5	ø36 x M16 x 112

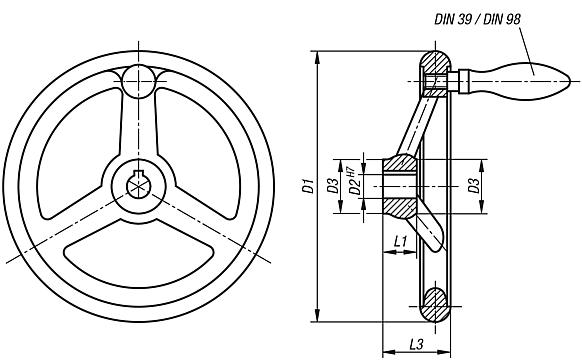

Volantes DIN 950 de alumínio, com cabo giratório anatômico

mais informações

Desenhos

Volantes DIN 950 de alumínio, com cabo giratório anatômico

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	D1	D2	D3	L1	L3	B3	T	Quantidade de raios	cabo giratório anatômico DIN 98 forma E
06273-4080X10	furo de ajuste	80	10H7	24	16	29	-	-	3	ø16 x M6 x 54.5
06273-4080X12	furo de ajuste	80	12H7	24	16	29	-	-	3	ø16 x M6 x 54.5
06273-4100X10	furo de ajuste	100	10H7	26	17	33	-	-	3	ø16 x M6 x 54.5
06273-4100X12	furo de ajuste	100	12H7	26	17	33	-	-	3	ø16 x M6 x 54.5
06273-4125X12	furo de ajuste	125	12H7	28	18	36	-	-	3	ø20 x M8 x 67
06273-4125X14	furo de ajuste	125	14H7	28	18	36	-	-	3	ø20 x M8 x 67
06273-4140X14	furo de ajuste	140	14H7	30	19	39	-	-	3	ø20 x M8 x 67
06273-4140X16	furo de ajuste	140	16H7	30	19	39	-	-	3	ø20 x M8 x 67
06273-4160X14	furo de ajuste	160	14H7	32	20	40	-	-	3	ø25 x M10 x 83
06273-4160X16	furo de ajuste	160	16H7	32	20	40	-	-	3	ø25 x M10 x 83
06273-4180X16	furo de ajuste	180	16H7	37	22	43	-	-	3	ø25 x M10 x 83
06273-4180X18	furo de ajuste	180	18H7	37	22	43	-	-	3	ø25 x M10 x 83
06273-4200X18	furo de ajuste	200	18H7	38	24	45	-	-	3	ø25 x M10 x 83
06273-4200X22	furo de ajuste	200	22H7	38	24	45	-	-	3	ø25 x M10 x 83
06273-4250X22	furo de ajuste	250	22H7	45	28	50	-	-	5	ø32 x M12 x 105,5
06273-4250X26	furo de ajuste	250	26H7	45	28	50	-	-	5	ø32 x M12 x 105,5
06273-4315X26	furo de ajuste	315	26H7	53	33	56	-	-	5	ø32 x M12 x 105,5
06273-4315X30	furo de ajuste	315	30H7	53	33	56	-	-	5	ø32 x M12 x 105,5
06273-4400X30	furo de ajuste	400	30H7	65	38	63	-	-	5	ø36 x M16 x 117
06273-4400X34	furo de ajuste	400	34H7	65	38	63	-	-	5	ø36 x M16 x 117
06273-4500X34	furo de ajuste	500	34H7	78	45	72	-	-	5	ø36 x M16 x 117
06273-4500X40	furo de ajuste	500	40H7	78	45	72	-	-	5	ø36 x M16 x 117
06273-5080X10	furo de ajuste com ranhura	80	10H7	24	16	29	3	11,4	3	ø16 x M6 x 54.5
06273-5080X12	furo de ajuste com ranhura	80	12H7	24	16	29	4	13,8	3	ø16 x M6 x 54.5
06273-5100X10	furo de ajuste com ranhura	100	10H7	26	17	33	3	11,4	3	ø16 x M6 x 54.5
06273-5100X12	furo de ajuste com ranhura	100	12H7	26	17	33	4	13,8	3	ø16 x M6 x 54.5
06273-5125X12	furo de ajuste com ranhura	125	12H7	28	18	36	4	13,8	3	ø20 x M8 x 67
06273-5125X14	furo de ajuste com ranhura	125	14H7	28	18	36	5	16,3	3	ø20 x M8 x 67
06273-5140X14	furo de ajuste com ranhura	140	14H7	30	19	39	5	16,3	3	ø20 x M8 x 67
06273-5140X16	furo de ajuste com ranhura	140	16H7	30	19	39	5	18,3	3	ø20 x M8 x 67
06273-5160X14	furo de ajuste com ranhura	160	14H7	32	20	40	5	16,3	3	ø25 x M10 x 83
06273-5160X16	furo de ajuste com ranhura	160	16H7	32	20	40	5	18,3	3	ø25 x M10 x 83
06273-5180X16	furo de ajuste com ranhura	180	16H7	37	22	43	5	18,3	3	ø25 x M10 x 83
06273-5180X18	furo de ajuste com ranhura	180	18H7	37	22	43	6	20,8	3	ø25 x M10 x 83
06273-5200X18	furo de ajuste com ranhura	200	18H7	38	24	45	6	20,8	3	ø25 x M10 x 83
06273-5200X22	furo de ajuste com ranhura	200	22H7	38	24	45	6	24,8	3	ø25 x M10 x 83
06273-5250X22	furo de ajuste com ranhura	250	22H7	45	28	50	6	24,8	5	ø32 x M12 x 105,5
06273-5250X26	furo de ajuste com ranhura	250	26H7	45	28	50	8	29,3	5	ø32 x M12 x 105,5
06273-5315X26	furo de ajuste com ranhura	315	26H7	53	33	56	8	29,3	5	ø32 x M12 x 105,5
06273-5315X30	furo de ajuste com ranhura	315	30H7	53	33	56	8	33,3	5	ø32 x M12 x 105,5
06273-5400X30	furo de ajuste com ranhura	400	30H7	65	38	63	8	33,3	5	ø36 x M16 x 117
06273-5400X34	furo de ajuste com ranhura	400	34H7	65	38	63	10	37,3	5	ø36 x M16 x 117
06273-5500X34	furo de ajuste com ranhura	500	34H7	78	45	72	10	37,3	5	ø36 x M16 x 117
06273-5500X40	furo de ajuste com ranhura	500	40H7	78	45	72	12	43,3	5	ø36 x M16 x 117
