        Chavetas paralelas em cerâmica semelhantes à norma DIN 6885 A

Descrição do artigo/Imagens dos produtos

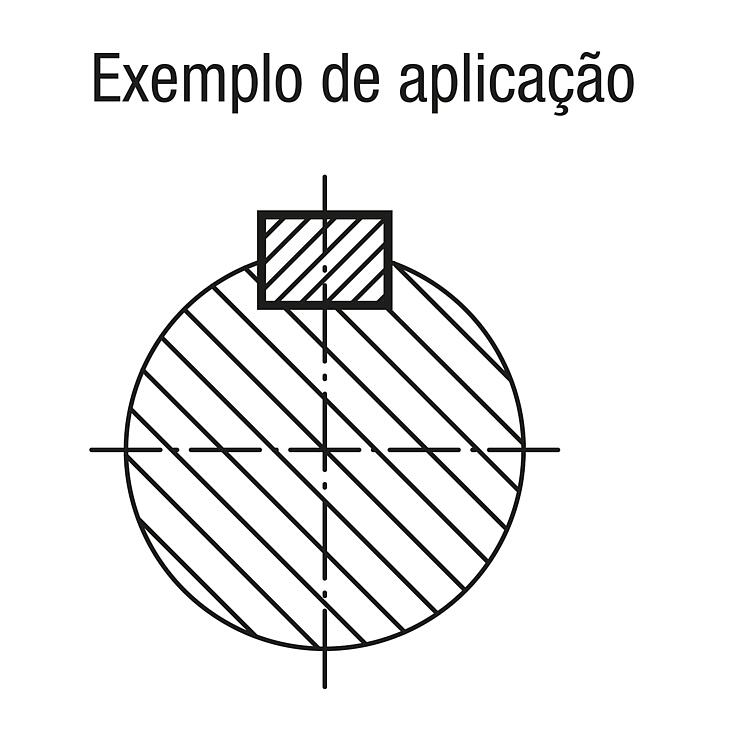

DescriçãoMaterial:Cerâmica de alto desempenho Z141.Versão:peça retificada.Indicação:As chavetas paralelas são usadas para efetuar a conexão entre eixo e cubo. Trata-se de uma junta positiva ou com perfil fechado, destinada à transmissão de torques.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 03288-01 Chavetas paralelas em cerâmica semelhantes à norma DIN 6885 A

153 kB

Visão geral dos elementos de fixação e vedação

691 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	B	H	L = comprimento
03288-01-03X8	3	3	8
03288-01-03X16	3	3	16
03288-01-03X25	3	3	25
03288-01-04X8	4	4	8
03288-01-04X16	4	4	16
03288-01-04X25	4	4	25
03288-01-05X12	5	5	12
03288-01-05X22	5	5	22
03288-01-05X40	5	5	40
03288-01-06X12	6	6	12
03288-01-06X22	6	6	22
03288-01-06X40	6	6	40
03288-01-08X14	8	7	14
03288-01-08X70	8	7	70
03288-01-10X22	10	8	22
03288-01-10X36	10	8	36
03288-01-12X25	12	8	25
03288-01-12X40	12	8	40
03288-01-14X25	14	9	25
03288-01-14X40	14	9	40
03288-01-16X50	16	10	50
03288-01-16X70	16	10	70
