Odvzdušňovací šrouby se zpětným ventilem a olejovou měrkou

zpět

Produkty
- Přehled výrobků
  - Systémy a komponenty pro výrobu strojů a zařízení
    - Olejoznaky Zátky Šroubové uzávěry Odvzdušňovací šrouby Olejové měrky Plnicí hrdla
      - Odvzdušňovací šrouby se zpětným ventilem a olejovou měrkou

Popis zboží/obrázky produktu

PopisMateriál:Pouzdro, kryt termoplast polyamid.
Tlačná pružina z nerezové oceli.
Měrka hladiny oleje ze zinku.
Závěrné tělísko a ploché těsnění z pryže (NBR).Provedení: Pouzdro černé.
Kryt červený.

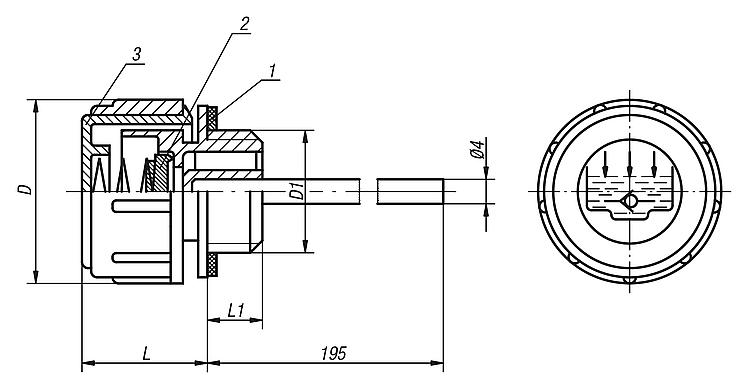

Měrka hladiny oleje, fosfátovaná.Upozornění:Tlak pří otevření 0,20 - 0,25 baru.Teplotní rozsah:Teplotní odolnost u oleje až do 100 °C.Na vyžádání:Zářezy s min. a max. hodnotou.Odkaz na výkres:

1) Ploché těsnění
2) Uzavírací těleso
3) Kryt

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
