Popis zboží/obrázky produktu

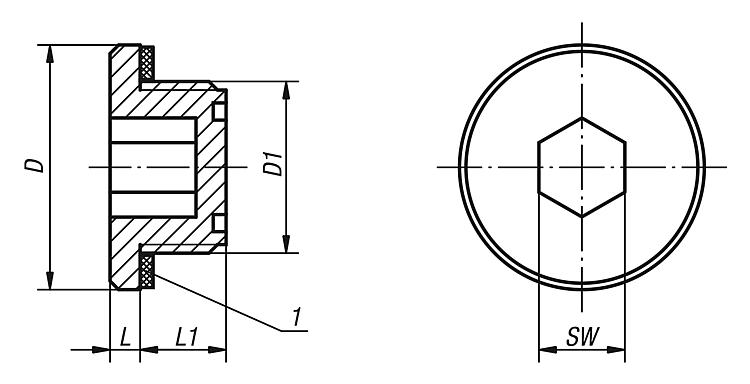

PopisMateriál:Termoplast, polyamid 66, vyztužený z 30%, sklolaminát.Provedení: Černé. Ploché těsnění, bezazbestové.Teplotní rozsah:Teplotní odolnost u oleje až do 100 °C.Na vyžádání:O-kroužek nebo materiál s vyšší pevností.Odkaz na výkres:

1) Ploché těsnění

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 28020 Šroubovací zátky

189 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	D	D1	L	L1	SW	Utahovací moment max. Nm	Cena
28020-18014	18,2	G1/4	2,5	8	6	3	0,48 €
28020-22038	22,5	G3/8	3,5	10,5	8	6	0,56 €
28020-28012	28,5	G1/2	3,5	10,5	10	8	0,68 €
28020-35034	35	G3/4	4	10,5	12	10	0,93 €
28020-201415	20	M14X1,5	2,5	8	6	3	0,48 €
28020-221615	22,5	M16X1,5	3,5	11	8	6	0,56 €
28020-261815	26	M18X1,5	3	10	10	7	0,60 €
28020-282015	28,5	M20X1,5	3	11	10	7	0,68 €
28020-282215	28,5	M22X1,5	3,5	10,5	10	7	0,68 €
28020-352615	35	M26X1,5	3	12	12	10	0,93 €
