Hliníkové olejoznaky s průhledítkem z přírodního skla

zpět

Produkty
- Přehled výrobků
  - Systémy a komponenty pro výrobu strojů a zařízení
    - Olejoznaky Zátky Šroubové uzávěry Odvzdušňovací šrouby Olejové měrky Plnicí hrdla
      - Hliníkové olejoznaky s průhledítkem z přírodního skla

Popis zboží/obrázky produktu

PopisMateriál:Pouzdro, reflektor z hliníku.
Průhledítko z přírodního čirého skla.
Vnitřní těsnění Viton®.Provedení: Průhledítko odolné vůči teplotám do 150 °C.

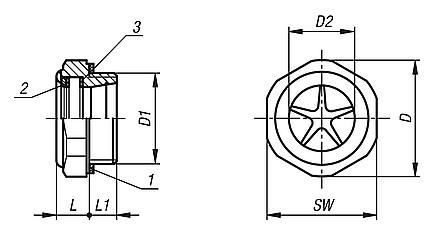

Ploché těsnění, bezazbestové.Upozornění:Vysoká tlaková a teplotní stálost. Přírodní sklo jako průhledítko zaručuje optimální propustnost světla a maximální povrchovou tvrdost.Odkaz na výkres:

1) Ploché těsnění
2) Externí těsnění
3) Interní těsnění

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 28012 Hliníkové olejoznaky s průhledítkem z přírodního skla

216 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	D	D1	D2	L	L1	SW	Utahovací moment max. Nm	Tlakové zatížení max. bar	Cena
28012-29012	29,5	G1/2	12	10	9	27	18	20	6,46 €
28012-34034	34,5	G3/4	16	12	10	32	24	20	8,18 €
28012-42100	42,5	G1	23	12	10	40	-	20	12,26 €
28012-292015	29,5	M20X1,5	12	10	9	27	18	20	6,46 €
28012-423315	42,5	M33X1,5	23	12	10	40	-	20	12,26 €
