Olejoznaky s bezpečnostním sklem z mosazi

zpět

Produkty
- Přehled výrobků
  - Systémy a komponenty pro výrobu strojů a zařízení
    - Olejoznaky Zátky Šroubové uzávěry Odvzdušňovací šrouby Olejové měrky Plnicí hrdla
      - Olejoznaky s bezpečnostním sklem z mosazi

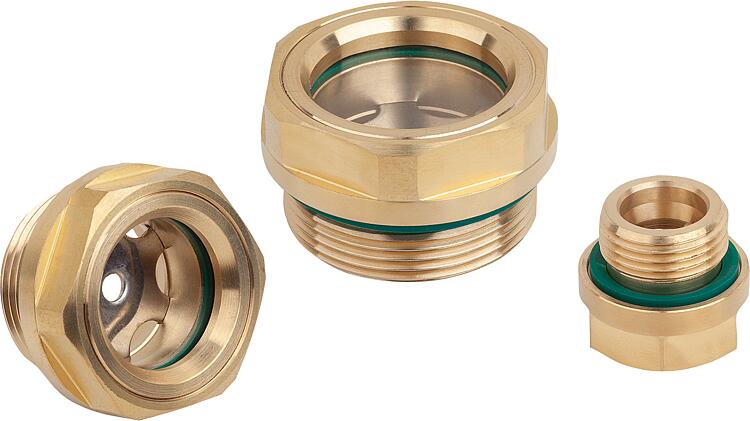

Popis zboží/obrázky produktu

PopisMateriál:Pouzdro z mosazi.
Reflektor z nerezové oceli 1.4301.
Průhledítko z bezpečnostního skla (ESG).
Ploché těsnění a vnitřní těsnění Viton®.
Externí těsnění PTFE.Provedení: Průhledítko odolné vůči teplotám do 150 °C.
Upozornění:Vysoká odolnost vůči tlaku, teplotě, nárazu a otřesům.
Bezpečnostní sklo jako průhledítko zaručuje optimální světelná propustnost světla a maximální povrchovou tvrdost.

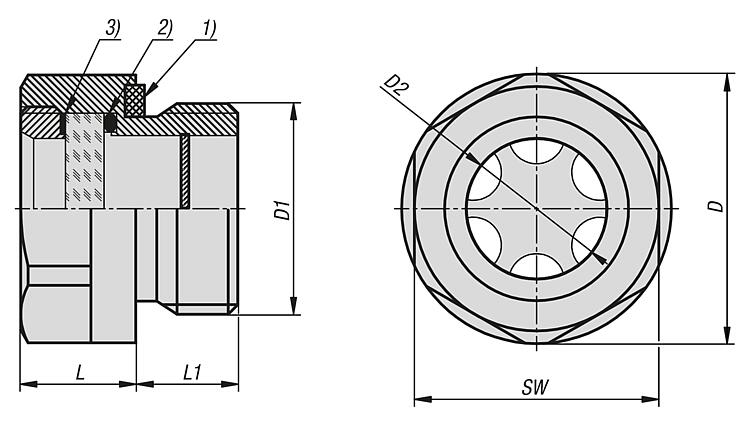

Díky radiálnímu a plochému vybrání není těsnění při utahování přitlačováno ke straně.Odkaz na výkres:

1) ploché těsnění
2) interní těsnění
3) externí těsnění

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 28012-05 Olejoznaky s bezpečnostním sklem z mosazi

192 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	D	D1	D2	L	L1	SW	Tlakové zatížení max. bar	Cena
28012-05-22038	22	G3/8	10,1	10	9	19	8	4,53 €
28012-05-25012	26	G1/2	13,8	10	10	24	8	6,50 €
28012-05-32034	32	G3/4	19	10	10	29	8	7,39 €
28012-05-38100	38	G1	25,1	11	11	35	8	8,96 €
28012-05-221615	22	M16X1,5	10,1	10	9	19	8	4,97 €
28012-05-272015	25	M20X1,5	13,8	10	10	22	8	6,39 €
28012-05-322615	32	M26X1,5	20	10	10	29	8	7,67 €
28012-05-322715	32	M27X1,5	20	10	10	29	8	7,67 €
28012-05-383315	38	M33X1,5	25,1	11	11	35	8	8,96 €
