23452Zásuvné rychlospojky s vyrovnáním radiálních úchylek a... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Spojovací díl a příruba z oceli.
Matice (DIN 439) jakost 8.8.Provedení: Spojovací díl a příruba, zušlechtěno a fosfátováno

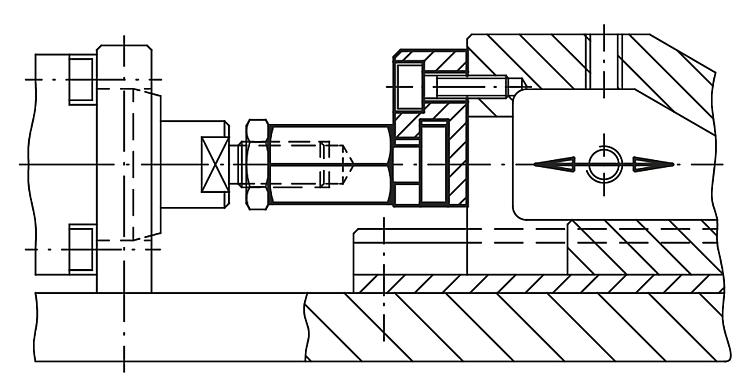

Matice, brynýrovaná.Upozornění:Prostorově úsporné zásuvné rychlospojky s vyrovnáním radiální odchylky pro mnohostranné možnosti aplikace a použití, např. jako spojení mezí pístnicí a jednotkou přímočarého pohybu. Montáž popř. demontáž jednoduché, robustní a dvoudílné spojky se provádí pomocí T-drážky, manuální dodatečné nastavení odpadá.
Zásuvnou rychlospojku lze spojit se všemi běžnými pneumatickými a hydraulickými zvedacími válci připojovacím závitem.
Spojka nepřenáší krouticí momenty. Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

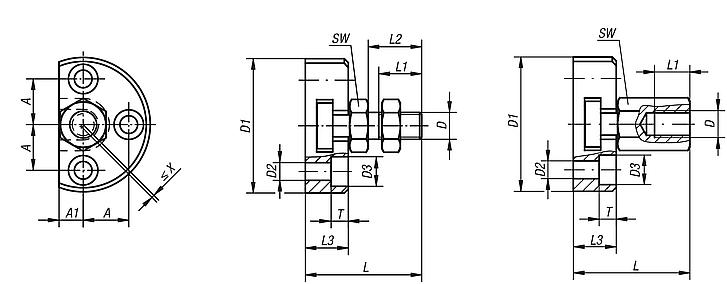

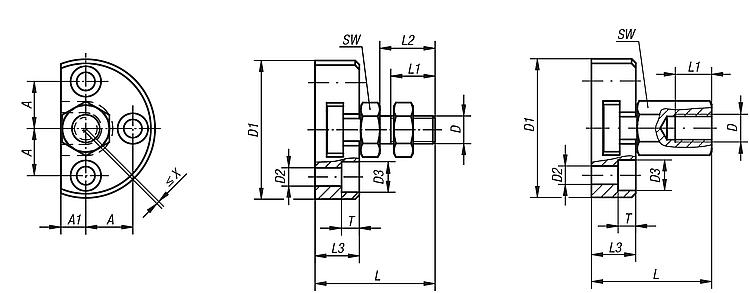

Objednací číslo
| Provedení
| D | D1 | D2 | D3 | A | A1 | L | L1
min. | L2 | L3 | T | SW | Vyrovnání úhlového
zapuštění
X max. | Povolené namáhání
v tahu a tlakové zatížení
max. kN | CAD | Přís. | Cena | Objednat |
|---|
| 23452-06 | vnitřní závit | M6 | 42 | 5,5 | 10 | 14 | 7 | 30,5 | 11 | - | 11 | 5,4 | 10 | 0,6 | 2,5 |  | | 39,33 € | | | 23452-08 | vnitřní závit | M8 | 48 | 6,6 | 11 | 16 | 8 | 35,5 | 13,5 | - | 13 | 6,4 | 13 | 0,7 | 4,5 | | | 47,62 € | | | 23452-10 | vnitřní závit | M10 | 50 | 6,6 | 11 | 17 | 9 | 43,2 | 15 | - | 16 | 6,4 | 17 | 0,7 | 6,5 | | | 50,57 € | | | 23452-101 | vnitřní závit | M10x1,25 | 50 | 6,6 | 11 | 17 | 9 | 43,2 | 15 | - | 16 | 6,4 | 17 | 0,7 | 6,5 | | | 50,57 € | | | 23452-12 | vnitřní závit | M12 | 55 | 6,6 | 11 | 19 | 10 | 53,2 | 17,5 | - | 20,5 | 6,4 | 19 | 0,8 | 10 | | | 59,58 € | | | 23452-121 | vnitřní závit | M12x1,25 | 55 | 6,6 | 11 | 19 | 10 | 53,2 | 17,5 | - | 20,5 | 6,4 | 19 | 0,8 | 10 | | | 59,58 € | | | 23452-16 | vnitřní závit | M16 | 65 | 9 | 15 | 22,5 | 12,5 | 64 | 22 | - | 23 | 8,5 | 24 | 1 | 18 | | | 72,62 € | | | 23452-161 | vnitřní závit | M16x1,5 | 65 | 9 | 15 | 22,5 | 12,5 | 64 | 22 | - | 23 | 8,5 | 24 | 1 | 18 | | | 72,62 € | | | 23452-20 | vnitřní závit | M20 | 80 | 11 | 18 | 28 | 17 | 74 | 25 | - | 26 | 10 | 30 | 1 | 30 | | | 94,70 € | | | 23452-201 | vnitřní závit | M20x1,5 | 80 | 11 | 18 | 28 | 17 | 74 | 25 | - | 26 | 10 | 30 | 1 | 30 | | | 94,70 € | | | 23452-0614 | vnějším závitem | M6 | 42 | 5,5 | 10 | 14 | 7 | 30,5 | 11 | 14 | 11 | 5,4 | 10 | 0,6 | 2,5 | | | 39,33 € | | | 23452-0817 | vnějším závitem | M8 | 48 | 6,6 | 11 | 16 | 8 | 35,5 | 13,5 | 17 | 13 | 6,4 | 13 | 0,7 | 4,5 | | | 47,62 € | | | 23452-1020 | vnějším závitem | M10 | 50 | 6,6 | 11 | 17 | 9 | 43,2 | 16 | 20 | 16 | 6,4 | 17 | 0,7 | 6,5 | | | 50,57 € | | | 23452-10201 | vnějším závitem | M10x1,25 | 50 | 6,6 | 11 | 17 | 9 | 43,2 | 16 | 20 | 16 | 6,4 | 17 | 0,7 | 6,5 | | | 50,57 € | | | 23452-1225 | vnějším závitem | M12 | 55 | 6,6 | 11 | 19 | 10 | 53,2 | 21 | 25 | 20,5 | 6,4 | 19 | 0,8 | 10 | | | 59,58 € | | | 23452-12251 | vnějším závitem | M12x1,25 | 55 | 6,6 | 11 | 19 | 10 | 53,2 | 21 | 25 | 20,5 | 6,4 | 19 | 0,8 | 10 | | | 59,58 € | | | 23452-1630 | vnějším závitem | M16 | 65 | 9 | 15 | 22,5 | 12,5 | 64 | 25 | 30 | 23 | 8,5 | 24 | 1 | 18 | | | 72,62 € | | | 23452-16301 | vnějším závitem | M16x1,5 | 65 | 9 | 15 | 22,5 | 12,5 | 64 | 25 | 30 | 23 | 8,5 | 24 | 1 | 18 | | | 72,62 € | | | 23452-2035 | vnějším závitem | M20 | 80 | 11 | 18 | 28 | 17 | 74 | 29 | 35 | 26 | 10 | 30 | 1 | 30 | | | 94,70 € | | | 23452-20351 | vnějším závitem | M20x1,5 | 80 | 11 | 18 | 28 | 17 | 74 | 29 | 35 | 26 | 10 | 30 | 1 | 30 | | | 94,70 € | |
|
