23454Zásuvné rychlospojky s vyrovnáním úhlových a radiálních úchylek |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Spojovací díl zušlechtěná ocel.
Čelist a pánvička z oceli.
Matice ze zušlechtěné oceli.
Kontramatice (EN 24035) ocel, jakost 8.8.
pružina z nerezové oceli.Provedení: Spojovací díl chem. nitridovaný, černý.
Spojovací díl a pánvička, zušlechtěno a fosfátováno.
Matice fosfátovaná.

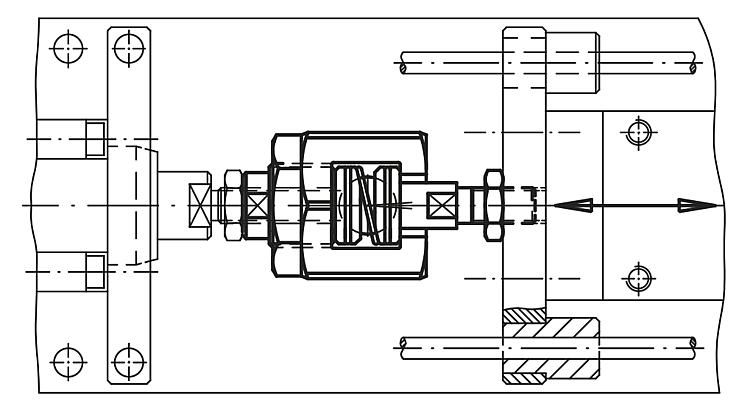

Kontramatice černá.Upozornění:Zásuvné rychlospojky nastavitelné v axiálním směru bez vůle s vyrovnáním úhlové a radiální odchylky pro mnohostranné možnosti aplikace a použití, např. u nevyrovnaných přímočarých pohybů. Kompaktní konstrukce bez volných konstrukčních dílů. Montáž popř. demontáž se provádí pomocí T-drážky, manuální dodatečné nastavení odpadá.
Zásuvnou rychlospojku lze spojit se všemi běžnými pneumatickými a hydraulickými zvedacími válci připojovacím závitem.
Spojka nepřenáší krouticí momenty. Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo

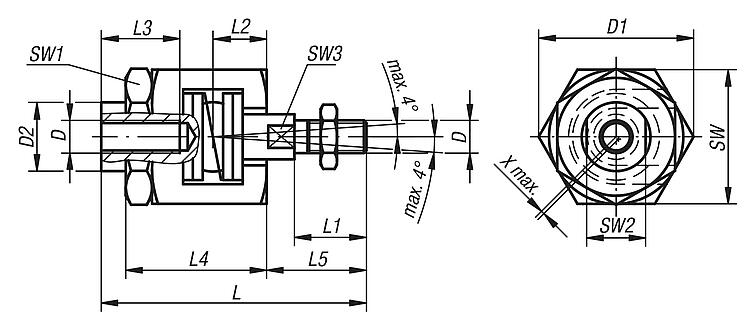

| D | D1 | D2 | L | L1 | L2 | L3
min. | L4 | L5 | SW | SW1 | SW2 | SW3 | Vyrovnání úhlového
zapuštění
X max. | Povolené namáhání
v tahu a tlakové zatížení
max. kN | CAD | Přís. | Cena | Objednat |
|---|
| 23454-06 | M6 | 24,5 | 9,6 | 52 | 14 | 9,5 | 13 | 29 | 18,5 | 22 | 19 | 8 | 5 | 0,6 | 2,5 |  | | 57,71 € | | | 23454-08 | M8 | 30 | 15 | 63 | 18 | 11,5 | 16 | 33 | 23,5 | 27 | 24 | 13 | 7 | 0,6 | 4,5 | | | 62,47 € | | | 23454-10 | M10 | 44 | 21 | 81 | 22 | 16 | 24 | 43 | 30,5 | 41 | 36 | 18 | 12 | 0,7 | 6,5 | | | 84,21 € | | | 23454-101 | M10X1,25 | 44 | 21 | 81 | 22 | 16 | 24 | 43 | 30,5 | 41 | 36 | 18 | 12 | 0,7 | 6,5 | | | 84,21 € | | | 23454-12 | M12 | 44 | 21 | 85 | 26 | 16 | 24 | 43 | 34,5 | 41 | 36 | 18 | 12 | 0,7 | 10 | | | 85,11 € | | | 23454-121 | M12X1,25 | 44 | 21 | 85 | 26 | 16 | 24 | 43 | 34,5 | 41 | 36 | 18 | 12 | 0,7 | 10 | | | 85,11 € | | | 23454-16 | M16 | 60 | 32 | 121 | 34 | 26 | 34 | 62 | 45 | 55 | 46 | 27 | 18 | 1 | 18 | | | 119,32 € | | | 23454-161 | M16x1,5 | 60 | 32 | 121 | 34 | 26 | 34 | 62 | 45 | 55 | 46 | 27 | 18 | 1 | 18 | | | 119,32 € | | | 23454-20 | M20 | 60 | 32 | 129 | 42 | 26 | 34 | 62 | 53 | 55 | 46 | 27 | 18 | 1 | 30 | | | 120,27 € | | | 23454-201 | M20X1,5 | 60 | 32 | 129 | 42 | 26 | 34 | 62 | 53 | 55 | 46 | 27 | 18 | 1 | 30 | | | 120,27 € | |
|
