23450Zásuvné rychlospojky s vyrovnáním radiálních úchylek |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Spojovací díl a čelist z oceli.
Matice (DIN 439) z oceli jakost 8.8.Provedení: Spojovací díl a příruba, zušlechtěno a fosfátováno

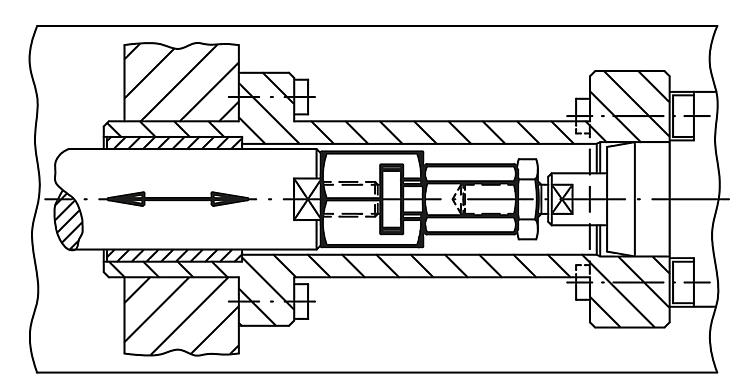

Matice, brynýrovaná.Upozornění:Zásuvné rychlospojky s vyrovnáním radiální odchylky pro mnohostranné možnosti aplikace a použití, např. jako spojení mezí pístnicí a jednotkou přímočarého pohybu. Montáž popř. demontáž jednoduché, robustní a dvoudílné spojky se provádí pomocí T-drážky, manuální dodatečné nastavení odpadá.
Zásuvnou rychlospojku lze spojit se všemi běžnými pneumatickými a hydraulickými zvedacími válci připojovacím závitem.
Spojka nepřenáší krouticí momenty. Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

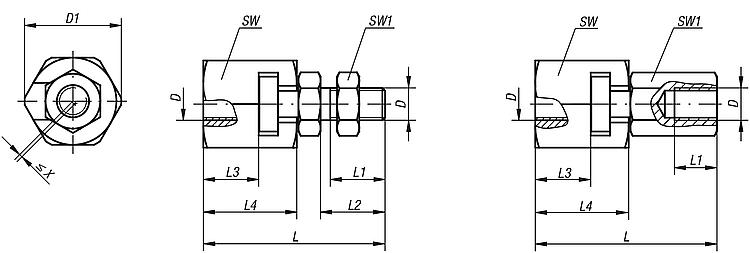

Objednací číslo
| Provedení
| D | D1 | L | L1
min. | L2 | L3
min. | L4 | SW | SW1 | Vyrovnání úhlového
zapuštění
X max. | Povolené namáhání
v tahu a tlakové zatížení
max. kN | CAD | Přís. | Cena | Objednat |
|---|
| 23450-06 | vnitřní závit | M6 | 21 | 37,5 | 11 | - | 9 | 18 | 19 | 10 | 0,6 | 2,5 |  | | 28,49 € | | | 23450-08 | vnitřní závit | M8 | 26 | 45 | 13,5 | - | 11,5 | 22,5 | 24 | 13 | 0,7 | 4,5 | | | 29,96 € | | | 23450-10 | vnitřní závit | M10 | 30 | 56,2 | 15 | - | 16 | 29 | 27 | 17 | 0,7 | 6,5 | | | 34,91 € | | | 23450-101 | vnitřní závit | M10x1,25 | 30 | 56,2 | 15 | - | 16 | 29 | 27 | 17 | 0,7 | 6,5 | | | 34,91 € | | | 23450-12 | vnitřní závit | M12 | 32,5 | 66,7 | 17,5 | - | 17 | 34 | 30 | 19 | 0,8 | 10 | | | 39,91 € | | | 23450-121 | vnitřní závit | M12x1,25 | 32,5 | 66,7 | 17,5 | - | 17 | 34 | 30 | 19 | 0,8 | 10 | | | 39,91 € | | | 23450-16 | vnitřní závit | M16 | 39 | 83 | 22 | - | 23 | 42 | 36 | 24 | 1 | 18 | | | 48,53 € | | | 23450-161 | vnitřní závit | M16x1,5 | 39 | 83 | 22 | - | 23 | 42 | 36 | 24 | 1 | 18 | | | 48,53 € | | | 23450-20 | vnitřní závit | M20 | 44 | 93,5 | 25 | - | 23,5 | 45,5 | 41 | 30 | 1 | 30 | | | 58,85 € | | | 23450-201 | vnitřní závit | M20x1,5 | 44 | 93,5 | 25 | - | 23,5 | 45,5 | 41 | 30 | 1 | 30 | | | 58,85 € | | | 23450-0614 | vnější závit | M6 | 21 | 37,5 | 11 | 14 | 9 | 18 | 19 | 10 | 0,6 | 2,5 | | | 28,49 € | | | 23450-0817 | vnější závit | M8 | 26 | 45 | 13,5 | 17 | 11,5 | 22,5 | 24 | 13 | 0,7 | 4,5 | | | 29,96 € | | | 23450-1020 | vnější závit | M10 | 30 | 56,2 | 16 | 20 | 16 | 29 | 27 | 17 | 0,7 | 6,5 | | | 34,91 € | | | 23450-10201 | vnější závit | M10x1,25 | 30 | 56,2 | 16 | 20 | 16 | 29 | 27 | 17 | 0,7 | 6,5 | | | 34,91 € | | | 23450-1225 | vnější závit | M12 | 32,5 | 66,7 | 21 | 25 | 17 | 34 | 30 | 19 | 0,8 | 10 | | | 39,91 € | | | 23450-12251 | vnější závit | M12x1,25 | 32,5 | 66,7 | 21 | 25 | 17 | 34 | 30 | 19 | 0,8 | 10 | | | 39,91 € | | | 23450-1630 | vnější závit | M16 | 39 | 83 | 25 | 30 | 23 | 42 | 36 | 24 | 1 | 18 | | | 48,53 € | | | 23450-16301 | vnější závit | M16x1,5 | 39 | 83 | 25 | 30 | 23 | 42 | 36 | 24 | 1 | 18 | | | 48,53 € | | | 23450-2035 | vnější závit | M20 | 44 | 93,5 | 29 | 35 | 23,5 | 45,5 | 41 | 30 | 1 | 30 | | | 58,85 € | | | 23450-20351 | vnější závit | M20x1,5 | 44 | 93,5 | 29 | 35 | 23,5 | 45,5 | 41 | 30 | 1 | 30 | | | 58,85 € | |
|
