        Plastové kluzné ložisko

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Vysokovýkonný polymer iglidur® G, iglidur® J nebo iglidur® X.Provedení: iglidur® G matně šedý.
iglidur® J žlutý.
iglidur® X černý.Upozornění:Plastová kluzná ložiska z vysokovýkonného polymeru.

– bezúdržbová
– bez nutnosti mazání
– korozně odolná
– necitlivá vůči nečistotám
– vysoká rozměrová přesnost
– vysoká pevnost v tlaku
– dobrý odvod tepla
– velmi malý sklon k tečení
– vysoký mechanický útlum
– odolná vůči UV zářeníMontáž:Ložiska jsou určena pro zalisování do úchytu s tolerancí H7. Po montáži do úchytu jmenovitého rozměru se vnitřní průměr ložiska automaticky nastaví s příslušnou tolerancí D.

Ložiska jsou vhodná pro hřídele s tolerancí h (doporučeno alespoň h9).Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 23710 Plastové kluzné ložisko

161 kB

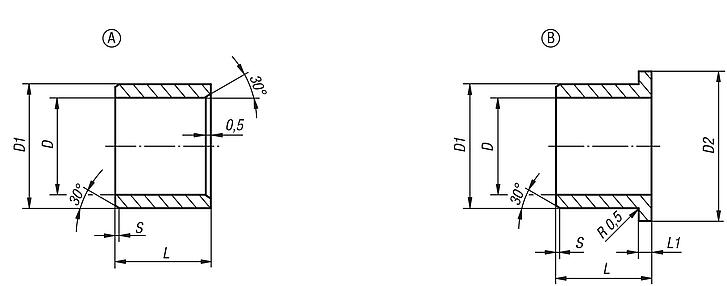

Výkresy (celkový přehled)

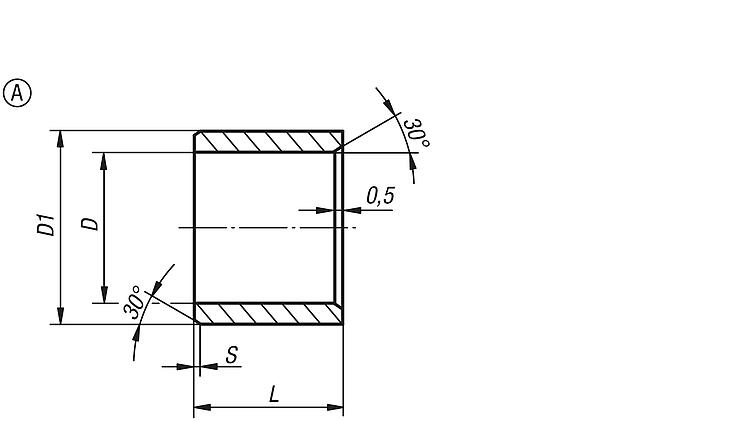

Plastové kluzné ložisko provedení A

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	Provedení 2	D	D1	L	S	Tolerance D po zalisování	max. přípustný statický plošný tlak N/mm²	Pracovní teplota:	Cena
23710-11050705	A	IGLIDUR® G	5	7	5	0,3	E10	80	-40 °C až +130 °C	0,51 €
23710-11060806	A	IGLIDUR® G	6	8	6	0,5	E10	80	-40 °C až +130 °C	0,54 €
23710-11081008	A	IGLIDUR® G	8	10	8	0,5	E10	80	-40 °C až +130 °C	0,54 €
23710-11101210	A	IGLIDUR® G	10	12	10	0,5	E10	80	-40 °C až +130 °C	0,69 €
23710-11121410	A	IGLIDUR® G	12	14	10	0,8	E10	80	-40 °C až +130 °C	0,69 €
23710-11141615	A	IGLIDUR® G	14	16	15	0,8	E10	80	-40 °C až +130 °C	0,82 €
23710-11151720	A	IGLIDUR® G	15	17	20	0,8	E10	80	-40 °C až +130 °C	0,85 €
23710-11161820	A	IGLIDUR® G	16	18	20	0,8	E10	80	-40 °C až +130 °C	1,05 €
23710-11202320	A	IGLIDUR® G	20	23	20	0,8	E10	80	-40 °C až +130 °C	1,25 €
23710-11252820	A	IGLIDUR® G	25	28	20	0,8	E10	80	-40 °C až +130 °C	1,36 €
23710-11303430	A	IGLIDUR® G	30	34	30	0,8	E10	80	-40 °C až +130 °C	1,96 €
23710-21050705	A	IGLIDUR® J	5	7	5	0,3	E10	35	-50 °C až +90 °C	1,15 €
23710-21060806	A	IGLIDUR® J	6	8	6	0,5	E10	35	-50 °C až +90 °C	1,20 €
23710-21081008	A	IGLIDUR® J	8	10	8	0,5	E10	35	-50 °C až +90 °C	1,29 €
23710-21101210	A	IGLIDUR® J	10	12	10	0,5	E10	35	-50 °C až +90 °C	1,33 €
23710-21121410	A	IGLIDUR® J	12	14	10	0,8	E10	35	-50 °C až +90 °C	1,43 €
23710-21141615	A	IGLIDUR® J	14	16	15	0,8	E10	35	-50 °C až +90 °C	1,54 €
23710-21151720	A	IGLIDUR® J	15	17	20	0,8	E10	35	-50 °C až +90 °C	1,70 €
23710-21161820	A	IGLIDUR® J	16	18	20	0,8	E10	35	-50 °C až +90 °C	2,04 €
23710-21202320	A	IGLIDUR® J	20	23	20	0,8	E10	35	-50 °C až +90 °C	2,66 €
23710-21252820	A	IGLIDUR® J	25	28	20	0,8	E10	35	-50 °C až +90 °C	3,22 €
23710-21303430	A	IGLIDUR® J	30	34	30	0,8	E10	35	-50 °C až +90 °C	5,87 €
23710-31050705	A	IGLIDUR® X	5	7	5	0,3	F10	150	-100 °C až +250 °C	1,67 €
23710-31060806	A	IGLIDUR® X	6	8	6	0,5	F10	150	-100 °C až +250 °C	1,70 €
23710-31081008	A	IGLIDUR® X	8	10	8	0,5	F10	150	-100 °C až +250 °C	1,82 €
23710-31101210	A	IGLIDUR® X	10	12	10	0,5	F10	150	-100 °C až +250 °C	1,99 €
23710-31121410	A	IGLIDUR® X	12	14	10	0,8	F10	150	-100 °C až +250 °C	2,04 €
23710-31141615	A	IGLIDUR® X	14	16	15	0,8	F10	150	-100 °C až +250 °C	2,43 €
23710-31151720	A	IGLIDUR® X	15	17	20	0,8	F10	150	-100 °C až +250 °C	2,85 €
23710-31161820	A	IGLIDUR® X	16	18	20	0,8	F10	150	-100 °C až +250 °C	2,90 €
23710-31202320	A	IGLIDUR® X	20	23	20	0,8	F10	150	-100 °C až +250 °C	4,17 €
23710-31252820	A	IGLIDUR® X	25	28	20	0,8	F10	150	-100 °C až +250 °C	4,76 €
23710-31303430	A	IGLIDUR® X	30	34	30	0,8	F10	150	-100 °C až +250 °C	10,71 €

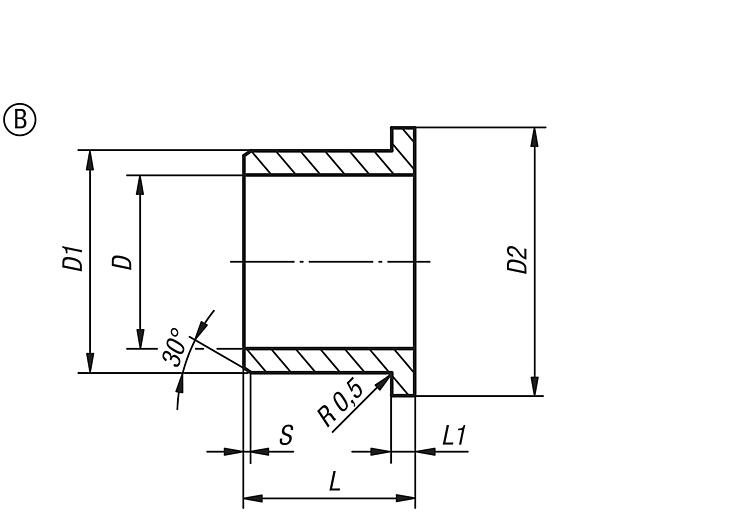

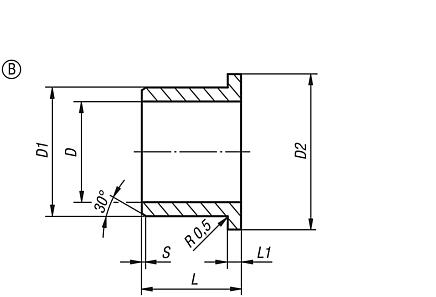

Plastové kluzné ložisko provedení B

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	Provedení 2	D	D1	D2	L	L1	S	Tolerance D po zalisování	max. přípustný statický plošný tlak N/mm²	Pracovní teplota:	Cena
23710-12050705	B	IGLIDUR® G	5	7	11	5	1	0,3	E10	80	-40 °C až +130 °C	0,67 €
23710-12060808	B	IGLIDUR® G	6	8	12	8	1	0,5	E10	80	-40 °C až +130 °C	0,67 €
23710-12081007	B	IGLIDUR® G	8	10	15	7,5	1	0,5	E10	80	-40 °C až +130 °C	0,69 €
23710-12101209	B	IGLIDUR® G	10	12	18	9	1	0,5	E10	80	-40 °C až +130 °C	0,77 €
23710-12121412	B	IGLIDUR® G	12	14	20	12	1	0,8	E10	80	-40 °C až +130 °C	1,02 €
23710-12141612	B	IGLIDUR® G	14	16	22	12	1	0,8	E10	80	-40 °C až +130 °C	1,02 €
23710-12151712	B	IGLIDUR® G	15	17	23	12	1	0,8	E10	80	-40 °C až +130 °C	1,05 €
23710-12161817	B	IGLIDUR® G	16	18	24	17	1	0,8	E10	80	-40 °C až +130 °C	1,12 €
23710-12202321	B	IGLIDUR® G	20	23	30	21	1,5	0,8	E10	80	-40 °C až +130 °C	1,43 €
23710-12252821	B	IGLIDUR® G	25	28	35	21	1,5	0,8	E10	80	-40 °C až +130 °C	1,50 €
23710-12303426	B	IGLIDUR® G	30	34	42	26	2	0,8	E10	80	-40 °C až +130 °C	2,00 €
23710-22050705	B	IGLIDUR® J	5	7	11	5	1	0,3	E10	35	-50 °C až +90 °C	1,18 €
23710-22060808	B	IGLIDUR® J	6	8	12	8	1	0,5	E10	35	-50 °C až +90 °C	1,33 €
23710-22081007	B	IGLIDUR® J	8	10	15	7	1	0,5	E10	35	-50 °C až +90 °C	1,33 €
23710-22101209	B	IGLIDUR® J	10	12	18	9	1	0,5	E10	35	-50 °C až +90 °C	1,52 €
23710-22121412	B	IGLIDUR® J	12	14	20	12	1	0,8	E10	35	-50 °C až +90 °C	1,75 €
23710-22141612	B	IGLIDUR® J	14	16	22	12	1	0,8	E10	35	-50 °C až +90 °C	1,96 €
23710-22151712	B	IGLIDUR® J	15	17	23	12	1	0,8	E10	35	-50 °C až +90 °C	2,12 €
23710-22161817	B	IGLIDUR® J	16	18	24	17	1	0,8	E10	35	-50 °C až +90 °C	2,19 €
23710-22202321	B	IGLIDUR® J	20	23	30	21	1,5	0,8	E10	35	-50 °C až +90 °C	2,76 €
23710-22252821	B	IGLIDUR® J	25	28	35	21	1,5	0,8	E10	35	-50 °C až +90 °C	3,07 €
23710-22303426	B	IGLIDUR® J	30	34	42	26	2	0,8	E10	35	-50 °C až +90 °C	5,97 €
23710-32050705	B	IGLIDUR® X	5	7	11	5	1	0,3	F10	150	-100 °C až +250 °C	1,74 €
23710-32060808	B	IGLIDUR® X	6	8	12	8	1	0,5	F10	150	-100 °C až +250 °C	1,83 €
23710-32081007	B	IGLIDUR® X	8	10	15	7,5	1	0,5	F10	150	-100 °C až +250 °C	1,83 €
23710-32101209	B	IGLIDUR® X	10	12	18	9	1	0,5	F10	150	-100 °C až +250 °C	2,12 €
23710-32121412	B	IGLIDUR® X	12	14	20	12	1	0,8	F10	150	-100 °C až +250 °C	2,37 €
23710-32141612	B	IGLIDUR® X	14	16	22	12	1	0,8	F10	150	-100 °C až +250 °C	2,73 €
23710-32151712	B	IGLIDUR® X	15	17	23	12	1	0,8	F10	150	-100 °C až +250 °C	2,76 €
23710-32161817	B	IGLIDUR® X	16	18	24	17	1	0,8	F10	150	-100 °C až +250 °C	2,91 €
23710-32202321	B	IGLIDUR® X	20	23	30	21	1,5	0,8	F10	150	-100 °C až +250 °C	4,67 €
23710-32252821	B	IGLIDUR® X	25	28	35	21	1,5	0,8	F10	150	-100 °C až +250 °C	5,36 €
23710-32303426	B	IGLIDUR® X	30	34	42	26	2	0,8	F10	150	-100 °C až +250 °C	10,82 €
