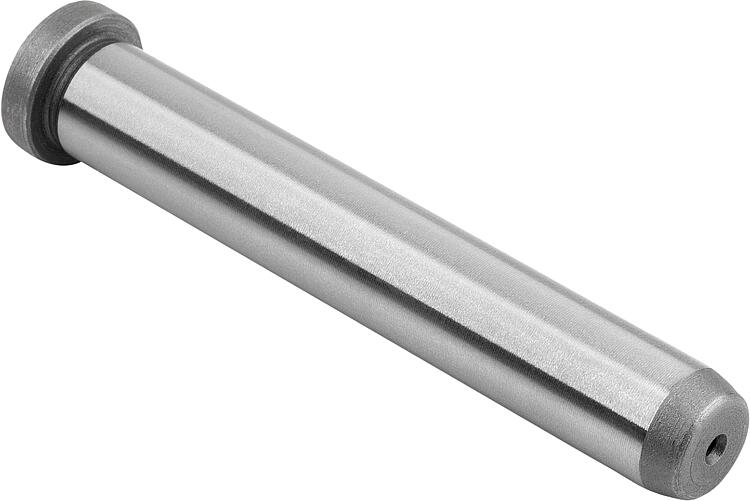

        Čep kuličkového vedení z oceli

Popis zboží/obrázky produktu

PopisMateriál:Čep kuličkového vedení z cementační oceli 1.7139.Provedení: cementováno a kaleno.Upozornění:Kuličkové vodicí čepy z oceli jsou ideální volbou pro přesné vedení při výrobě nástrojů a forem i v náročných výrobních procesech. Tyto vysoce kvalitní vodicí čepy byly speciálně vyvinuty pro zajištění maximální přesnosti, stability a trvanlivosti.

Díky integrovanému nákružku představují šrouby kulového vedení optimální základ pro montáž kulových vodicích jednotek. Nákružek umožňuje přesné a bezpečné vyrovnání jednotky, což vede k plynulému pohybu a spolehlivému vedení nástrojů a forem.

Princip 3+1 zajišťuje správné sestavení obou polovin formy. Jsou instalovány 3 vodicí prvky s větším průměrem a 1 vodicí prvek s menším průměrem.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 21597-15 Čep kuličkového vedení z oceli

201 kB

Vodicí sloupky a vodicí čepy

1,4 MB

Výkresy

Výběr/filtr zboží

Objednací číslo	D	D1	L	L1	L2	Cena
21597-15-12080	12	16	80	4	4	24,78 €
21597-15-12100	12	16	100	4	4	27,15 €
21597-15-12120	12	16	120	4	4	29,50 €
21597-15-12140	12	16	140	4	4	32,23 €
21597-15-18080	18	22	80	6	7	29,84 €
21597-15-18100	18	22	100	6	7	34,62 €
21597-15-18120	18	22	120	6	7	39,55 €
21597-15-18140	18	22	140	6	7	41,77 €
21597-15-18160	18	22	160	6	7	43,83 €
21597-15-18180	18	22	180	6	7	46,58 €
21597-15-18200	18	22	200	6	7	50,43 €
21597-15-18240	18	22	240	6	7	55,66 €
21597-15-30160	30	36	160	6	7	61,64 €
21597-15-30200	30	36	200	6	7	71,81 €
21597-15-30240	30	36	240	6	7	77,63 €
21597-15-30280	30	36	280	6	7	86,27 €
21597-15-30300	30	36	300	6	7	91,56 €
