07663Závitové vložky vnitřní závit s pojistkou |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Nerezová ocel.Provedení: Pasivováno.Upozornění:Závitové vložky umožňují opakované použití resp. opravu poškozených, vytrhnutých a zadřených otvorů se závitem. To umožňuje navrácení kvality poškozené části výrobku.
Závitové vložky je možné použít pro různé materiály, také do lehkých kovů i odlitků.
U vložek s vnitřním závitem větším než M6 jsou součástí dodávky čtyři aretační klíny.
Přípustné odchylky od normy:
Pro uvedené závity platí následující hodnoty - 6H pro vnitřní závit a 6g pro vnější závit.
Ostatní hodnoty ±0,25 mm.
Technické pokyny viz návod k závitovým vložkám.Přednosti:- Lehká a rychlá montáž.
- Vložka je fixována čtyřmi klíny, čímž je zabráněno jejímu protočení.

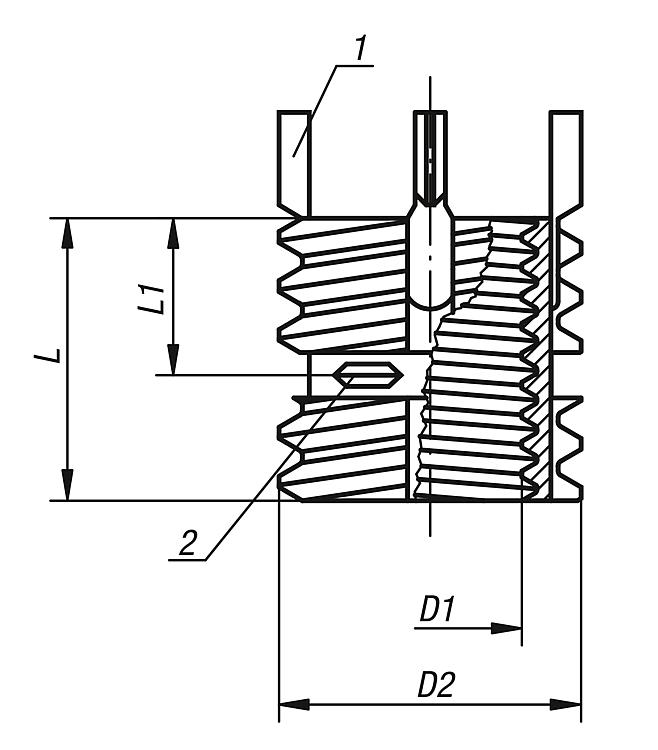

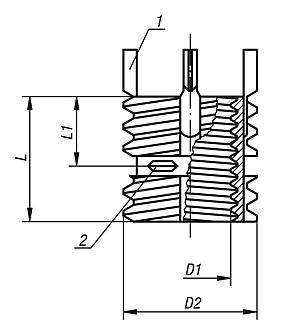

- Kromě toho instalace nevyžaduje jiné zvláštní příslušenství pro montáž.Odkaz na výkres:1) Aretační klín
2) Samojistící část vnitřního závitu StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | D1
Vnitřní
závit | D2
Vnější
závit | L1
Délka | L
Délka | Montáž
Ø
vrtáku | Montáž Ø
zápuště
+0,25 | Montáž
závitový | Montáž
minimální
hloubka závitu | Demontáž
Ø
vrtáku | Demontáž
Hloubka
vývrtu | Objednací číslo
montážní nářadí | CAD | Přís. | Cena | Objednat |
|---|
| 07663-105 | M5 | M8 | 4 | 8 | 6,9 | 8,3 | M8 | 9,5 | 5,5 | 4 | 07660-805 |  |  | 8,99 € | | | 07663-106 | M6 | M10x1,25 | 5 | 10 | 8,8 | 10,3 | M10x1,25 | 11,5 | 7,5 | 4,8 | 07660-806 | | | 9,23 € | | | 07663-108 | M8 | M12x1,25 | 6 | 12 | 10,8 | 12,3 | M12x1,25 | 13,5 | 9,5 | 4,8 | 07660-808 | | | 9,87 € | | | 07663-110 | M10 | M14x1,5 | 7 | 14 | 12,8 | 14,3 | M14x1,5 | 15,5 | 11,5 | 4,8 | 07660-810 | | | 10,74 € | | | 07663-112 | M12 | M16x1,5 | 8 | 16 | 14,8 | 16,3 | M16x1,5 | 17,5 | 13,5 | 4,8 | 07660-812 | | | 13,65 € | |
|
