07662Závitové vložky, plné |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Ocel.Provedení: Pasivováno.Upozornění:Závitové vložky umožňují opakované použití resp. opravu poškozených, vytrhnutých a zadřených otvorů se závitem. To umožňuje navrácení kvality poškozené části výrobku.
Závitové vložky je možné použít pro různé materiály, také do lehkých kovů i odlitků.
Přípustné rozměrové odchylky:
Pro uvedené závity platí střední hodnoty tolerance, tzn. 6g pro závit čepu.
Ostatní hodnoty ±0,25 mm.
Plné závitové vložky nacházejí své uplatnění tam, kde je u obrobků vyvrtaný příliš velký závit nebo je-li třeba obnovit nedodržené odstupy vývrtů.
Technické pokyny viz návod k závitovým vložkám.Přednosti:- Lehká a rychlá montáž.
- Vložka je fixována čtyřmi klíny, čímž je zabráněno jejímu protočení.

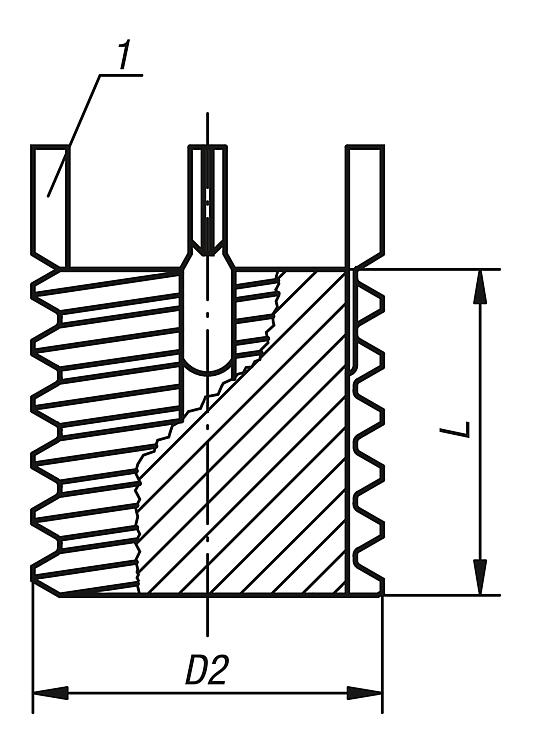

- Kromě toho instalace nevyžaduje jiné zvláštní příslušenství pro montáž.Odkaz na výkres: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | D2
Vnější
závit | L
Délka | Montáž
Ø
vrtáku | Montáž Ø
zápuště
+0,25 | Montáž
závitový | Montáž
minimální
hloubka závitu | Demontáž
Ø
vrtáku | Demontáž
Hloubka
vývrtu | Objednací číslo
montážní nářadí | CAD | Přís. | Cena | Objednat |
|---|
| 07662-08 | M8 | 8 | 6,9 | 8,3 | M8 | 9,5 | 5,5 | 4 | 07662-808 |  |  | 14,02 € | | | 07662-10X125 | M10x1,25 | 10 | 8,8 | 10,3 | M10x1,25 | 12,5 | 7,5 | 4,8 | 07662-810 | | | 14,78 € | | | 07662-12X125 | M12x1,25 | 12 | 10,8 | 12,3 | M12x1,25 | 14,5 | 9,5 | 4,8 | 07662-812 | | | 15,54 € | | | 07662-14X15 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 16,5 | 11,5 | 4,8 | 07662-814 | | | 21,24 € | | | 07662-16X15 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 18,5 | 13,5 | 4,8 | 07662-816 | | | 22,47 € | | | 07662-18X15 | M18x1,5 | 18 | 16,8 | 18,3 | M18x1,5 | 20,5 | 15,5 | 4,8 | 07662-818 | | | 24,20 € | | | 07662-20X15 | M20x1,5 | 20 | 18,8 | 20,3 | M20x1,5 | 22,5 | 17,5 | 4,8 | 07662-820 | | | 26,99 € | | | 07662-22X15 | M22x1,5 | 22 | 20,7 | 22,3 | M22x1,5 | 24,5 | 17,8 | 6,4 | 07662-822 | | | 30,75 € | | | 07662-24X15 | M24x1,5 | 24 | 22,5 | 24,3 | M24x1,5 | 26,5 | 19,8 | 6,4 | 07662-824 | | | 39,10 € | | | 07662-30X2 | M30x2 | 30 | 28 | 30,3 | M30x2 | 34,5 | 25,8 | 6,4 | 07662-830 | | | 41,35 € | |
|
