Popis zboží/obrázky produktu

PopisMateriál:Ocel.
Úchopový prvek z dvousložkového plastu.
Provedení: zušlechtěno a pozinkováno.
Úchopový prvek odolný vůči oleji.
Upozornění:Rychloupínač se automaticky přizpůsobí výšce obrobku. Plynulé přizpůsobení upínací výšky v rozmezí 35 mm při přibližně konstantní upínací síle bez manuální změny polohy tlačného šroubu.
Pomocí stavěcího šroubu pod pákou v kloubu lze upínací sílu až do 2.500 N příslušně přizpůsobit požadavkům.
Otvory v základní desce jsou vhodné pro milimetry a palce.
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 05302 Rychloupínače variabilní vertikální s vodorovnou patkou 254 kB

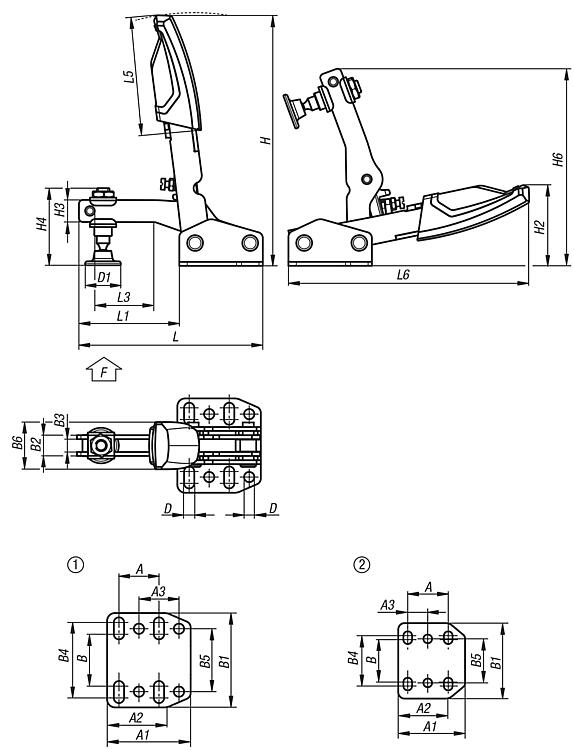

Výkresy

Rychloupínače variabilní vertikální s vodorovnou patkou

Výběr/filtr zboží

Objednací čísloDěrová
šablona
AA1A2A3BB1B2B3B4B5B6D

D1HH2H3H4H6LL1L3L5L6max.
upínací
výška
F
kN
CADPřís.CenaObjednat
05302-035225,742,432,412,727481063228245,51912941104210093,751,33060123351,1 28,24 €
05302-040125,4533825,433601384840306,525160621460126116634076154402,5 30,12 €
