        Plochý upínač s excentrem

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisPopis výrobku:Provedení A s polohovacím kolíkem.
Provedení B bez polohovacího kolíku.
Provedení C bez polohovacího kolíku s upínací pákou.Materiál:Zušlechtěná ocel.Provedení: Brynýrováno.Upozornění:Upínací páku u provedení C uživatelsky přívětivě nastavit v horizontálním a vertikálním směru v krocích po 30°, a to povolením hlavního šroubu.Montáž:Viz výkres (provedení A).Přednosti:- Kompaktní a plochý design
- Rychlé a jednoduché upínání konstrukčních dílůOdkaz na výkres:

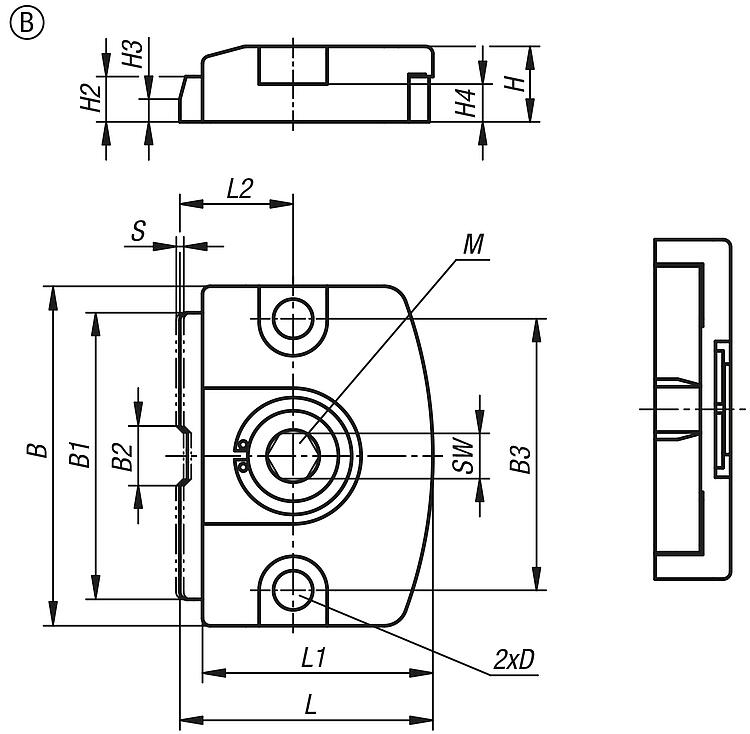

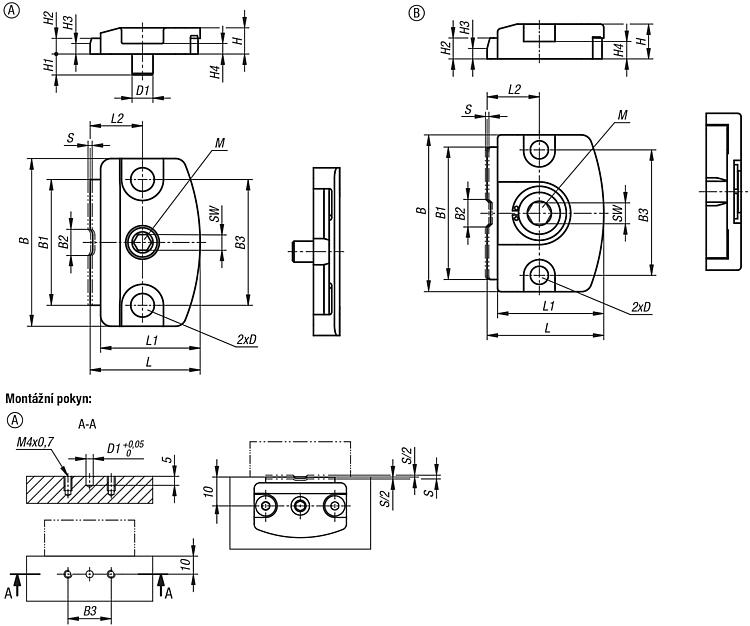

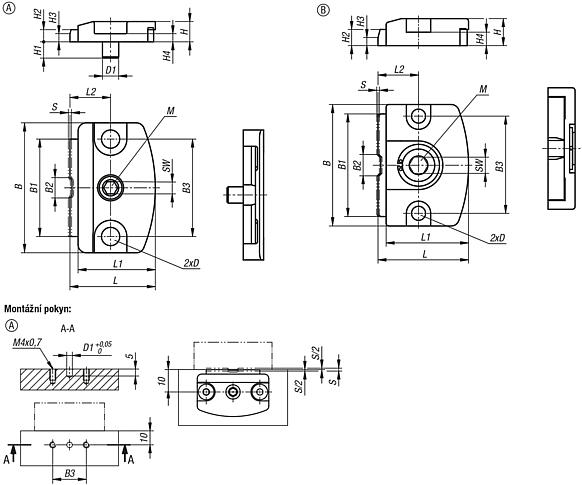

1) Výchozí poloha upínání
2) Koncová poloha upínání
3) Závitový kolík

Zvláštnost:

RoHS

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 04472 Plochý upínač s excentrem

Výkresy (celkový přehled)

Plochý upínač s excentrem

Plochý upínač s excentrem

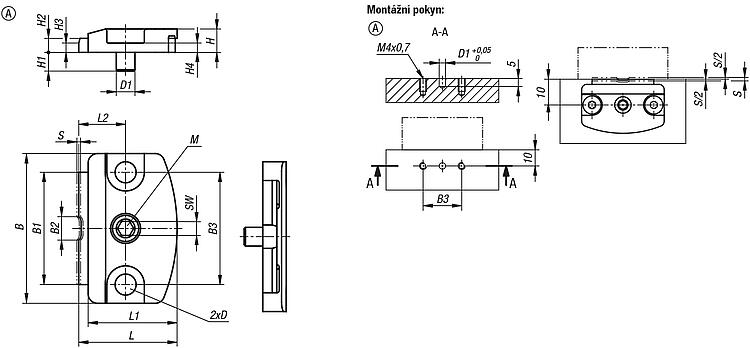

Plochý upínač s excentrem, provedení A, s fixačním čepem

více informací

Výkresy

Plochý upínač s excentrem, provedení A, s fixačním čepem

Výběr/filtr zboží

Objednací číslo	Provedení	B	B1	B2	B3	D	D1	H	H1	H2	H3	H4	L	L1	L2	SW	Zdvih S	Upínací síla (kN)	Utahovací moment max. Nm	CAD	Přís.	Cena	Objednat
04472-00130	A	32	24	5	24	4,5	4	5	4	3	2	2	21	19	10	3	0,8	1,3	2,1			78,84 €

Plochý upínač s excentrem, provedení B, bez fixačního čepu

více informací

Výkresy

Plochý upínač s excentrem, provedení B, bez fixačního čepu

Výběr/filtr zboží

Objednací číslo	Provedení	B	B1	B2	B3	D	H	H2	H3	H4	L	L1	L2	SW	Zdvih S	Upínací síla (kN)	Utahovací moment max. Nm	CAD	Přís.	Cena	Objednat
04472-10400	B	45	38	8	36	5,2	10	6	3	5	33,5	30,5	15	6	1	4	10			96,26 €
04472-10600	B	70	60	12	55	8,2	15	9	5	7	50	46	22	10	2	6	27			114,80 €

Plochý upínač s excentrem, provedení C, bez fixačního čepu s upínací pákou

více informací

Výkresy

Plochý upínač s excentrem, provedení C, bez fixačního čepu s upínací pákou

Výběr/filtr zboží

Objednací číslo	Provedení	B	B1	B2	B3	D	D1	D2	H	H2	H3	H4	H5	H6	H7	L	L1	L2	R	Zdvih S	Ruční síla FH N	Upínací síla (kN)	CAD	Přís.	Cena	Objednat
04472-20600	C	70	60	12	55	8,2	19	M5x5	15	9	5	7	30	46	18	50	46	22	100	2	280	6			147,46 €
04472-20400	C	45	38	8	36	5,2	13	M4x4	10	6	3	5	20	30	12	33,5	30,5	15	63	1	170	4			125,79 €
