        Manípulo de cinco pontas de plástico (duroplástico), inserto roscado de aço

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Duroplástico PF 31, preto.
Bucha e pino roscado de aço zincado.Versão:peça altamente polida.Indicação:As versões 06850-3205 e 06850-3206 são fornecidas com bucha fabricada em latão. Sob consulta:Outros tipos de roscas macho, comprimentos de parafusos e cores adicionais.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06850 Manípulo de cinco pontas de plástico (duroplástico), inserto roscado de aço

137 kB

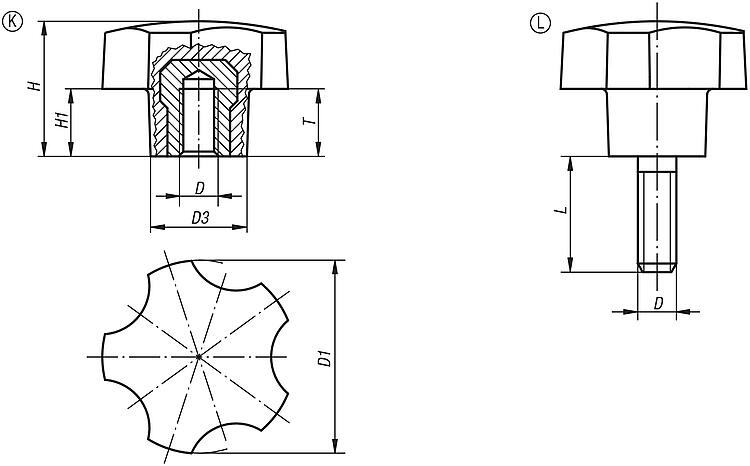

Desenhos (visão geral)

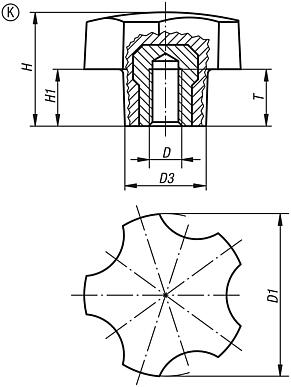

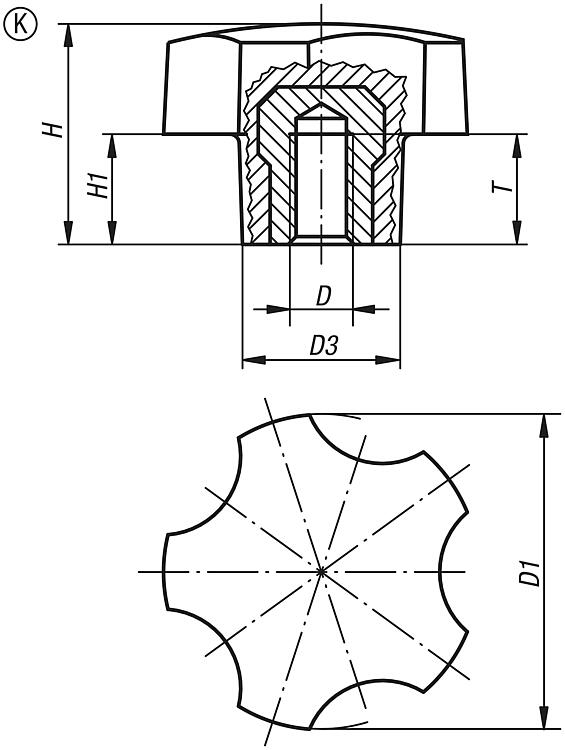

Manípulo de cinco pontas de plástico (duroplástico), inserto roscado de aço com rosca fêmea

mais informações

Desenhos

Manípulo de cinco pontas de plástico (duroplástico), inserto roscado de aço com rosca fêmea

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D3	H	H1	T	Preço
06850-3205	K	M5	32	16	22,4	11,2	10	1,30 €
06850-3206	K	M6	32	16	22,4	11,2	9	1,30 €
06850-4006	K	M6	40	20	28	14	12	1,50 €
06850-4008	K	M8	40	20	28	14	14	1,50 €
06850-4010	K	M10	40	20	28	14	14	1,50 €
06850-5008	K	M8	50	25	35	17,5	14	2,15 €
06850-5010	K	M10	50	25	35	17,5	14	2,15 €

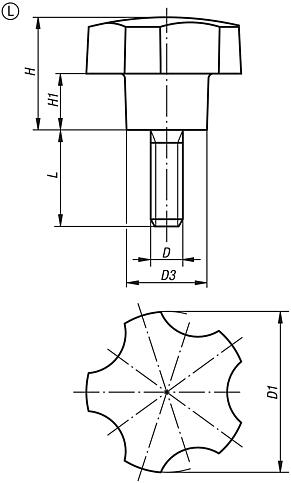

Manípulo de cinco pontas de plástico (duroplástico), inserto roscado de aço com rosca macho

mais informações

Desenhos

Manípulo de cinco pontas de plástico (duroplástico), inserto roscado de aço com rosca macho

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D3	H	H1	L
06850-3206X	L	M6	32	16	22,4	11,2	12/18
06850-3208X	L	M8	32	16	22,4	11,2	16/24
06850-4006X	L	M6	40	20	28	14	18
06850-4008X	L	M8	40	20	28	14	16/20/24
06850-4010X	L	M10	40	20	28	14	30
06850-5008X	L	M8	50	25	35	17,5	16/24
06850-5010X	L	M10	50	25	35	17,5	20/30
