        Manípulo em T plástico

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Duroplástico PF 31, preto.
Bucha e pino roscado de aço zincado.Versão:peça altamente polida.Sob consulta:Outros tipos de roscas macho, comprimentos de parafusos e cores adicionais.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06650-01 Manípulo em T plástico

132 kB

Desenhos (visão geral)

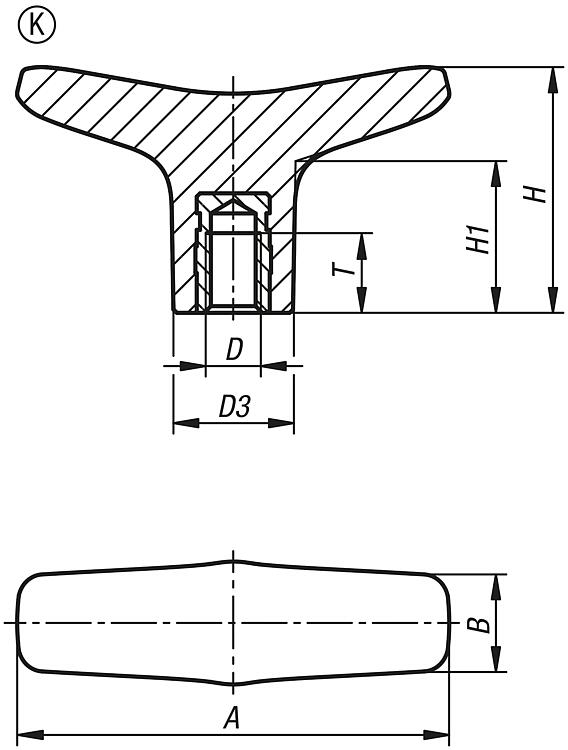

Manípulo em T plástico, Forma K, rosca fêmea

mais informações

Desenhos

Manípulo em T plástico, Forma K, rosca fêmea

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo de rosca	A	B	D	D3	H	H1	T	Preço
06650-01-16506	K	rosca fêmea	65,1	14,6	M6	18	37	22,9	9	4,60 €
06650-01-16508	K	rosca fêmea	65,1	14,6	M8	18	37	22,9	12	4,72 €
06650-01-17508	K	rosca fêmea	75,1	18,4	M8	22	41,2	25,2	12	4,90 €
06650-01-17510	K	rosca fêmea	75,1	18,4	M10	22	41,2	25,2	15	5,13 €
06650-01-18510	K	rosca fêmea	85,2	19,6	M10	24	44,8	26,5	15	5,26 €
06650-01-18512	K	rosca fêmea	85,2	19,6	M12	24	44,8	26,5	18	5,50 €

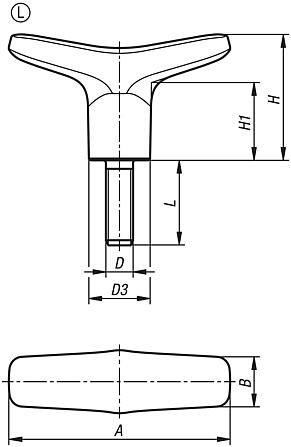

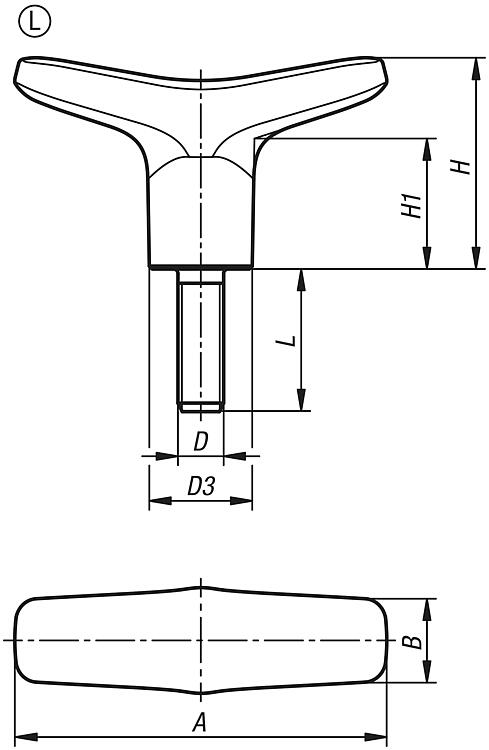

Manípulo em T plástico, Forma L, rosca macho

mais informações

Desenhos

Manípulo em T plástico, Forma L, rosca macho

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo de rosca	A	B	D	D3	H	H1	L	Preço
06650-01-26506X20	L	rosca macho	65,1	14,6	M6	18	37	22,9	20	4,88 €
06650-01-26506X25	L	rosca macho	65,1	14,6	M6	18	37	22,9	25	5,15 €
06650-01-26506X30	L	rosca macho	65,1	14,6	M6	18	37	22,9	30	5,18 €
06650-01-26506X40	L	rosca macho	65,1	14,6	M6	18	37	22,9	40	5,21 €
06650-01-26508X20	L	rosca macho	65,1	14,6	M8	18	37	22,9	20	4,60 €
06650-01-26508X25	L	rosca macho	65,1	14,6	M8	18	37	22,9	25	4,81 €
06650-01-26508X30	L	rosca macho	65,1	14,6	M8	18	37	22,9	30	5,23 €
06650-01-26508X40	L	rosca macho	65,1	14,6	M8	18	37	22,9	40	5,41 €
06650-01-27508X20	L	rosca macho	75,1	18,4	M8	22	41,2	25,2	20	4,81 €
06650-01-27508X25	L	rosca macho	75,1	18,4	M8	22	41,2	25,2	25	4,98 €
06650-01-27508X30	L	rosca macho	75,1	18,4	M8	22	41,2	25,2	30	5,38 €
06650-01-27508X40	L	rosca macho	75,1	18,4	M8	22	41,2	25,2	40	5,61 €
06650-01-27510X30	L	rosca macho	75,1	18,4	M10	22	41,2	25,2	30	5,41 €
06650-01-27510X40	L	rosca macho	75,1	18,4	M10	22	41,2	25,2	40	5,47 €
06650-01-27510X50	L	rosca macho	75,1	18,4	M10	22	41,2	25,2	50	5,69 €
06650-01-28510X30	L	rosca macho	85,2	19,6	M10	24	44,8	26,5	30	5,55 €
06650-01-28510X40	L	rosca macho	85,2	19,6	M10	24	44,8	26,5	40	5,61 €
06650-01-28510X50	L	rosca macho	85,2	19,6	M10	24	44,8	26,5	50	5,85 €
06650-01-28512X30	L	rosca macho	85,2	19,6	M12	24	44,8	26,5	30	5,66 €
06650-01-28512X40	L	rosca macho	85,2	19,6	M12	24	44,8	26,5	40	5,90 €
06650-01-28512X50	L	rosca macho	85,2	19,6	M12	24	44,8	26,5	50	6,10 €
