        Alavancas de aperto em Zamak com rosca fêmea e ponta protetora, inserto roscado de aço brunido

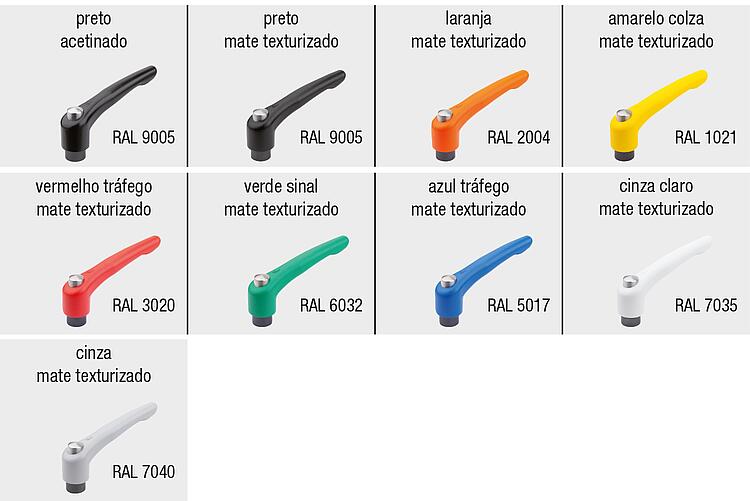

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Cabo da alavanca em Zamak, de acordo com a norma DIN EN 12844.
Peças de aço com classe de resistência 5.8.
Ponta protetora em aço inoxidável 1.4305.

Versão:Cabo da alavanca com revestimento plástico.
Peças de aço brunido.
Ponta protetora em aço inoxidável, com superfície sem tratamento. Sob consulta:Outros tipos de roscas femêa, cores adicionais, bem como versões especiais.
A medida “H1” pode ser fornecida em outros comprimentos, mediante pagamento de uma taxa adicional. Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06450 Alavancas de aperto em Zamak com rosca fêmea e ponta protetora, inserto roscado de aço brunido

269 kB

Desenhos (visão geral)

Alavanca de aperto com rosca fêmea e ponta protetora, acetinado

mais informações

Desenhos

Alavanca de aperto com rosca fêmea e ponta protetora, acetinado

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Superfície Corpo básico	Tamanho	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	Preço
06450-92061	preto RAL 9005	acetinado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	8,30 €
06450-92081	preto RAL 9005	acetinado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	8,30 €
06450-93081	preto RAL 9005	acetinado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	9,17 €
06450-93101	preto RAL 9005	acetinado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	9,17 €

Alavanca de aperto com rosca fêmea e ponta protetora, mate texturizado

mais informações

Desenhos

Alavanca de aperto com rosca fêmea e ponta protetora, mate texturizado

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Superfície Corpo básico	Tamanho	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	Preço
06450-9206181	preto RAL 9005	mate texturizado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	8,30 €
06450-9206182	laranja RAL 2004	mate texturizado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	8,30 €
06450-9206183	amarelo RAL 1021	mate texturizado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	8,30 €
06450-9206184	vermelho RAL 3020	mate texturizado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	8,30 €
06450-9206185	verde RAL 6032	mate texturizado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	8,30 €
06450-9206186	azul RAL 5017	mate texturizado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	8,30 €
06450-9206187	cinza RAL 7035	mate texturizado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	8,30 €
06450-9206188	cinza RAL 7040	mate texturizado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	8,30 €
06450-9208181	preto RAL 9005	mate texturizado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	8,30 €
06450-9208182	laranja RAL 2004	mate texturizado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	8,30 €
06450-9208183	amarelo RAL 1021	mate texturizado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	8,30 €
06450-9208184	vermelho RAL 3020	mate texturizado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	8,30 €
06450-9208185	verde RAL 6032	mate texturizado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	8,30 €
06450-9208186	azul RAL 5017	mate texturizado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	8,30 €
06450-9208187	cinza RAL 7035	mate texturizado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	8,30 €
06450-9208188	cinza RAL 7040	mate texturizado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	8,30 €
06450-9308181	preto RAL 9005	mate texturizado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	9,17 €
06450-9308182	laranja RAL 2004	mate texturizado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	9,17 €
06450-9308183	amarelo RAL 1021	mate texturizado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	9,17 €
06450-9308184	vermelho RAL 3020	mate texturizado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	9,17 €
06450-9308185	verde RAL 6032	mate texturizado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	9,17 €
06450-9308186	azul RAL 5017	mate texturizado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	9,17 €
06450-9308187	cinza RAL 7035	mate texturizado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	9,17 €
06450-9308188	cinza RAL 7040	mate texturizado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	9,17 €
06450-9310181	preto RAL 9005	mate texturizado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	9,17 €
06450-9310182	laranja RAL 2004	mate texturizado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	9,17 €
06450-9310183	amarelo RAL 1021	mate texturizado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	9,17 €
06450-9310184	vermelho RAL 3020	mate texturizado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	9,17 €
06450-9310185	verde RAL 6032	mate texturizado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	9,17 €
06450-9310186	azul RAL 5017	mate texturizado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	9,17 €
06450-9310187	cinza RAL 7035	mate texturizado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	9,17 €
06450-9310188	cinza RAL 7040	mate texturizado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	9,17 €
