        Alavancas de aperto em aço com rosca fêmea, inserto roscado de aço brunido

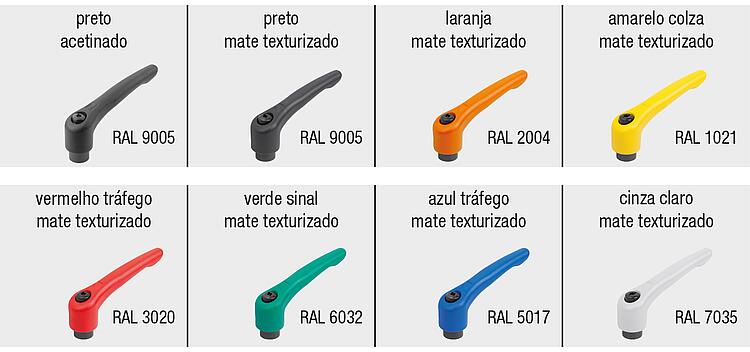

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Cabo da alavanca 1.0401.
As demais peças de aço apresentam classe de resistência 5.8.Versão:Cabo da alavanca com revestimento plástico.
Peças de aço brunido.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06442 Alavancas de aperto em aço com rosca fêmea, inserto roscado de aço brunido

284 kB

Desenhos (visão geral)

Alavanca de aperto em aço com rosca fêmea, acetinado

mais informações

Desenhos

Alavanca de aperto em aço com rosca fêmea, acetinado

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Superfície Corpo básico	Tamanho	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	Preço
06442-1041	preto RAL 9005	acetinado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-1051	preto RAL 9005	acetinado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-1061	preto RAL 9005	acetinado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-2061	preto RAL 9005	acetinado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-2081	preto RAL 9005	acetinado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-3081	preto RAL 9005	acetinado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-3101	preto RAL 9005	acetinado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-4101	preto RAL 9005	acetinado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-4121	preto RAL 9005	acetinado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-5121	preto RAL 9005	acetinado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-5161	preto RAL 9005	acetinado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €

Alavanca de aperto em aço com rosca fêmea, mate texturizado

mais informações

Desenhos

Alavanca de aperto em aço com rosca fêmea, mate texturizado

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Superfície Corpo básico	Tamanho	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	Preço
06442-104181	preto RAL 9005	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-104182	laranja RAL 2004	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-104183	amarelo RAL 1021	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-104184	vermelho RAL 3020	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-104185	verde RAL 6032	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-104186	azul RAL 5017	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-104187	cinza RAL 7035	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-105181	preto RAL 9005	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-105182	laranja RAL 2004	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-105183	amarelo RAL 1021	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-105184	vermelho RAL 3020	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-105185	verde RAL 6032	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-105186	azul RAL 5017	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-105187	cinza RAL 7035	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-106181	preto RAL 9005	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-106182	laranja RAL 2004	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-106183	amarelo RAL 1021	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-106184	vermelho RAL 3020	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-106185	verde RAL 6032	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-106186	azul RAL 5017	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-106187	cinza RAL 7035	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-206181	preto RAL 9005	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-206182	laranja RAL 2004	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-206183	amarelo RAL 1021	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-206184	vermelho RAL 3020	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-206185	verde RAL 6032	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-206186	azul RAL 5017	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-206187	cinza RAL 7035	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-208181	preto RAL 9005	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-208182	laranja RAL 2004	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-208183	amarelo RAL 1021	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-208184	vermelho RAL 3020	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-208185	verde RAL 6032	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-208186	azul RAL 5017	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-208187	cinza RAL 7035	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-308181	preto RAL 9005	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-308182	laranja RAL 2004	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-308183	amarelo RAL 1021	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-308184	vermelho RAL 3020	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-308185	verde RAL 6032	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-308186	azul RAL 5017	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-308187	cinza RAL 7035	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-310181	preto RAL 9005	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-310182	laranja RAL 2004	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-310183	amarelo RAL 1021	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-310184	vermelho RAL 3020	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-310185	verde RAL 6032	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-310186	azul RAL 5017	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-310187	cinza RAL 7035	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-410181	preto RAL 9005	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-410182	laranja RAL 2004	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-410183	amarelo RAL 1021	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-410184	vermelho RAL 3020	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-410185	verde RAL 6032	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-410186	azul RAL 5017	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-410187	cinza RAL 7035	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-412181	preto RAL 9005	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-412182	laranja RAL 2004	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-412183	amarelo RAL 1021	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-412184	vermelho RAL 3020	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-412185	verde RAL 6032	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-412186	azul RAL 5017	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-412187	cinza RAL 7035	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-512181	preto RAL 9005	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-512182	laranja RAL 2004	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-512183	amarelo RAL 1021	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-512184	vermelho RAL 3020	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-512185	verde RAL 6032	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-512186	azul RAL 5017	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-512187	cinza RAL 7035	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-516181	preto RAL 9005	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-516182	laranja RAL 2004	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-516183	amarelo RAL 1021	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-516184	vermelho RAL 3020	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-516185	verde RAL 6032	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-516186	azul RAL 5017	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-516187	cinza RAL 7035	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
