        Alavanca de aperto de zamak com rosca fêmea, preto e prata, inserto roscado de aço inoxidável

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Cabo da alavanca em Zamak, de acordo com a norma DIN EN 12844.
Peças de aço em aço inoxidável 1.4305.

Versão:Cabo da alavanca com revestimento plástico.
Peças de aço inoxidável com superfície sem tratamento.Indicação:Fornecidos em série:
Preto acetinado, prata metálico.Sob consulta:Outras tipos de roscas fêmea, cores adicionais, bem como versões especiais.
A medida “H1” pode ser fornecida em outros comprimentos mediante pagamento de uma taxa adicional.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06411 Alavanca de aperto de zamak com rosca fêmea, preto e prata, inserto roscado de aço inoxidável

212 kB

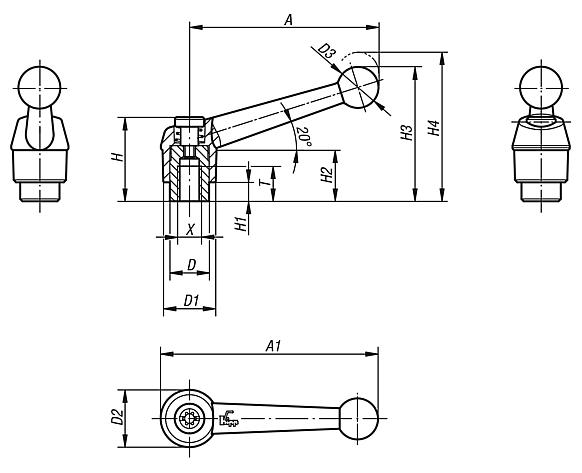

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Tamanho	X	T	D	D1	D2	D3	H	H1	H2	H3	H4	A	A1	Quant. de dentes	Preço
06411-1041	preto acetinado	1	M4	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	8,26 €
06411-1051	preto acetinado	1	M5	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	8,26 €
06411-1061	preto acetinado	1	M6	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	8,26 €
06411-2061	preto acetinado	2	M6	12	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	64	73	20	10,28 €
06411-2081	preto acetinado	2	M8	12	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	64	73	20	10,28 €
06411-3081	preto acetinado	3	M8	14	16	21	22	17	37	10	23	57,5	61,5	79	90	22	11,65 €
06411-3101	preto acetinado	3	M10	14	16	21	22	17	37	10	23	57,5	61,5	79	90	22	11,65 €
06411-4101	preto acetinado	4	M10	17	19	25	26	19	42,5	10	26	67	72	95	108	24	15,13 €
06411-4121	preto acetinado	4	M12	17	19	25	26	19	42,5	10	26	67	72	95	108	24	15,13 €
06411-5121	preto acetinado	5	M12	23	23	30	31	22	49	12	32	79	84	110	126	26	18,79 €
06411-5161	preto acetinado	5	M16	23	23	30	31	22	49	12	32	79	84	110	126	26	18,79 €
06411-1043	prata metálico	1	M4	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	8,26 €
06411-1053	prata metálico	1	M5	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	8,26 €
06411-1063	prata metálico	1	M6	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	8,26 €
06411-2063	prata metálico	2	M6	12	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	64	73	20	10,28 €
06411-2083	prata metálico	2	M8	12	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	64	73	20	10,28 €
06411-3083	prata metálico	3	M8	14	16	21	22	17	37	10	23	57,5	61,5	79	90	22	11,65 €
06411-3103	prata metálico	3	M10	14	16	21	22	17	37	10	23	57,5	61,5	79	90	22	11,65 €
06411-4103	prata metálico	4	M10	17	19	25	26	19	42,5	10	26	67	72	95	108	24	15,13 €
06411-4123	prata metálico	4	M12	17	19	25	26	19	42,5	10	26	67	72	95	108	24	15,13 €
06411-5123	prata metálico	5	M12	23	23	30	31	22	49	12	32	79	84	110	126	26	18,79 €
06411-5163	prata metálico	5	M16	23	23	30	31	22	49	12	32	79	84	110	126	26	18,79 €
