        Alavancas de fixação planas em aço inoxidável com rosca macho

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Peças de aço em aço inoxidável 1.4305.
Botão esférico de plástico preto.

Versão:Peças de aço com superfície sem tratamento.Sob consulta:Outros tipos de roscas macho, comprimentos de parafusos e versões especiais.
As medidas “H1” e “A” podem ser fornecidas em outros comprimentos, mediante pagamento de uma taxa adicional. Indicação de desenho:

1) Ponta cônica DIN EN ISO 4753

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06401 Alavancas de fixação planas em aço inoxidável com rosca macho

240 kB

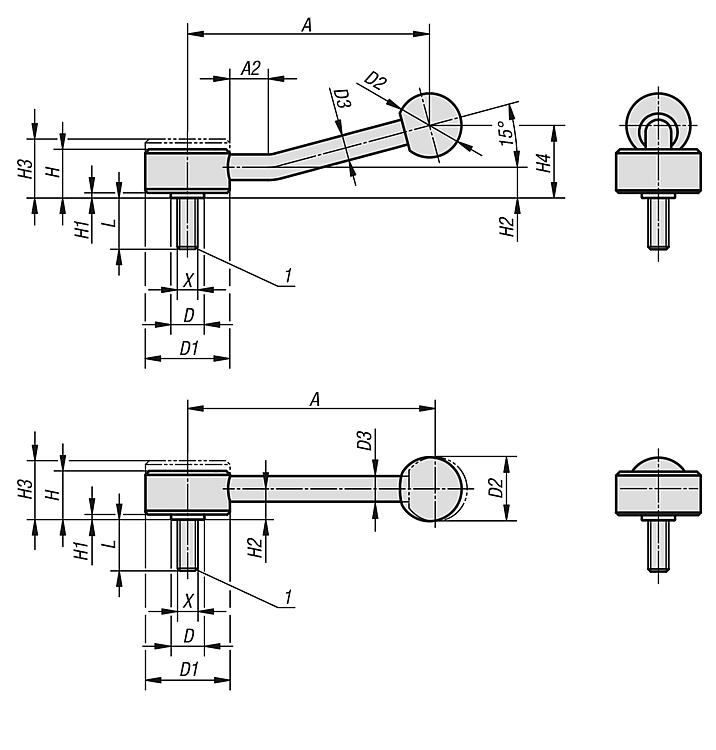

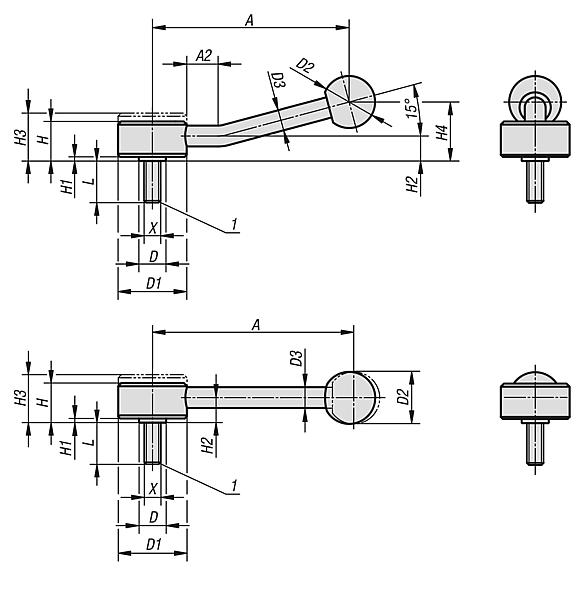

Desenhos (visão geral)

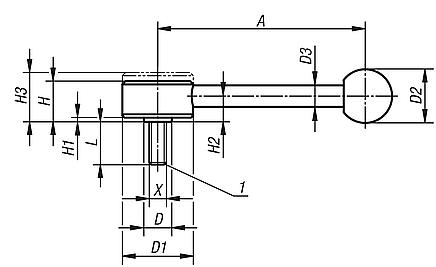

Alavancas de fixação planas em aço inoxidável com rosca macho, 0 grau

mais informações

Desenhos

Alavancas de fixação planas em aço inoxidável com rosca macho, 0 grau

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	X	A=Comprimento do cabo	D	D1	D2	D3	H	H1	H2	H3	Quantidade de dentes	L	Preço
06401-1081X30	0°	M8	102	13,5	33	25	10	19	2	12	23	26	30	29,64 €
06401-1081X40	0°	M8	102	13,5	33	25	10	19	2	12	23	26	40	31,13 €
06401-1081X50	0°	M8	102	13,5	33	25	10	19	2	12	23	26	50	31,13 €
06401-2101X30	0°	M10	131	19	41	30	12	22	2	13,5	26	30	30	36,52 €
06401-2101X40	0°	M10	131	19	41	30	12	22	2	13,5	26	30	40	38,57 €
06401-2101X50	0°	M10	131	19	41	30	12	22	2	13,5	26	30	50	38,57 €
06401-2101X60	0°	M10	131	19	41	30	12	22	2	13,5	26	30	60	38,57 €
06401-2121X30	0°	M12	131	19	41	30	12	22	2	13,5	26	30	30	36,52 €
06401-2121X40	0°	M12	131	19	41	30	12	22	2	13,5	26	30	40	38,57 €
06401-2121X50	0°	M12	131	19	41	30	12	22	2	13,5	26	30	50	38,57 €
06401-2121X60	0°	M12	131	19	41	30	12	22	2	13,5	26	30	60	38,57 €
06401-3161X40	0°	M16	148	23	45	37	14	28	2	17	33	36	40	45,85 €
06401-3161X50	0°	M16	148	23	45	37	14	28	2	17	33	36	50	45,85 €
06401-3161X60	0°	M16	148	23	45	37	14	28	2	17	33	36	60	45,85 €

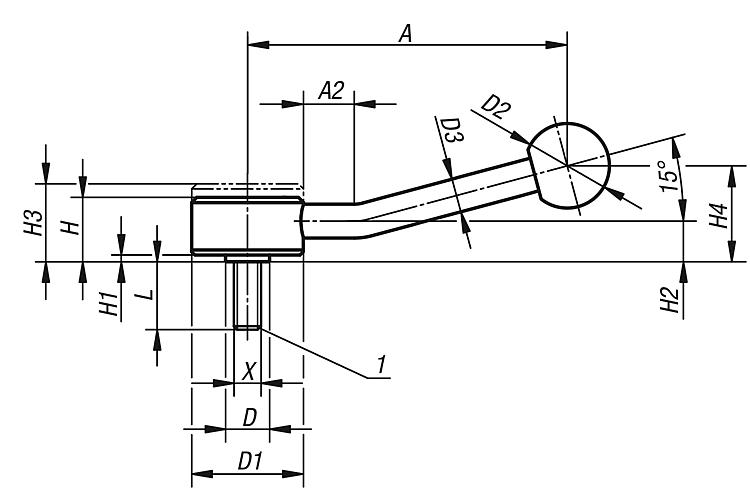

Alavancas de fixação planas em aço inoxidável com rosca macho, 15 grau

mais informações

Desenhos

Alavancas de fixação planas em aço inoxidável com rosca macho, 15 grau

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	X	A=Comprimento do cabo	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Quantidade de dentes	L	Preço
06401-1082X30	15°	M8	100	15	13,5	33	25	10	19	2	12	23	29	26	30	31,00 €
06401-1082X40	15°	M8	100	15	13,5	33	25	10	19	2	12	23	29	26	40	32,48 €
06401-1082X50	15°	M8	100	15	13,5	33	25	10	19	2	12	23	29	26	50	32,48 €
06401-2102X30	15°	M10	127	15	19	41	30	12	22	2	13,5	26	38	30	30	37,84 €
06401-2102X40	15°	M10	127	15	19	41	30	12	22	2	13,5	26	38	30	40	39,88 €
06401-2102X50	15°	M10	127	15	19	41	30	12	22	2	13,5	26	38	30	50	39,88 €
06401-2102X60	15°	M10	127	15	19	41	30	12	22	2	13,5	26	38	30	60	39,88 €
06401-2122X30	15°	M12	127	15	19	41	30	12	22	2	13,5	26	38	30	30	37,84 €
06401-2122X40	15°	M12	127	15	19	41	30	12	22	2	13,5	26	38	30	40	39,88 €
06401-2122X50	15°	M12	127	15	19	41	30	12	22	2	13,5	26	38	30	50	39,88 €
06401-2122X60	15°	M12	127	15	19	41	30	12	22	2	13,5	26	38	30	60	39,88 €
06401-3162X40	15°	M16	145	15	23	45	37	14	28	2	17	33	48	36	40	47,16 €
06401-3162X50	15°	M16	145	15	23	45	37	14	28	2	17	33	48	36	50	47,16 €
06401-3162X60	15°	M16	145	15	23	45	37	14	28	2	17	33	48	36	60	47,16 €
