22500Engrenages à vis sans fin filetés à droite Entraxe 65 mm |
retour |
|

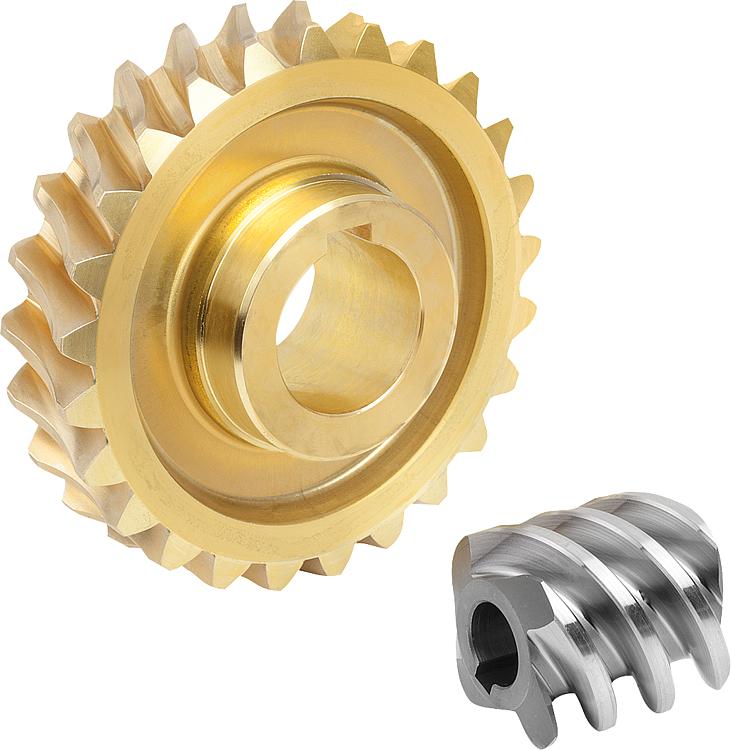

Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Vis sans fin en acier.
Roue hélicoïdale CuZn37Mn3Al2PbSi-S40.Finition :Vis sans fin avec pas à droite, cémentée HV 620 – 700, flancs et perçage rectifiés.Remarques concernant la commande :Les roues et vis sans fin peuvent seulement être combinées pour former un engrenage si elles ont le même entraxe et le même rapport de transmission.Nota :Un réducteur à vis sans fin est composé d’une vis sans fin et d’une roue à vis sans fin. Convient pour la fabrication d’engrenages à vis sans fin avec un angle d’axe de 90°. Le réducteur à vis sans fin permet de réaliser de très grands rapports au ralenti avec un seul palier.
La denture présente une forme de flanc K. L’angle de pression est de 15°. Les engrenages à vis sans fin sont livrés percés.
Les couples de sortie T2 indiqués sont les couples de sortie admissibles de la roue à vis sans fin. Ils sont valables pour une vitesse d’entrée de la vis sans fin de 2 800 tr/min.
L’engrenage à vis sans fin 22500-351002 / 22500-352002 n’est disponible qu’avec un profil de vis poli (lissé), un angle de pression de 20° et une roue à denture hélicoïdale.

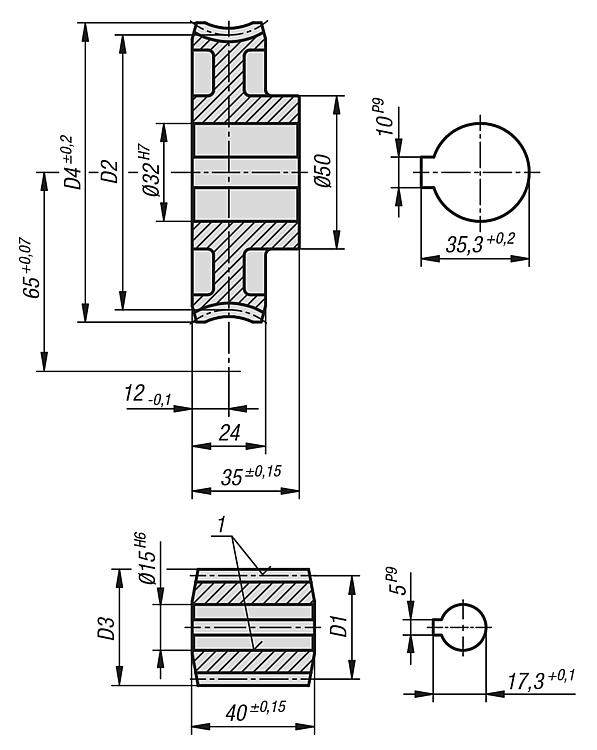

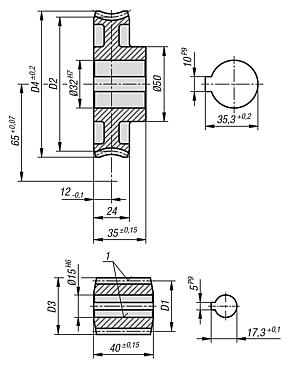

Indication de dessin :Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Figure
| Désignation | Rapport de
transmission | Angle d'hélice | Module | Z1 | D1 | D3 | Z2 | D2 | D4 | Couple de sortie T2
(Nm)
Graisse minérale | Couple de sortie T2
(Nm)
Huile minérale | Couple de sortie T2
(Nm)
Huile synthétique | CAO | Acc. | Prix | Commander |
|---|
| 22500-531004 |  | Vis Sans Fin | - | 25° 51 | 3,5 | 4 | 32,1 | 39,1 | - | - | - | - | - | - |  | | 59,37 € | | | 22500-652006 |  | Engrenage À Vis Sans Fin | 6,25:1 | 25° 51 | 3,5 | - | - | - | 25 | 97,9 | 108 | 101 | 121 | 151 | | | 103,02 € | | | 22500-531008 | | Vis Sans Fin | - | 13° 52 | 2,5 | 3 | 31,29 | 36,29 | - | - | - | - | - | - | | | 59,37 € | | | 22500-652012 | | Engrenage À Vis Sans Fin | 12,66:1 | 13° 52 | 2,5 | - | - | - | 38 | 98,71 | 108 | 156 | 187 | 234 | | | 103,02 € | | | 22500-631019 |  | Vis Sans Fin | - | 10° 8 | 2,5 | 2 | 28,4 | 33,4 | - | - | - | - | - | - | | | 59,37 € | | | 22500-652020 | | Engrenage À Vis Sans Fin | 20:1 | 10° 8 | 2,5 | - | - | - | 40 | 101,6 | 108 | 146 | 176 | 220 | | | 103,02 € | | | 22500-531019 | | Vis Sans Fin | - | 6° 17 | 3,5 | 1 | 32 | 39 | - | - | - | - | - | - | | | 59,37 € | | | 22500-652028 | | Engrenage À Vis Sans Fin | 28:1 | 6° 17 | 3,5 | - | - | - | 28 | 98 | 108 | 192 | 230 | 288 | | | 103,02 € | | | 22500-631034 | | Vis Sans Fin | - | 5° 9 | 2,75 | 1 | 30,6 | 36,1 | - | - | - | - | - | - | | | 59,37 € | | | 22500-652036 | | Engrenage À Vis Sans Fin | 36:1 | 5° 9 | 2,75 | - | - | - | 36 | 99,4 | 108 | 164 | 197 | 246 | | | 103,02 € | | | 22500-531035 | | Vis Sans Fin | - | 3° 51 | 2 | 1 | 29,78 | 33,78 | - | - | - | - | - | - | | | 59,37 € | | | 22500-652050 | | Engrenage À Vis Sans Fin | 50:1 | 3° 51 | 2 | - | - | - | 50 | 100,22 | 108 | 137 | 164 | 205 | | | 103,02 € | | | 22500-531046 | | Vis Sans Fin | - | 2° 47 | 1,5 | 1 | 30,85 | 33,85 | - | - | - | - | - | - | | | 59,37 € | | | 22500-652066 | | Engrenage À Vis Sans Fin | 66:1 | 2° 47 | 1,5 | - | - | - | 66 | 99,15 | 107 | 122 | 146 | 183 | | | 103,02 € | | | 22500-651075 | | Vis Sans Fin | - | 1° 59 | 1,25 | 1 | 36,1 | 38,6 | - | - | - | - | - | - | | | 59,37 € | | | 22500-652075 | | Engrenage À Vis Sans Fin | 75:1 | 1° 59 | 1,25 | - | - | - | 75 | 93,9 | 100 | 125 | 150 | 188 | | | 103,02 € | |
