22500Engrenages à vis sans fin filetés à droite Entraxe 25 mm |
retour |
|
Description de l'article/illustrations du produit |
|
|

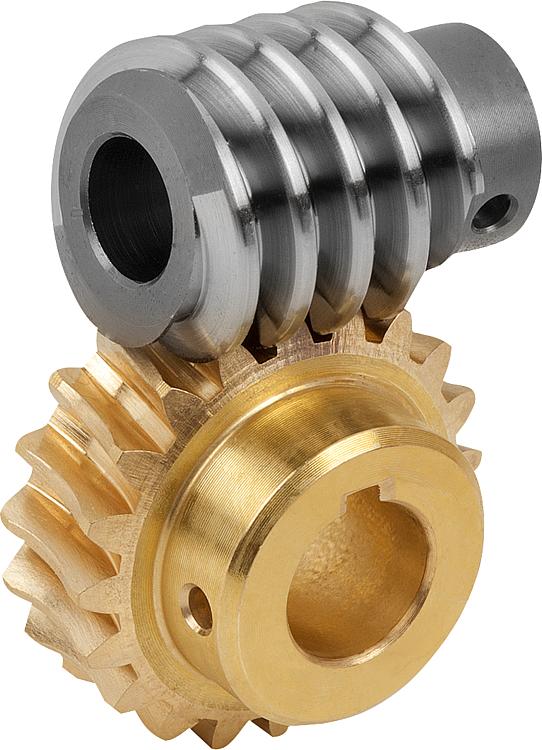

DescriptionMatière :Vis sans fin en acier.
Roue hélicoïdale CuZn37Mn3Al2PbSi-S40.Finition :Vis sans fin avec pas à droite, cémentée HV 620 – 700, flancs et perçage rectifiés.Remarques concernant la commande :Les roues et vis sans fin peuvent seulement être combinées pour former un engrenage si elles ont le même entraxe et le même rapport de transmission.Nota :Un réducteur à vis sans fin est composé d’une vis sans fin et d’une roue à vis sans fin. Convient pour la fabrication d’engrenages à vis sans fin avec un angle d’axe de 90°. Le réducteur à vis sans fin permet de réaliser de très grands rapports au ralenti avec un seul palier.
La denture présente une forme de flanc K. L’angle de pression est de 15°. Les engrenages à vis sans fin sont livrés percés.
Les couples de sortie T2 indiqués sont les couples de sortie admissibles de la roue à vis sans fin. Ils sont valables pour une vitesse d’entrée de la vis sans fin de 2 800 tr/min.
L’engrenage à vis sans fin 22500-351002 / 22500-352002 n’est disponible qu’avec un profil de vis poli (lissé), un angle de pression de 20° et une roue à denture hélicoïdale.

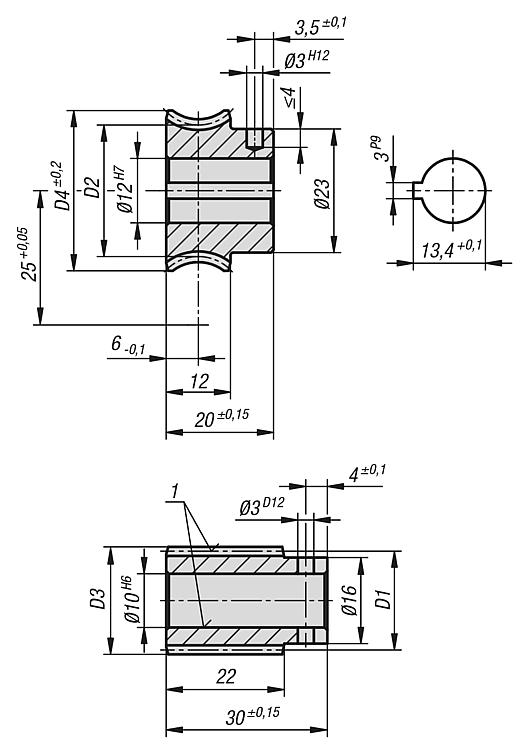

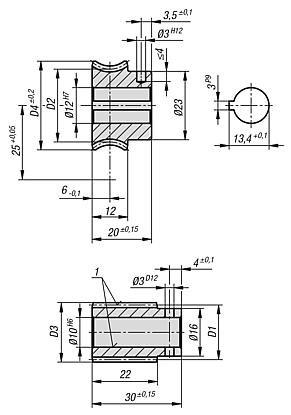

Indication de dessin :Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Figure
| Désignation | Rapport de
transmission | Angle d'hélice | Module | Z1 | D1 | D3 | Z2 | D2 | D4 | Couple de sortie T2
(Nm)
Graisse minérale | Couple de sortie T2
(Nm)
Huile minérale | Couple de sortie T2
(Nm)
Huile synthétique | CAO | Acc. | Prix | Commander |
|---|
| 22500-251004 |  | Vis Sans Fin | - | 20° 29 | 1,4 | 5 | 20 | 22,8 | - | - | - | 5,1 | 6,1 | 7,6 |  | | 42,22 € | | | 22500-252004 |  | Engrenage À Vis Sans Fin | 4:1 | 20° 29 | 1,4 | - | - | - | 20 | 30 | 33,5 | 5,1 | 6,1 | 7,6 | | | 29,31 € | | | 22500-251005 | | Vis Sans Fin | - | 19° 15 | 1,5 | 4 | 18,2 | 21,2 | - | - | - | 6,5 | 7,8 | 9,7 | | | 38,11 € | | | 22500-252005 | | Engrenage À Vis Sans Fin | 5:1 | 19° 15 | 1,5 | - | - | - | 20 | 31,8 | 34,8 | 6,5 | 7,8 | 9,7 | | | 29,31 € | | | 22500-251006 | | Vis Sans Fin | - | 13° 52 | 1,15 | 4 | 19,2 | 21,5 | - | - | - | 6 | 7,2 | 9 | | | 38,11 € | | | 22500-252006 | | Engrenage À Vis Sans Fin | 6,5:1 | 13° 52 | 1,15 | - | - | - | 26 | 30,8 | 34,8 | 6 | 7,2 | 9 | | | 27,93 € | | | 22500-251010 | | Vis Sans Fin | - | 8° 48 | 1,5 | 2 | 19,6 | 22,6 | - | - | - | 5,9 | 7,1 | 8,8 | | | 37,40 € | | | 22500-252010 | | Engrenage À Vis Sans Fin | 10:1 | 8° 48 | 1,5 | - | - | - | 20 | 30,4 | 34,8 | 5,9 | 7,1 | 8,8 | | | 27,93 € | | | 22500-251015 | | Vis Sans Fin | - | 6° 29 | 1 | 2 | 17,7 | 19,7 | - | - | - | 5,7 | 6,8 | 8,5 | | | 37,40 € | | | 22500-252015 | | Engrenage À Vis Sans Fin | 15:1 | 6° 29 | 1 | - | - | - | 30 | 32,3 | 34,8 | 5,7 | 6,8 | 8,5 | | | 27,93 € | | | 22500-251020 | | Vis Sans Fin | - | 4° 19 | 1,5 | 1 | 19,9 | 22,9 | - | - | - | 5,8 | 7 | 8,7 | | | 37,40 € | | | 22500-252020 | | Engrenage À Vis Sans Fin | 20:1 | 4° 19 | 1,5 | - | - | - | 20 | 30,1 | 34,8 | 5,8 | 7 | 8,7 | | | 28,78 € | | | 22500-251025 | | Vis Sans Fin | - | 2° 18 | 1 | 1 | 24,96 | 26,96 | - | - | - | 4,1 | 4,9 | 6,1 | | | 39,11 € | | | 22500-252025 | | Engrenage À Vis Sans Fin | 25:1 | 2° 18 | 1 | - | - | - | 25 | 25,04 | 27,8 | 4,1 | 4,9 | 6,1 | | | 28,78 € | | | 22500-251030 | | Vis Sans Fin | - | 2° 53 | 1 | 1 | 19,9 | 21,9 | - | - | - | 5,9 | 7,1 | 8,8 | | | 39,11 € | | | 22500-252030 | | Engrenage À Vis Sans Fin | 30:1 | 2° 53 | 1 | - | - | - | 30 | 30,1 | 33,5 | 5,9 | 7,1 | 8,8 | | | 28,78 € | | | 22500-251040 | | Vis Sans Fin | - | 2° 33 | 0,8 | 1 | 17,96 | 19,56 | - | - | - | 6,2 | 7,4 | 9,3 | | | 39,11 € | | | 22500-252040 | | Engrenage À Vis Sans Fin | 40:1 | 2° 33 | 0,8 | - | - | - | 40 | 32,04 | 34,8 | 6,2 | 7,4 | 9,3 | | | 28,78 € | | | 22500-251050 | | Vis Sans Fin | - | 1° 43 | 0,6 | 1 | 19,96 | 21,16 | - | - | - | 5,1 | 6,1 | 7,6 | | | 42,22 € | | | 22500-252050 | | Engrenage À Vis Sans Fin | 50:1 | 1° 43 | 0,6 | - | - | - | 50 | 30,04 | 33,5 | 5,1 | 6,1 | 7,6 | | | 28,78 € | |
