        Engrenages à vis sans fin filetés à droite Entraxe 40 mm

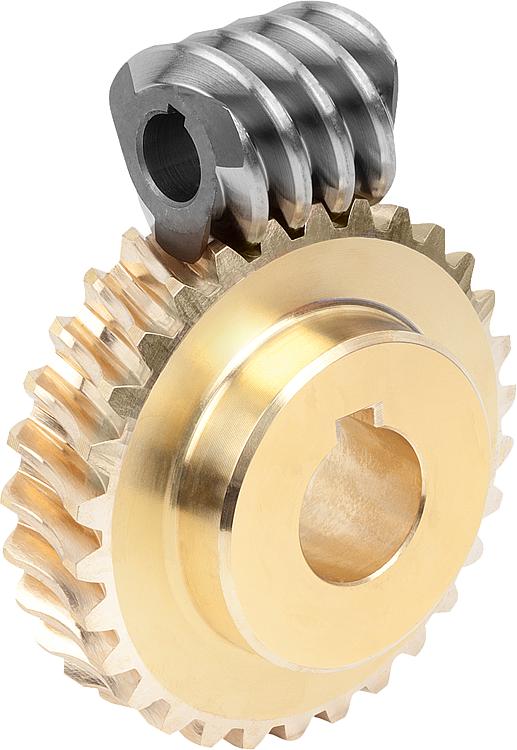

Description de l'article/illustrations du produit

DescriptionMatière :Vis sans fin en acier.
Roue hélicoïdale CuZn37Mn3Al2PbSi-S40.Finition :Vis sans fin avec pas à droite, cémentée HV 620 – 700, flancs et perçage rectifiés.Remarques concernant la commande :Les roues et vis sans fin peuvent seulement être combinées pour former un engrenage si elles ont le même entraxe et le même rapport de transmission.Nota :Un réducteur à vis sans fin est composé d’une vis sans fin et d’une roue à vis sans fin. Convient pour la fabrication d’engrenages à vis sans fin avec un angle d’axe de 90°. Le réducteur à vis sans fin permet de réaliser de très grands rapports au ralenti avec un seul palier.

La denture présente une forme de flanc K. L’angle de pression est de 15°. Les engrenages à vis sans fin sont livrés percés.

Les couples de sortie T2 indiqués sont les couples de sortie admissibles de la roue à vis sans fin. Ils sont valables pour une vitesse d’entrée de la vis sans fin de 2 800 tr/min.

L’engrenage à vis sans fin 22500-351002 / 22500-352002 n’est disponible qu’avec un profil de vis poli (lissé), un angle de pression de 20° et une roue à denture hélicoïdale.

Indication de dessin :

1) rectifié

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 22500 Engrenages à vis sans fin filetés à droite Entraxe 40 mm

711 kB

Informations techniques pour les engrenages à roue et vis sans fin

300 kB

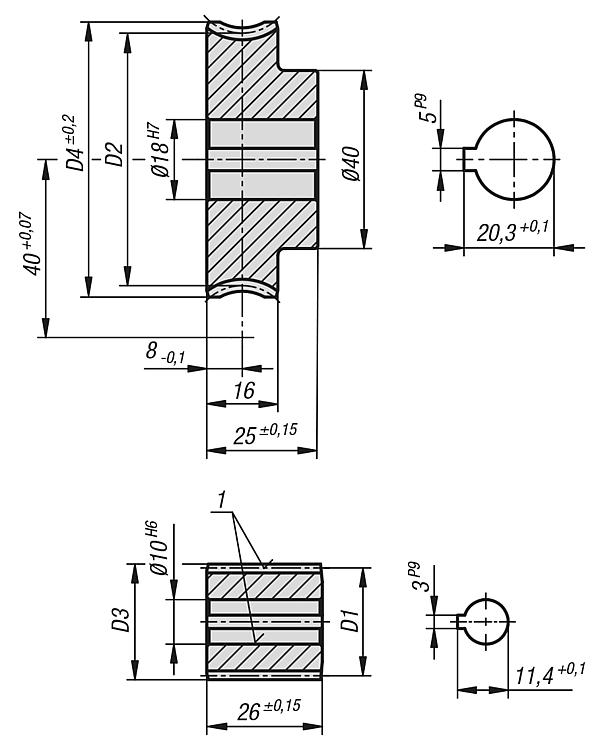

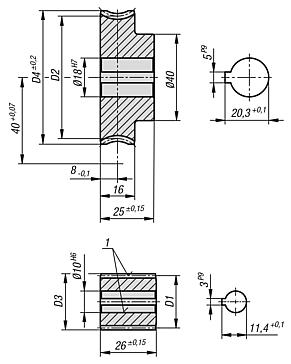

Dessins

Sélection/filtre d'articles

Référence	Désignation	Rapport de transmission	Angle d'hélice	Module	Z1	D1	D3	Z2	D2	D4	Couple de sortie T2 (Nm) Graisse minérale	Couple de sortie T2 (Nm) Huile minérale	Couple de sortie T2 (Nm) Huile synthétique	Prix
22500-401006	Vis Sans Fin	-	21° 19	2	4	22	26	-	-	-	29,5	35,4	44,2	50,11 €
22500-402006	Engrenage À Vis Sans Fin	6,75:1	21° 19	2	-	-	-	27	58	64	29,5	35,4	44,2	52,80 €
22500-401008	Vis Sans Fin	-	16° 35	2,25	3	23,64	28,14	-	-	-	27,5	33	41,2	50,11 €
22500-402008	Engrenage À Vis Sans Fin	8:1	16° 35	2,25	-	-	-	24	56,36	62,5	27,5	33	41,2	52,80 €
22500-401010	Vis Sans Fin	-	16° 1	1,9	3	20,66	24,46	-	-	-	29,5	35,4	44,2	50,11 €
22500-402010	Engrenage À Vis Sans Fin	10:1	16° 1	1,9	-	-	-	30	59,34	65	29,5	35,4	44,2	52,80 €
22500-401012	Vis Sans Fin	-	10° 21	1,5	3	25,05	28,05	-	-	-	25,2	30,2	37,8	50,11 €
22500-402012	Engrenage À Vis Sans Fin	12:1	10° 21	1,5	-	-	-	36	54,95	60	25,2	30,2	37,8	52,80 €
22500-401015	Vis Sans Fin	-	9° 53	1,9	2	22,14	25,94	-	-	-	28	33,6	42	42,54 €
22500-402015	Engrenage À Vis Sans Fin	15:1	9° 53	1,9	-	-	-	30	57,86	64	28	33,6	42	52,80 €
22500-401020	Vis Sans Fin	-	8° 59	1,5	2	19,2	22,2	-	-	-	28,9	34,6	43,3	42,54 €
22500-402020	Engrenage À Vis Sans Fin	20:1	8° 59	1,5	-	-	-	40	60,8	66	28,9	34,6	43,3	52,80 €
22500-401025	Vis Sans Fin	-	5° 58	1,15	2	22,15	24,45	-	-	-	24,4	29,2	36,6	42,54 €
22500-402025	Engrenage À Vis Sans Fin	25:1	5° 58	1,15	-	-	-	50	57,85	62	24,4	29,2	36,6	52,80 €
22500-401028	Vis Sans Fin	-	4° 47	2	1	24	28	-	-	-	28,4	34	42,6	42,54 €
22500-402028	Engrenage À Vis Sans Fin	28:1	4° 47	2	-	-	-	28	56	61,5	28,4	34	42,6	52,80 €
22500-401030	Vis Sans Fin	-	5° 50	2	1	19,68	23,68	-	-	-	30,1	36,1	45,1	42,54 €
22500-402030	Engrenage À Vis Sans Fin	30:1	5° 50	2	-	-	-	30	60,32	66	30,1	36,1	45,1	52,80 €
22500-401035	Vis Sans Fin	-	5° 26	1,75	1	18,48	21,98	-	-	-	31	37,2	46,5	42,54 €
22500-402035	Engrenage À Vis Sans Fin	35:1	5° 26	1,75	-	-	-	35	61,52	67	31	37,2	46,5	52,80 €
22500-401036	Vis Sans Fin	-	3° 19	1,5	1	25,91	28,91	-	-	-	23,9	28,6	35,8	42,54 €
22500-402036	Engrenage À Vis Sans Fin	36:1	3° 19	1,5	-	-	-	36	54,09	59	23,9	28,6	35,8	52,80 €
22500-401040	Vis Sans Fin	-	4° 20	1,5	1	19,83	22,83	-	-	-	28,3	33,9	42,4	42,54 €
22500-402040	Engrenage À Vis Sans Fin	40:1	4° 20	1,5	-	-	-	40	60,17	65	28,3	33,9	42,4	52,80 €
22500-401050	Vis Sans Fin	-	4° 8	1,25	1	17,3	19,8	-	-	-	27	32,4	40,5	42,54 €
22500-402050	Engrenage À Vis Sans Fin	50:1	4° 8	1,25	-	-	-	50	62,7	68	27	32,4	40,5	52,80 €
22500-401056	Vis Sans Fin	-	2° 23	1	1	24	26	-	-	-	21,9	26,2	32,8	42,54 €
22500-402056	Engrenage À Vis Sans Fin	56:1	2° 23	1	-	-	-	56	56	59	21,9	26,2	32,8	52,80 €
22500-401060	Vis Sans Fin	-	1° 59	0,9	1	25,92	27,72	-	-	-	19,3	23,1	28,9	49,08 €
22500-402060	Engrenage À Vis Sans Fin	60:1	1° 59	0,9	-	-	-	60	54,08	57,5	19,3	23,1	28,9	61,36 €
22500-401070	Vis Sans Fin	-	3° 3	0,9	1	16,91	18,71	-	-	-	24,1	28,9	36,1	49,08 €
22500-402070	Engrenage À Vis Sans Fin	70:1	3° 3	0,9	-	-	-	70	63,09	67	24,1	28,9	36,1	61,36 €
22500-401075	Vis Sans Fin	-	1° 48	0,75	1	23,75	25,25	-	-	-	18,8	22,5	28,2	49,08 €
22500-402075	Engrenage À Vis Sans Fin	75:1	1° 48	0,75	-	-	-	75	56,26	60	18,8	22,5	28,2	61,36 €
22500-401080	Vis Sans Fin	-	2° 10	0,75	1	19,9	21,4	-	-	-	20,1	24,1	30,1	49,08 €
22500-402080	Engrenage À Vis Sans Fin	80:1	2° 10	0,75	-	-	-	80	60,1	64	20,1	24,1	30,1	61,36 €
22500-401090	Vis Sans Fin	-	2° 22	0,7	1	16,95	18,35	-	-	-	19,1	22,9	28,6	49,08 €
22500-402090	Engrenage À Vis Sans Fin	90:1	2° 22	0,7	-	-	-	90	63,05	67	19,1	22,9	28,6	61,36 €
