        Engrenages à vis sans fin filetés à droite Entraxe 50 mm

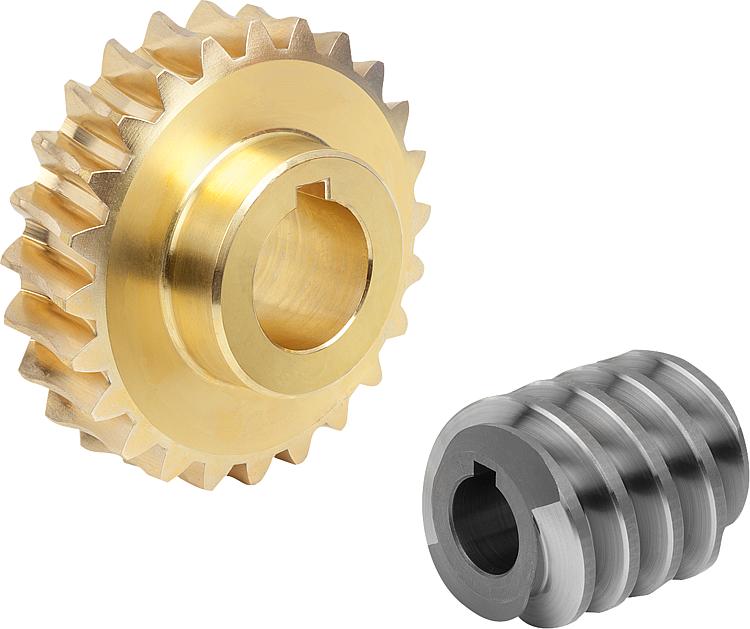

Description de l'article/illustrations du produit

DescriptionMatière :Vis sans fin en acier.
Roue hélicoïdale CuZn37Mn3Al2PbSi-S40.Finition :Vis sans fin avec pas à droite, cémentée HV 620 – 700, flancs et perçage rectifiés.Remarques concernant la commande :Les roues et vis sans fin peuvent seulement être combinées pour former un engrenage si elles ont le même entraxe et le même rapport de transmission.Nota :Un réducteur à vis sans fin est composé d’une vis sans fin et d’une roue à vis sans fin. Convient pour la fabrication d’engrenages à vis sans fin avec un angle d’axe de 90°. Le réducteur à vis sans fin permet de réaliser de très grands rapports au ralenti avec un seul palier.

La denture présente une forme de flanc K. L’angle de pression est de 15°. Les engrenages à vis sans fin sont livrés percés.

Les couples de sortie T2 indiqués sont les couples de sortie admissibles de la roue à vis sans fin. Ils sont valables pour une vitesse d’entrée de la vis sans fin de 2 800 tr/min.

L’engrenage à vis sans fin 22500-351002 / 22500-352002 n’est disponible qu’avec un profil de vis poli (lissé), un angle de pression de 20° et une roue à denture hélicoïdale.

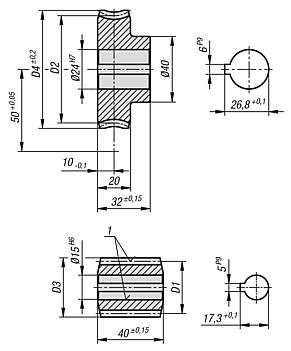

Indication de dessin :

1) rectifié

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 22500 Engrenages à vis sans fin filetés à droite Entraxe 50 mm

699 kB

Informations techniques pour les engrenages à roue et vis sans fin

300 kB

Dessins

Sélection/filtre d'articles

Référence	Désignation	Rapport de transmission	Angle d'hélice	Module	Z1	D1	D3	Z2	D2	D4	Couple de sortie T2 (Nm) Graisse minérale	Couple de sortie T2 (Nm) Huile minérale	Couple de sortie T2 (Nm) Huile synthétique	Prix
22500-531004	Vis Sans Fin	-	25° 51	3,5	4	32,1	39,1	-	-	-	-	-	-	59,37 €
22500-502004	Engrenage À Vis Sans Fin	4,25:1	25° 51	3,5	-	-	-	17	67,9	77	34	40,8	51	69,38 €
22500-531006	Vis Sans Fin	-	19° 17	3,5	3	31,8	38,8	-	-	-	-	-	-	59,37 €
22500-502006	Engrenage À Vis Sans Fin	6:1	19° 17	3,5	-	-	-	18	68,2	77	52	62,4	78	69,38 €
22500-531008	Vis Sans Fin	-	13° 52	2,5	3	31,29	36,29	-	-	-	-	-	-	59,37 €
22500-502008	Engrenage À Vis Sans Fin	8,66:1	13° 52	2,5	-	-	-	26	68,71	77	64,3	77,1	96,4	69,38 €
22500-531012	Vis Sans Fin	-	10° 23	2,75	2	30,5	36	-	-	-	-	-	-	59,37 €
22500-502012	Engrenage À Vis Sans Fin	12:1	10° 23	2,75	-	-	-	24	69,5	77	66,4	79,6	99,6	69,38 €
22500-531013	Vis Sans Fin	-	9° 38	2,5	2	29,9	34,9	-	-	-	-	-	-	59,37 €
22500-502014	Engrenage À Vis Sans Fin	13,5:1	9° 38	2,5	-	-	-	27	70,1	77	62,8	75,4	94,2	69,38 €
22500-531019	Vis Sans Fin	-	6° 17	3,5	1	32	39	-	-	-	-	-	-	59,37 €
22500-502019	Engrenage À Vis Sans Fin	19:1	6° 17	3,5	-	-	-	19	68	77	78,2	93,8	117,3	69,38 €
22500-531023	Vis Sans Fin	-	5° 38	3	1	30,58	36,58	-	-	-	-	-	-	59,37 €
22500-502023	Engrenage À Vis Sans Fin	23:1	5° 38	3	-	-	-	23	69,42	77	71,1	85,3	106,6	69,38 €
22500-531027	Vis Sans Fin	-	4° 40	2,5	1	30,73	35,73	-	-	-	-	-	-	59,37 €
22500-502027	Engrenage À Vis Sans Fin	27:1	4° 40	2,5	-	-	-	27	69,27	77	64,5	77,4	96,7	69,38 €
22500-531035	Vis Sans Fin	-	3° 51	2	1	29,78	33,78	-	-	-	-	-	-	59,37 €
22500-502035	Engrenage À Vis Sans Fin	35:1	3° 51	2	-	-	-	35	70,22	77	56,7	68	85	69,38 €
22500-531046	Vis Sans Fin	-	2° 47	1,5	1	30,85	33,85	-	-	-	-	-	-	59,37 €
22500-502046	Engrenage À Vis Sans Fin	46:1	2° 47	1,5	-	-	-	46	69,15	74	50,6	60,7	75,9	69,38 €
22500-531055	Vis Sans Fin	-	2° 19	1,25	1	30,9	33,4	-	-	-	-	-	-	59,37 €
22500-502055	Engrenage À Vis Sans Fin	55:1	2° 19	1,25	-	-	-	55	69,1	74	46,2	55,4	69,3	69,38 €
22500-531075	Vis Sans Fin	-	1° 51	1	1	30,9	32,9	-	-	-	-	-	-	59,37 €
22500-502069	Engrenage À Vis Sans Fin	69:1	1° 51	1	-	-	-	69	69,1	74	41,4	49,6	62,8	69,38 €
