03099Doigt d’indexage verrouillable |
retour |
|
|

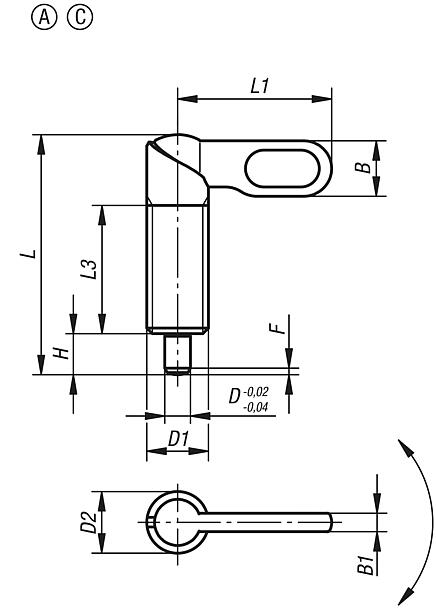

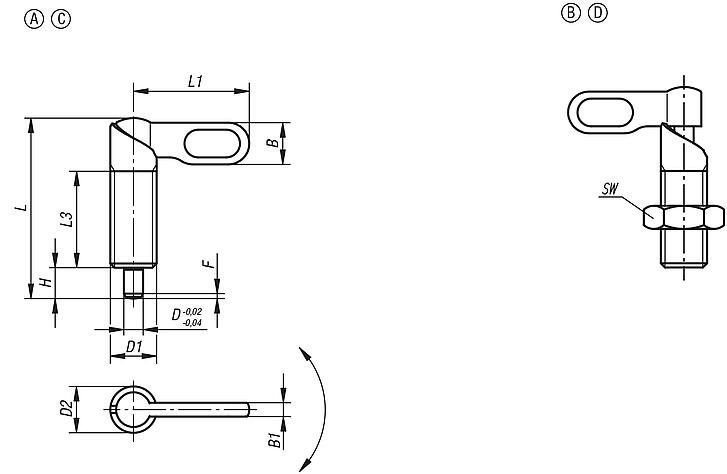

DescriptionMatière :Acier classe de résistance : 5.8.Finition :Bruni. Doigt d'indexage trempé et rectifié.Nota :Les doigts d’indexage verrouillables sont utilisés lorsque l'application nécessite parfois que le doigt soit rétracté. Tourner le levier de 180° pour enclencher le verrouillage. Une encoche d’arrêt permet de maintenir le levier dans cette position.Indication de dessin :Forme A: poignée non revêtue, sans écrou
Forme C: poignée revêtue de poudre, sans écrou

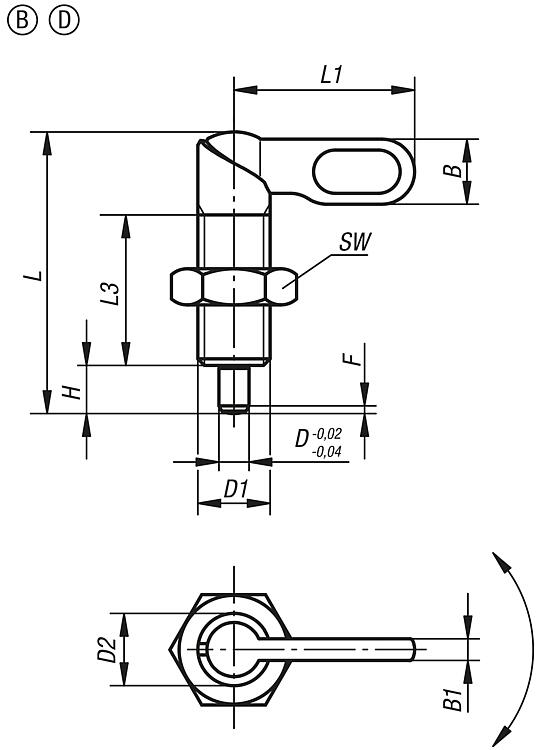

Forme B: poignée non revêtue, avec écrou
Forme D: poignée revêtue de poudre, avec écrou TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Référence
Forme A | Référence
Forme C | D | D1 | D2 | L | L1 | L3 | B | B1 | H | F x 30° | Force du
ressort initiale
F1 env. N | Force du
ressort finale
F2 env. N | Filtre |
|---|
| 03099-040410 | 03099-060410 | 4 | M10 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 1 | 8 | 14 |  | | 03099-040510 | 03099-060510 | 5 | M10 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 1,3 | 8 | 14 | | | 03099-040610 | 03099-060610 | 6 | M10 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 1,8 | 8 | 14 | | | 03099-0404101 | 03099-0604101 | 4 | M10x1 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 1 | 8 | 14 | | | 03099-0405101 | 03099-0605101 | 5 | M10x1 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 1,3 | 8 | 14 | | | 03099-0406101 | 03099-0606101 | 6 | M10x1 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 1,8 | 8 | 14 | | | 03099-040512 | 03099-060512 | 5 | M12 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 1,3 | 8 | 15 | | | 03099-040612 | 03099-060612 | 6 | M12 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 1,8 | 8 | 15 | | | 03099-040812 | 03099-060812 | 8 | M12 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 2,3 | 8 | 15 | | | 03099-0405121 | 03099-0605121 | 5 | M12x1,5 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 1,3 | 8 | 15 | | | 03099-0406121 | 03099-0606121 | 6 | M12x1,5 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 1,8 | 8 | 15 | | | 03099-0408121 | 03099-0608121 | 8 | M12x1,5 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 2,3 | 8 | 15 | | | 03099-040616 | 03099-060616 | 6 | M16 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 1,8 | 15 | 35 | | | 03099-040816 | 03099-060816 | 8 | M16 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 2,3 | 15 | 35 | | | 03099-041016 | 03099-061016 | 10 | M16 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 2,8 | 15 | 35 | | | 03099-0406161 | 03099-0606161 | 6 | M16x1,5 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 1,8 | 15 | 35 | | | 03099-0408161 | 03099-0608161 | 8 | M16x1,5 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 2,3 | 15 | 35 | | | 03099-0410161 | 03099-0610161 | 10 | M16x1,5 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 2,8 | 15 | 35 | | | 03099-040820 | 03099-060820 | 8 | M20 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 2,3 | 20 | 60 | | | 03099-041020 | 03099-061020 | 10 | M20 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 2,8 | 20 | 60 | | | 03099-041220 | 03099-061220 | 12 | M20 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 3 | 20 | 60 | | | 03099-0408201 | 03099-0608201 | 8 | M20x1,5 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 2,3 | 20 | 60 | | | 03099-0410201 | 03099-0610201 | 10 | M20x1,5 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 2,8 | 20 | 60 | | | 03099-0412201 | 03099-0612201 | 12 | M20x1,5 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 3 | 20 | 60 | |
|
Référence
Forme B | Référence
Forme D | D | D1 | D2 | L | L1 | L3 | B | B1 | H | SW | F x 30° | Force du
ressort initiale
F1 env. N | Force du
ressort finale
F2 env. N | Filtre |
|---|
| 03099-050410 | 03099-070410 | 4 | M10 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 17 | 1 | 8 | 14 | | | 03099-050510 | 03099-070510 | 5 | M10 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 17 | 1,3 | 8 | 14 | | | 03099-050610 | 03099-070610 | 6 | M10 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 17 | 1,8 | 8 | 14 | | | 03099-0504101 | 03099-0704101 | 4 | M10x1 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 17 | 1 | 8 | 14 | | | 03099-0505101 | 03099-0705101 | 5 | M10x1 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 17 | 1,3 | 8 | 14 | | | 03099-0506101 | 03099-0706101 | 6 | M10x1 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 17 | 1,8 | 8 | 14 | | | 03099-050512 | 03099-070512 | 5 | M12 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 19 | 1,3 | 8 | 15 | | | 03099-050612 | 03099-070612 | 6 | M12 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 19 | 1,8 | 8 | 15 | | | 03099-050812 | 03099-070812 | 8 | M12 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 19 | 2,3 | 8 | 15 | | | 03099-0505121 | 03099-0705121 | 5 | M12x1,5 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 19 | 1,3 | 8 | 15 | | | 03099-0506121 | 03099-0706121 | 6 | M12x1,5 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 19 | 1,8 | 8 | 15 | | | 03099-0508121 | 03099-0708121 | 8 | M12x1,5 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 19 | 2,3 | 8 | 15 | | | 03099-050616 | 03099-070616 | 6 | M16 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 24 | 1,8 | 15 | 35 | | | 03099-050816 | 03099-070816 | 8 | M16 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 24 | 2,3 | 15 | 35 | | | 03099-051016 | 03099-071016 | 10 | M16 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 24 | 2,8 | 15 | 35 | | | 03099-0506161 | 03099-0706161 | 6 | M16x1,5 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 24 | 1,8 | 15 | 35 | | | 03099-0508161 | 03099-0708161 | 8 | M16x1,5 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 24 | 2,3 | 15 | 35 | | | 03099-0510161 | 03099-0710161 | 10 | M16x1,5 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 24 | 2,8 | 15 | 35 | | | 03099-050820 | 03099-070820 | 8 | M20 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 30 | 2,3 | 20 | 60 | | | 03099-051020 | 03099-071020 | 10 | M20 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 30 | 2,8 | 20 | 60 | | | 03099-051220 | 03099-071220 | 12 | M20 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 30 | 3 | 20 | 60 | | | 03099-0508201 | 03099-0708201 | 8 | M20x1,5 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 30 | 2,3 | 20 | 60 | | | 03099-0510201 | 03099-0710201 | 10 | M20x1,5 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 30 | 2,8 | 20 | 60 | | | 03099-0512201 | 03099-0712201 | 12 | M20x1,5 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 30 | 3 | 20 | 60 | |
|
