Doigt d'indexage en inox avec bouton de manœuvre en inox

03089

Doigt d'indexage en inox avec bouton de manœuvre en inox

Produits
- Vue d'ensemble des produits
  - Système flexible de pièces standardisées
    - Poussoirs à ressort Doigts d'indexage Butées Eléments de positionnement et de centrage Fixations Lardons
      - Doigt d’indexage à corps lisse
        Doigt d'indexage en inox avec bouton de manœuvre en inox

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionDescription du produit :Les doigts d’indexage sont utilisés quand il faut éviter tout déplacement transversal. Le déblocage du doigt d’indexage s'obtient en tirant sur le bouton. Pour verrouiller cette position, utiliser la forme C ou D avec encoche d’arrêt.Matière :

Modèle en inox A1 :
Douille filetée et bouton de manœuvre 1.4305.
Doigt d’arrêt trempé 1.4034.
Doigt d’arrêt non trempé 1.4305.

Modèle en inox A4 :
Douille filetée, bouton de manœuvre et doigt d’arrêt 1.4404.

Finition :Modèle en inox A1 :
Douille filetée et bouton de manœuvre bruts.
Doigt d’arrêt trempé et rectifié, brut.
Doigt d’arrêt non trempé et rectifié, brut.

Modèle en inox A4 :
Douille filetée brute.
Bouton de manœuvre brut ou grenaillé.
Doigt d’arrêt rectifié et nickelé chimiquement.
Doigt d’arrêt rectifié, brut.Nota :Les matériaux utilisés permettent des applications variées.
Pour les cas exigeant une très grande résistance à la corrosion, nous recommandons les doigts d’indexage en inox A4.
Sur demande :Finitions spéciales.Accessoires :Entretoises 03089.
Kits de fixation pour pièces à parois minces 03094-10.Indication de dessin :

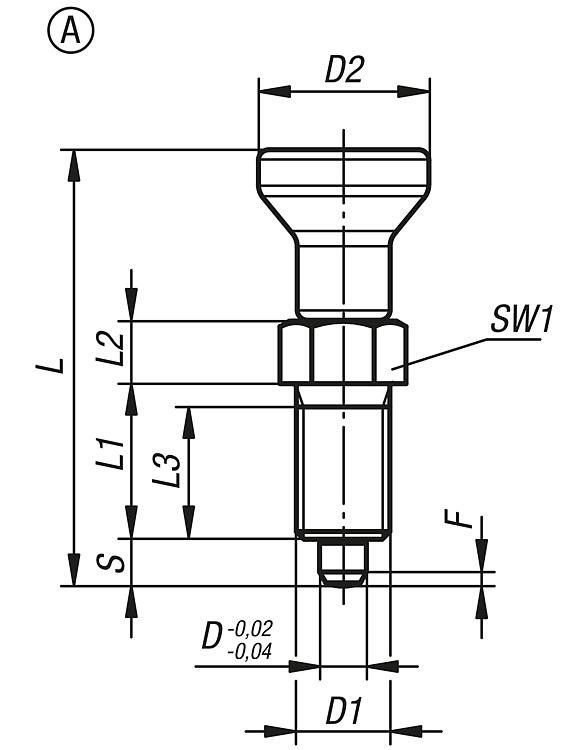

Forme A:sans encoche d’arrêt, sans contre-écrou
Forme B:sans encoche d’arrêt, avec contre-écrou

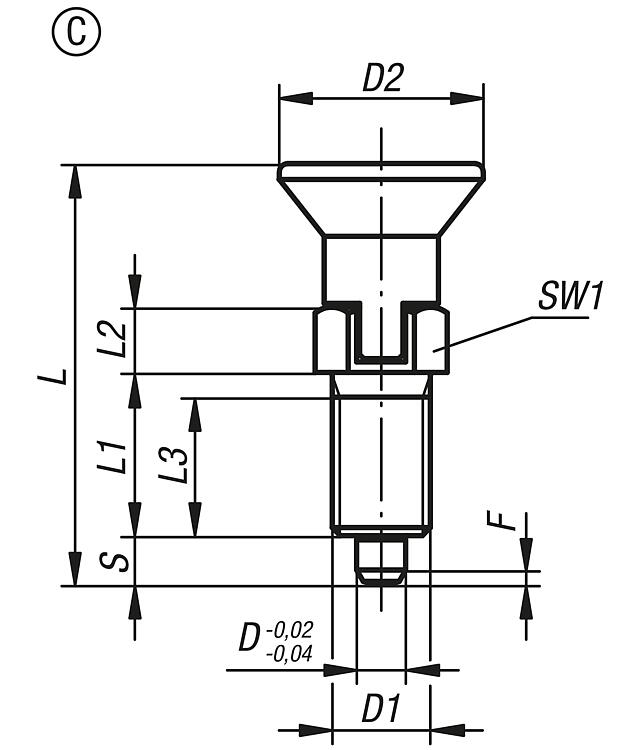

Forme C:avec encoche d'arrêt, sans contre-écrou

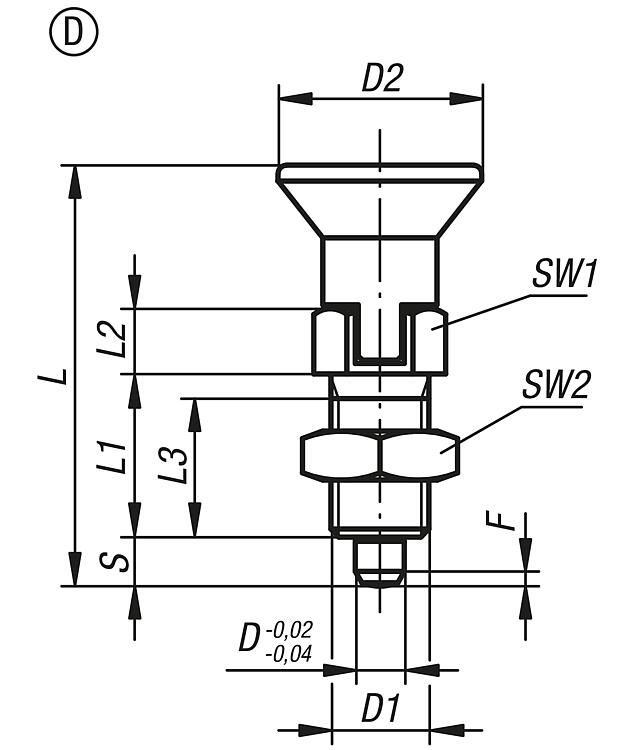

Forme D:avec encoche d'arrêt, avec contre-écrou

Caractéristiques :

RoHS

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 03089 Doigt d'indexage en inox avec bouton de manœuvre en inox

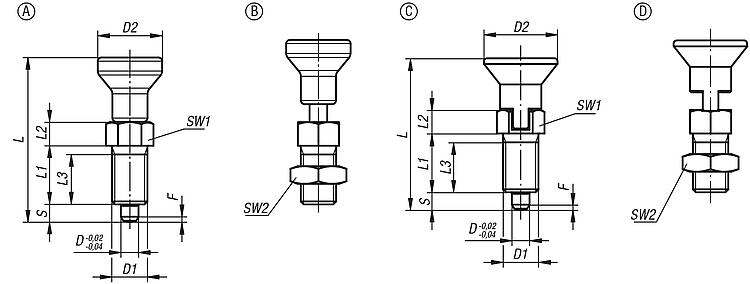

Dessins (aperçu complet)

Doigt d'indexage en inox avec bouton de manœuvre en inox

Doigt d'indexage en inox avec bouton de manœuvre en inox

Dessins

Doigt d'indexage en inox avec bouton de manœuvre en inox

Sélection/filtre d'articles

Référence	Forme	Matière du corps de base	Code acier	Bouton de manœuvre	Goupille	D	D1	D2	L	L1	L2	L3	Course S	SW1	F x 30°	Force du ressort initiale F1 env. N	Force du ressort finale F2 env. N	CAO	Acc.	Prix	Commander
03089-001903	A	acier inoxydable	1.4034	-	traitée	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	4,5	10			18,48 €
03089-001004	A	acier inoxydable	1.4034	-	traitée	4	M8x1	18	43	15	6	13	4	10	1	6	12			17,61 €
03089-001105	A	acier inoxydable	1.4034	-	traitée	5	M10x1	21	50	17	7	15	5	13	1,3	5	12			15,05 €
03089-001206	A	acier inoxydable	1.4034	-	traitée	6	M12x1,5	25	59	20	8	17	6	14	1,8	6	14			17,78 €
03089-001308	A	acier inoxydable	1.4034	-	traitée	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35			24,90 €
03089-001410	A	acier inoxydable	1.4034	-	traitée	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	34			29,54 €
03089-001412	A	acier inoxydable	1.4034	-	traitée	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39			49,25 €
03089-001516	A	acier inoxydable	1.4034	-	traitée	16	M24x2	40	106	32	18	28	16	27	3,2	20	46			55,97 €
03089-111903	A	acier inoxydable	1.4305	-	non traité	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	4,5	10			18,48 €
03089-111004	A	acier inoxydable	1.4305	-	non traité	4	M8x1	18	43	15	6	13	4	10	1	6	12			17,61 €
03089-111105	A	acier inoxydable	1.4305	-	non traité	5	M10x1	21	50	17	7	15	5	13	1,3	5	12			15,05 €
03089-111206	A	acier inoxydable	1.4305	-	non traité	6	M12x1,5	25	59	20	8	17	6	14	1,8	6	14			17,78 €
03089-111308	A	acier inoxydable	1.4305	-	non traité	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35			24,90 €
03089-111410	A	acier inoxydable	1.4305	-	non traité	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	34			29,54 €
03089-111412	A	acier inoxydable	1.4305	-	non traité	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39			49,25 €
03089-111516	A	acier inoxydable	1.4305	-	non traité	16	M24x2	40	106	32	18	28	16	27	3,2	20	46			55,97 €
03089-061903	A	acier inoxydable	1.4404	naturel	nickelé	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5			23,94 €
03089-061004	A	acier inoxydable	1.4404	naturel	nickelé	4	M8x1	18	43	15	6	13	4	10	1	7	15,5			22,82 €
03089-061105	A	acier inoxydable	1.4404	naturel	nickelé	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5			19,54 €
03089-061206	A	acier inoxydable	1.4404	naturel	nickelé	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5			23,08 €
03089-061308	A	acier inoxydable	1.4404	naturel	nickelé	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35			32,30 €
03089-061410	A	acier inoxydable	1.4404	naturel	nickelé	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30			35,45 €
03089-061412	A	acier inoxydable	1.4404	naturel	nickelé	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39			51,60 €
03089-061516	A	acier inoxydable	1.4404	naturel	nickelé	16	M24x2	40	106	32	18	28	16	27	3,2	20	40			61,42 €
03089-171903	A	acier inoxydable	1.4404	naturel	naturel	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5			23,94 €
03089-171004	A	acier inoxydable	1.4404	naturel	naturel	4	M8x1	18	43	15	6	13	4	10	1	7	15,5			22,82 €
03089-171105	A	acier inoxydable	1.4404	naturel	naturel	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5			19,54 €
03089-171206	A	acier inoxydable	1.4404	naturel	naturel	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5			23,08 €
03089-171308	A	acier inoxydable	1.4404	naturel	naturel	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35			32,30 €
03089-171410	A	acier inoxydable	1.4404	naturel	naturel	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30			35,45 €
03089-171412	A	acier inoxydable	1.4404	naturel	naturel	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39			51,60 €
03089-171516	A	acier inoxydable	1.4404	naturel	naturel	16	M24x2	40	106	32	18	28	16	27	3,2	20	40			61,42 €
03089-0619031	A	acier inoxydable	1.4404	grenaillé	nickelé	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5			23,94 €
03089-0610041	A	acier inoxydable	1.4404	grenaillé	nickelé	4	M8x1	18	43	15	6	13	4	10	1	7	15,5			22,82 €
03089-0611051	A	acier inoxydable	1.4404	grenaillé	nickelé	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5			19,54 €
03089-0612061	A	acier inoxydable	1.4404	grenaillé	nickelé	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5			23,08 €
03089-0613081	A	acier inoxydable	1.4404	grenaillé	nickelé	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35			32,30 €
03089-0614101	A	acier inoxydable	1.4404	grenaillé	nickelé	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30			35,45 €
03089-0614121	A	acier inoxydable	1.4404	grenaillé	nickelé	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39			51,60 €
03089-0615161	A	acier inoxydable	1.4404	grenaillé	nickelé	16	M24x2	40	106	32	18	28	16	27	3,2	20	40			61,42 €
03089-1719031	A	acier inoxydable	1.4404	grenaillé	naturel	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5			23,94 €
03089-1710041	A	acier inoxydable	1.4404	grenaillé	naturel	4	M8x1	18	43	15	6	13	4	10	1	7	15,5			22,82 €
03089-1711051	A	acier inoxydable	1.4404	grenaillé	naturel	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5			19,54 €
03089-1712061	A	acier inoxydable	1.4404	grenaillé	naturel	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5			23,08 €
03089-1713081	A	acier inoxydable	1.4404	grenaillé	naturel	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35			32,30 €
03089-1714101	A	acier inoxydable	1.4404	grenaillé	naturel	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30			35,45 €
03089-1714121	A	acier inoxydable	1.4404	grenaillé	naturel	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39			51,60 €
03089-1715161	A	acier inoxydable	1.4404	grenaillé	naturel	16	M24x2	40	106	32	18	28	16	27	3,2	20	40			61,42 €

Doigt d'indexage en inox avec bouton de manœuvre en inox et contre-écrou

Dessins

Doigt d'indexage en inox avec bouton de manœuvre en inox et contre-écrou

Sélection/filtre d'articles

Référence	Forme	Matière du corps de base	Code acier	Bouton de manœuvre	Goupille	D	D1	D2	L	L1	L2	L3	Course S	SW1	SW2	F x 30°	Force du ressort initiale F1 env. N	Force du ressort finale F2 env. N	CAO	Acc.	Prix	Commander
03089-002903	B	acier inoxydable	1.4034	-	traitée	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	4,5	10			19,71 €
03089-002004	B	acier inoxydable	1.4034	-	traitée	4	M8x1	18	43	15	6	13	4	10	13	1	6	12			18,77 €
03089-002105	B	acier inoxydable	1.4034	-	traitée	5	M10x1	21	50	17	7	15	5	13	17	1,3	5	12			16,13 €
03089-002206	B	acier inoxydable	1.4034	-	traitée	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	6	14			18,92 €
03089-002308	B	acier inoxydable	1.4034	-	traitée	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35			25,24 €
03089-002410	B	acier inoxydable	1.4034	-	traitée	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	34			32,40 €
03089-002412	B	acier inoxydable	1.4034	-	traitée	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39			50,97 €
03089-002516	B	acier inoxydable	1.4034	-	traitée	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	46			57,93 €
03089-112903	B	acier inoxydable	1.4305	-	non traité	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	4,5	10			19,71 €
03089-112004	B	acier inoxydable	1.4305	-	non traité	4	M8x1	18	43	15	6	13	4	10	13	1	6	12			18,77 €
03089-112105	B	acier inoxydable	1.4305	-	non traité	5	M10x1	21	50	17	7	15	5	13	17	1,3	5	12			16,13 €
03089-112206	B	acier inoxydable	1.4305	-	non traité	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	6	14			18,92 €
03089-112308	B	acier inoxydable	1.4305	-	non traité	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35			25,24 €
03089-112410	B	acier inoxydable	1.4305	-	non traité	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	34			32,40 €
03089-112412	B	acier inoxydable	1.4305	-	non traité	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39			50,97 €
03089-112516	B	acier inoxydable	1.4305	-	non traité	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	46			57,93 €
03089-062903	B	acier inoxydable	1.4404	naturel	nickelé	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5			25,59 €
03089-062004	B	acier inoxydable	1.4404	naturel	nickelé	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5			24,36 €
03089-062105	B	acier inoxydable	1.4404	naturel	nickelé	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5			20,92 €
03089-062206	B	acier inoxydable	1.4404	naturel	nickelé	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5			24,56 €
03089-062308	B	acier inoxydable	1.4404	naturel	nickelé	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35			32,78 €
03089-062410	B	acier inoxydable	1.4404	naturel	nickelé	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30			38,87 €
03089-062412	B	acier inoxydable	1.4404	naturel	nickelé	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39			53,43 €
03089-062516	B	acier inoxydable	1.4404	naturel	nickelé	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40			63,62 €
03089-172903	B	acier inoxydable	1.4404	naturel	naturel	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5			25,59 €
03089-172004	B	acier inoxydable	1.4404	naturel	naturel	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5			24,36 €
03089-172105	B	acier inoxydable	1.4404	naturel	naturel	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5			20,92 €
03089-172206	B	acier inoxydable	1.4404	naturel	naturel	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5			24,56 €
03089-172308	B	acier inoxydable	1.4404	naturel	naturel	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35			32,78 €
03089-172410	B	acier inoxydable	1.4404	naturel	naturel	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30			38,87 €
03089-172412	B	acier inoxydable	1.4404	naturel	naturel	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39			53,43 €
03089-172516	B	acier inoxydable	1.4404	naturel	naturel	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40			63,62 €
03089-0629031	B	acier inoxydable	1.4404	grenaillé	nickelé	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5			25,59 €
03089-0620041	B	acier inoxydable	1.4404	grenaillé	nickelé	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5			24,36 €
03089-0621051	B	acier inoxydable	1.4404	grenaillé	nickelé	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5			20,92 €
03089-0622061	B	acier inoxydable	1.4404	grenaillé	nickelé	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5			24,56 €
03089-0623081	B	acier inoxydable	1.4404	grenaillé	nickelé	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35			32,78 €
03089-0624101	B	acier inoxydable	1.4404	grenaillé	nickelé	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30			38,87 €
03089-0624121	B	acier inoxydable	1.4404	grenaillé	nickelé	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39			53,43 €
03089-0625161	B	acier inoxydable	1.4404	grenaillé	nickelé	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40			63,62 €
03089-1729031	B	acier inoxydable	1.4404	grenaillé	naturel	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5			25,59 €
03089-1720041	B	acier inoxydable	1.4404	grenaillé	naturel	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5			24,36 €
03089-1721051	B	acier inoxydable	1.4404	grenaillé	naturel	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5			20,92 €
03089-1722061	B	acier inoxydable	1.4404	grenaillé	naturel	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5			24,56 €
03089-1723081	B	acier inoxydable	1.4404	grenaillé	naturel	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35			32,78 €
03089-1724101	B	acier inoxydable	1.4404	grenaillé	naturel	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30			38,87 €
03089-1724121	B	acier inoxydable	1.4404	grenaillé	naturel	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39			53,43 €
03089-1725161	B	acier inoxydable	1.4404	grenaillé	naturel	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40			63,62 €

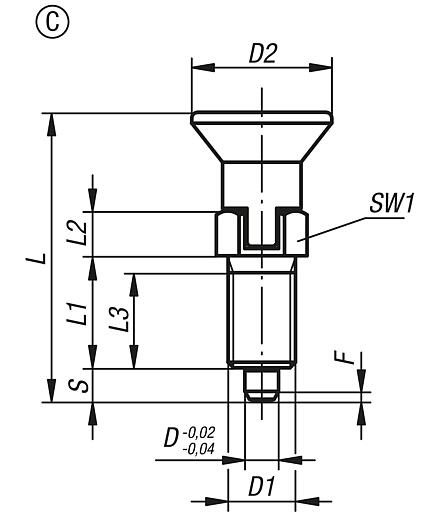

Doigt d'indexage en inox avec bouton de manœuvre en inox et encoche d'arrêt

Dessins

Doigt d'indexage en inox avec bouton de manœuvre en inox et encoche d'arrêt

Sélection/filtre d'articles

Référence	Forme	Matière du corps de base	Code acier	Bouton de manœuvre	Goupille	D	D1	D2	L	L1	L2	L3	Course S	SW1	F x 30°	Force du ressort initiale F1 env. N	Force du ressort finale F2 env. N	CAO	Acc.	Prix	Commander
03089-003903	C	acier inoxydable	1.4034	-	traitée	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10			22,18 €
03089-003004	C	acier inoxydable	1.4034	-	traitée	4	M8x1	18	38,5	15	6	13	4	10	1	6	12			21,17 €
03089-003105	C	acier inoxydable	1.4034	-	traitée	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12			20,17 €
03089-003206	C	acier inoxydable	1.4034	-	traitée	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14			23,85 €
03089-003308	C	acier inoxydable	1.4034	-	traitée	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35			32,34 €
03089-003410	C	acier inoxydable	1.4034	-	traitée	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34			43,57 €
03089-003412	C	acier inoxydable	1.4034	-	traitée	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39			68,57 €
03089-003516	C	acier inoxydable	1.4034	-	traitée	16	M24x2	40	96	32	18	28	16	27	3,2	20	46			77,92 €
03089-113903	C	acier inoxydable	1.4305	-	non traité	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10			22,18 €
03089-113004	C	acier inoxydable	1.4305	-	non traité	4	M8x1	18	38,5	15	6	13	4	10	1	6	12			21,17 €
03089-113105	C	acier inoxydable	1.4305	-	non traité	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12			20,17 €
03089-113206	C	acier inoxydable	1.4305	-	non traité	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14			23,85 €
03089-113308	C	acier inoxydable	1.4305	-	non traité	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35			32,34 €
03089-113410	C	acier inoxydable	1.4305	-	non traité	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34			43,57 €
03089-113412	C	acier inoxydable	1.4305	-	non traité	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39			68,57 €
03089-113516	C	acier inoxydable	1.4305	-	non traité	16	M24x2	40	96	32	18	28	16	27	3,2	20	46			77,92 €
03089-063903	C	acier inoxydable	1.4404	naturel	nickelé	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5			28,80 €
03089-063004	C	acier inoxydable	1.4404	naturel	nickelé	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5			27,46 €
03089-063105	C	acier inoxydable	1.4404	naturel	nickelé	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5			26,16 €
03089-063206	C	acier inoxydable	1.4404	naturel	nickelé	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5			30,92 €
03089-063308	C	acier inoxydable	1.4404	naturel	nickelé	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35			41,95 €
03089-063410	C	acier inoxydable	1.4404	naturel	nickelé	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30			52,28 €
03089-063412	C	acier inoxydable	1.4404	naturel	nickelé	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39			71,85 €
03089-063516	C	acier inoxydable	1.4404	naturel	nickelé	16	M24x2	40	96	32	18	28	16	27	3,2	20	40			85,55 €
03089-173903	C	acier inoxydable	1.4404	naturel	naturel	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5			28,80 €
03089-173004	C	acier inoxydable	1.4404	naturel	naturel	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5			27,46 €
03089-173105	C	acier inoxydable	1.4404	naturel	naturel	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5			26,16 €
03089-173206	C	acier inoxydable	1.4404	naturel	naturel	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5			30,92 €
03089-173308	C	acier inoxydable	1.4404	naturel	naturel	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35			41,95 €
03089-173410	C	acier inoxydable	1.4404	naturel	naturel	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30			52,28 €
03089-173412	C	acier inoxydable	1.4404	naturel	naturel	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39			71,85 €
03089-173516	C	acier inoxydable	1.4404	naturel	naturel	16	M24x2	40	96	32	18	28	16	27	3,2	20	40			85,55 €
03089-0639031	C	acier inoxydable	1.4404	grenaillé	nickelé	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5			28,80 €
03089-0630041	C	acier inoxydable	1.4404	grenaillé	nickelé	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5			27,46 €
03089-0631051	C	acier inoxydable	1.4404	grenaillé	nickelé	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5			26,16 €
03089-0632061	C	acier inoxydable	1.4404	grenaillé	nickelé	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5			30,92 €
03089-0633081	C	acier inoxydable	1.4404	grenaillé	nickelé	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35			41,95 €
03089-0634101	C	acier inoxydable	1.4404	grenaillé	nickelé	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30			52,28 €
03089-0634121	C	acier inoxydable	1.4404	grenaillé	nickelé	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39			71,85 €
03089-0635161	C	acier inoxydable	1.4404	grenaillé	nickelé	16	M24x2	40	96	32	18	28	16	27	3,2	20	40			85,55 €
03089-1739031	C	acier inoxydable	1.4404	grenaillé	naturel	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5			28,80 €
03089-1730041	C	acier inoxydable	1.4404	grenaillé	naturel	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5			27,46 €
03089-1731051	C	acier inoxydable	1.4404	grenaillé	naturel	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5			26,16 €
03089-1732061	C	acier inoxydable	1.4404	grenaillé	naturel	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5			30,92 €
03089-1733081	C	acier inoxydable	1.4404	grenaillé	naturel	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35			41,95 €
03089-1734101	C	acier inoxydable	1.4404	grenaillé	naturel	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30			52,28 €
03089-1734121	C	acier inoxydable	1.4404	grenaillé	naturel	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39			71,85 €
03089-1735161	C	acier inoxydable	1.4404	grenaillé	naturel	16	M24x2	40	96	32	18	28	16	27	3,2	20	40			85,55 €

Doigt d'indexage en inox avec bouton de manœuvre en inox. Encoche d'arrêt et contre-écrou

Dessins

Doigt d'indexage en inox avec bouton de manœuvre en inox. Encoche d'arrêt et contre-écrou

Sélection/filtre d'articles

Référence	Forme	Matière du corps de base	Code acier	Bouton de manœuvre	Goupille	D	D1	D2	L	L1	L2	L3	Course S	SW1	SW2	F x 30°	Force du ressort initiale F1 env. N	Force du ressort finale F2 env. N	CAO	Acc.	Prix	Commander
03089-004903	D	acier inoxydable	1.4034	-	traitée	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10			23,52 €
03089-004004	D	acier inoxydable	1.4034	-	traitée	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12			22,43 €
03089-004105	D	acier inoxydable	1.4034	-	traitée	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12			21,32 €
03089-004206	D	acier inoxydable	1.4034	-	traitée	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14			25,17 €
03089-004308	D	acier inoxydable	1.4034	-	traitée	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35			34,28 €
03089-004410	D	acier inoxydable	1.4034	-	traitée	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34			44,38 €
03089-004412	D	acier inoxydable	1.4034	-	traitée	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39			69,86 €
03089-004516	D	acier inoxydable	1.4034	-	traitée	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46			79,38 €
03089-114903	D	acier inoxydable	1.4305	-	non traité	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10			23,52 €
03089-114004	D	acier inoxydable	1.4305	-	non traité	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12			22,43 €
03089-114105	D	acier inoxydable	1.4305	-	non traité	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12			21,32 €
03089-114206	D	acier inoxydable	1.4305	-	non traité	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14			25,17 €
03089-114308	D	acier inoxydable	1.4305	-	non traité	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35			34,28 €
03089-114410	D	acier inoxydable	1.4305	-	non traité	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34			44,38 €
03089-114412	D	acier inoxydable	1.4305	-	non traité	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39			69,86 €
03089-114516	D	acier inoxydable	1.4305	-	non traité	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46			79,38 €
03089-064903	D	acier inoxydable	1.4404	naturel	nickelé	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5			30,53 €
03089-064004	D	acier inoxydable	1.4404	naturel	nickelé	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5			29,10 €
03089-064105	D	acier inoxydable	1.4404	naturel	nickelé	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5			27,63 €
03089-064206	D	acier inoxydable	1.4404	naturel	nickelé	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5			32,63 €
03089-064308	D	acier inoxydable	1.4404	naturel	nickelé	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35			44,46 €
03089-064410	D	acier inoxydable	1.4404	naturel	nickelé	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30			53,25 €
03089-064412	D	acier inoxydable	1.4404	naturel	nickelé	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39			73,16 €
03089-064516	D	acier inoxydable	1.4404	naturel	nickelé	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40			87,10 €
03089-174903	D	acier inoxydable	1.4404	naturel	naturel	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5			30,53 €
03089-174004	D	acier inoxydable	1.4404	naturel	naturel	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5			29,10 €
03089-174105	D	acier inoxydable	1.4404	naturel	naturel	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5			27,63 €
03089-174206	D	acier inoxydable	1.4404	naturel	naturel	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5			32,63 €
03089-174308	D	acier inoxydable	1.4404	naturel	naturel	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35			44,46 €
03089-174410	D	acier inoxydable	1.4404	naturel	naturel	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30			53,25 €
03089-174412	D	acier inoxydable	1.4404	naturel	naturel	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39			73,16 €
03089-174516	D	acier inoxydable	1.4404	naturel	naturel	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40			87,10 €
03089-0649031	D	acier inoxydable	1.4404	grenaillé	nickelé	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5			30,53 €
03089-0640041	D	acier inoxydable	1.4404	grenaillé	nickelé	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5			29,10 €
03089-0641051	D	acier inoxydable	1.4404	grenaillé	nickelé	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5			27,63 €
03089-0642061	D	acier inoxydable	1.4404	grenaillé	nickelé	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5			32,63 €
03089-0643081	D	acier inoxydable	1.4404	grenaillé	nickelé	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35			44,46 €
03089-0644101	D	acier inoxydable	1.4404	grenaillé	nickelé	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30			53,25 €
03089-0644121	D	acier inoxydable	1.4404	grenaillé	nickelé	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39			73,16 €
03089-0645161	D	acier inoxydable	1.4404	grenaillé	nickelé	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40			87,10 €
03089-1749031	D	acier inoxydable	1.4404	grenaillé	naturel	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5			30,53 €
03089-1740041	D	acier inoxydable	1.4404	grenaillé	naturel	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5			29,10 €
03089-1741051	D	acier inoxydable	1.4404	grenaillé	naturel	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5			27,63 €
03089-1742061	D	acier inoxydable	1.4404	grenaillé	naturel	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5			32,63 €
03089-1743081	D	acier inoxydable	1.4404	grenaillé	naturel	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35			44,46 €
03089-1744101	D	acier inoxydable	1.4404	grenaillé	naturel	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30			53,25 €
03089-1744121	D	acier inoxydable	1.4404	grenaillé	naturel	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39			73,16 €
03089-1745161	D	acier inoxydable	1.4404	grenaillé	naturel	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40			87,10 €

Autres articles de cette catégorie

<< | < | 1-10 | 11-20 | 21-30 | 31-40 | 41-50 | 51-60 | 61-70 | > | >>

Doigts d'indexage en acier ou en inox avec bouton de manœuvre en plastique

03089

Doigts d'indexage en acier ou en inox avec bouton de manœuvre en plastique

Doigt d'indexage en acier ou en inox avec bouton de manœuvre en plastique et frein-filet

03089

Doigt d'indexage en acier ou en inox avec bouton de manœuvre en plastique et frein-filet

Doigt d'indexage en acier ou en inox avec bouton de manœuvre en plastique et doigt d'arrêt allongé

03089

Doigt d'indexage en acier ou en inox
avec bouton de manœuvre en plastique et doigt d'arrêt allongé

Doigt d'indexage en acier ou en inox modèle court avec bouton de manœuvre en plastique

03089

Doigt d'indexage en acier ou en inox modèle court avec bouton de manœuvre en plastique

Doigt d'indexage en acier ou en inox modèle court avec bouton de manœuvre en plastique et frein-filet

03089

Doigt d'indexage en acier ou en inox modèle court avec bouton de manœuvre en plastique et frein-filet

Doigts d’indexage en inox modèle court avec bouton de manœuvre en inox

03089

Doigts d’indexage en inox modèle court avec bouton de manœuvre en inox

Doigt d'indexage en acier ou en inox pour pièces à parois minces avec bouton de manœuvre en plastique

03089

Doigt d'indexage en acier ou en inox pour pièces à parois minces avec bouton de manœuvre en plastique

Doigt d'indexage premium en acier ou en inox avec bouton de manœuvre en plastique et doigt d'arrêt cylindrique

03089

Doigt d'indexage premium en acier ou en inox avec bouton de manœuvre en plastique et doigt d'arrêt cylindrique

Douille cylindrique en acier ou en inox pour doigt d’indexage premium

03089

Douille cylindrique en acier ou en inox pour doigt d’indexage premium

Doigt d'indexage premium en acier ou en inox avec bouton de manœuvre en plastique et doigt d'arrêt conique

03089

Doigt d'indexage premium en acier ou en inox avec bouton de manœuvre en plastique et doigt d'arrêt conique

<< | < | 1-10 | 11-20 | 21-30 | 31-40 | 41-50 | 51-60 | 61-70 | > | >>

Panier

Nombre d'articles :

0

Montant :

0,00 €

ajouter au panier

Commande rapide / Vérification de la disponibilitéCommander directement l'article ou vérifier sa disponibilité.afficher

Belgique

Copyright © 2025 norelem. Tous droits réservés.

Tél. : +49 71 45/206-44 à 45 · Fax : +49 71 45/206-83
