03089Doigt d'indexage en acier ou en inox avec bouton de manœuvre en... |
retour |
|
|
DescriptionMatière :Finition acier :
Doigt d'indexage trempé :
Classe de résistance 5.8.
Finition inox :
Doigt d'indexage trempé :
Douille filetée 1.4305.
Doigt d'indexage 1.4034.
Doigt d'indexage non trempé :
Douille filetée 1.4305.
Doigt d'indexage 1.4305.
Bouton de manœuvre thermoplastique gris foncé. Finition :Finition acier :
Doigt d'indexage trempé, rectifié et bruni.
Finition inox :
Doigt d'indexage trempé, rectifié et naturel.
Doigt d'indexage non trempé, rectifié et naturel.Nota :Les doigts d’indexage sont utilisés quand il faut éviter tout déplacement transversal. Le déblocage du doigt d’indexage s'obtient en tirant sur le bouton.Sur demande :Finitions spéciales.Accessoires :Entretoises 03089.

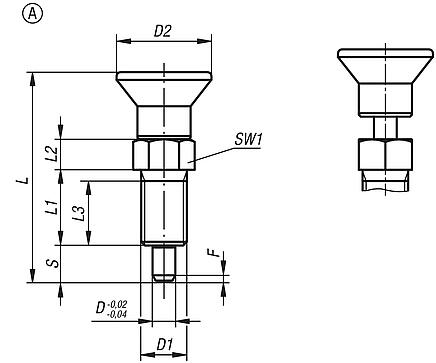

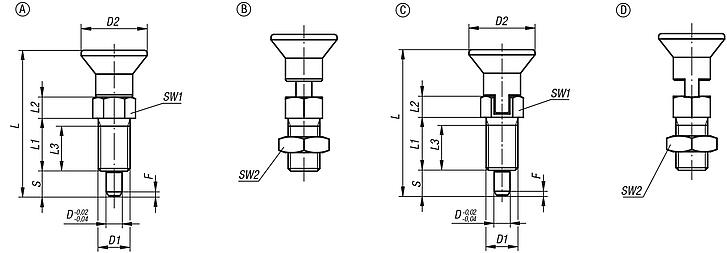

Kits de fixation pour pièces à parois minces 03094-10.Indication de dessin :Forme A:sans encoche d’arrêt, sans contre-écrou

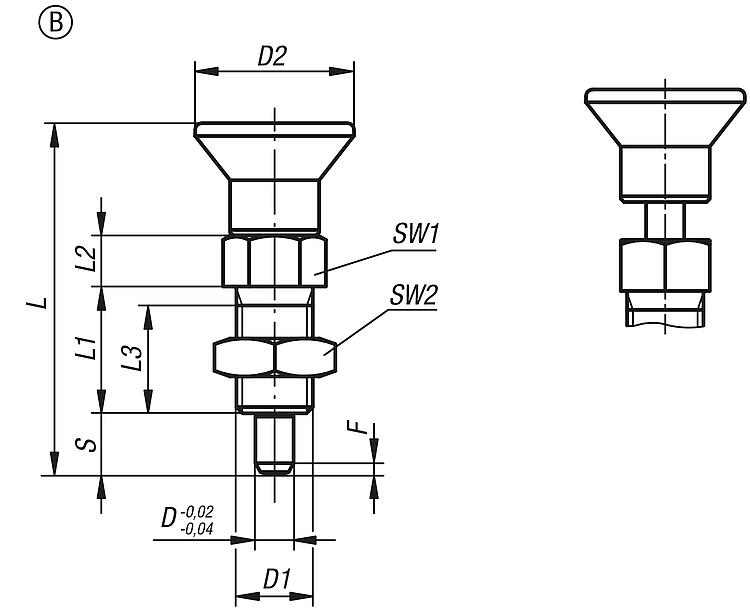

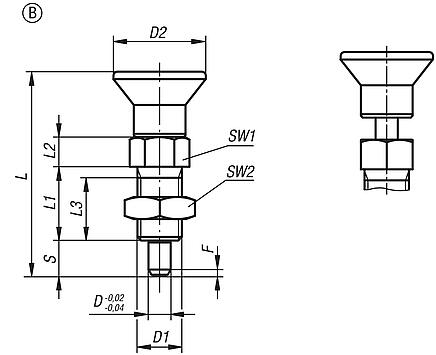

Forme B:sans encoche d’arrêt, avec contre-écrou

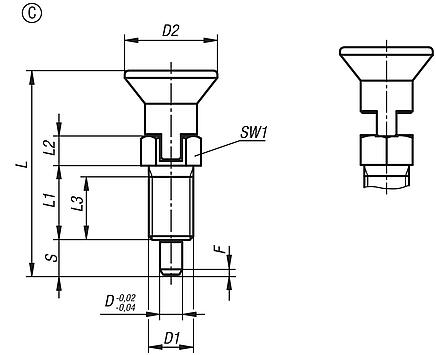

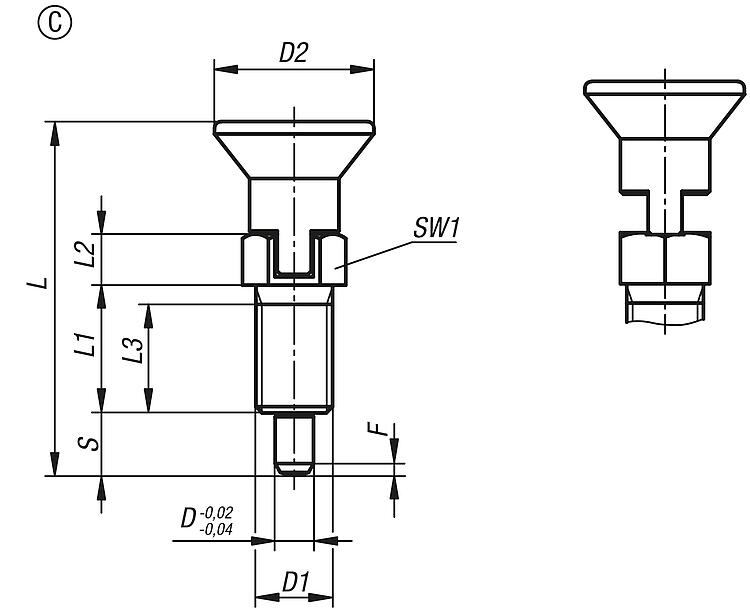

Forme C:avec encoche d'arrêt, sans contre-écrou

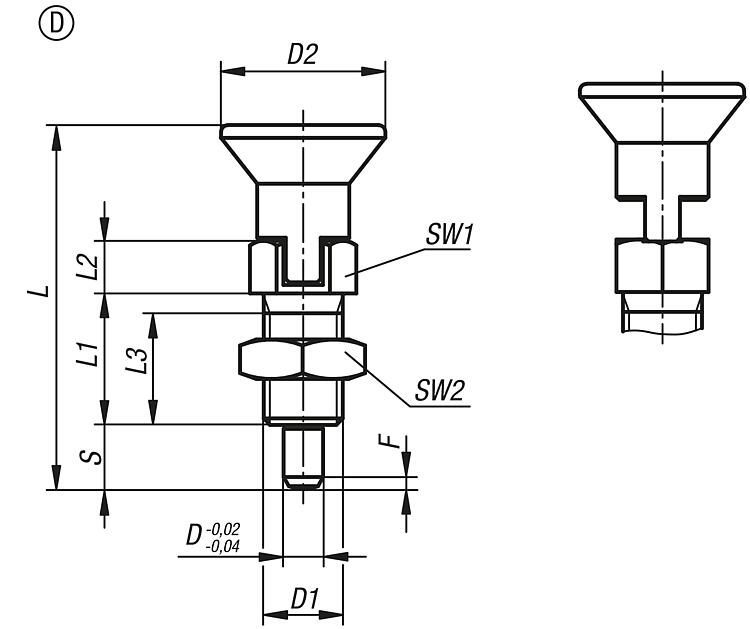

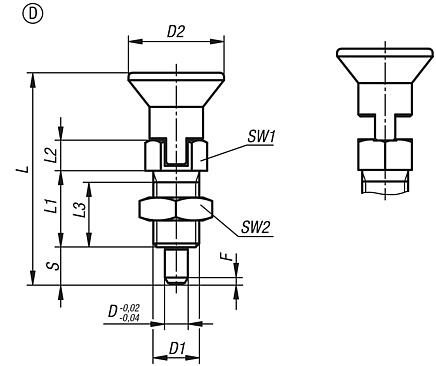

Forme D:avec encoche d'arrêt, avec contre-écrou |
Doigts d’indexage en acier ou en inox avec bouton de manœuvre en plastique et doigt d’arrêt allongé, sans encoche d’arrêt, sans contre-écrou |
plus d'infos |
Référence
acier
traitée | Référence
acier inoxydable
traitée | Référence
acier inoxydable
non traité | Forme | D | D1 | D2 | L | L1 | L2 | L3 | Course
S | SW1 | F x 30° | Force du
ressort initiale
F1 env. N | Force du
ressort finale
F2 env. N | Filtre |
|---|
| 03089-21903 | 03089-201903 | 03089-211903 | A | 3 | M6x0,75 | 14 | 33 | 12 | 5 | 10 | 5 | 8 | 0,8 | 4,5 | 12 |  | | 03089-21004 | 03089-201004 | 03089-211004 | A | 4 | M8x1 | 18 | 40,5 | 15 | 6 | 13 | 6 | 10 | 1 | 6 | 15 | | | 03089-21105 | 03089-201105 | 03089-211105 | A | 5 | M10x1 | 21 | 46,5 | 17 | 7 | 15 | 8 | 13 | 1,3 | 5 | 16 | | | 03089-21206 | 03089-201206 | 03089-211206 | A | 6 | M12x1,5 | 25 | 54,7 | 20 | 8 | 17 | 9 | 14 | 1,8 | 6 | 18 | | | 03089-21308 | 03089-201308 | 03089-211308 | A | 8 | M16x1,5 | 33 | 72 | 26 | 10 | 23 | 12 | 19 | 2,3 | 15 | 45 | | | 03089-21410 | 03089-201410 | 03089-211410 | A | 10 | M20x1,5 | 33 | 79 | 28 | 12 | 25 | 15 | 22 | 2,8 | 15 | 43 | | | 03089-21412 | 03089-201412 | 03089-211412 | A | 12 | M20x1,5 | 33 | 84 | 28 | 14 | 25 | 18 | 22 | 2,8 | 15 | 51 | | | 03089-21516 | 03089-201516 | 03089-211516 | A | 16 | M24x2 | 40 | 104 | 32 | 18 | 28 | 24 | 27 | 3,2 | 20 | 60 | |
|
Doigts d’indexage en acier ou en inox avec bouton de manœuvre en plastique, doigt d’arrêt allongé, sans encoche d’arrêt, avec contre-écrou |
plus d'infos |
Référence
acier
traitée | Référence
acier inoxydable
traitée | Référence
acier inoxydable
non traité | Forme | D | D1 | D2 | L | L1 | L2 | L3 | Course
S | SW1 | SW2 | F x 30° | Force du
ressort initiale
F1 env. N | Force du
ressort finale
F2 env. N | Filtre |
|---|
| 03089-22903 | 03089-202903 | 03089-212903 | B | 3 | M6x0,75 | 14 | 33 | 12 | 5 | 10 | 5 | 8 | 10 | 0,8 | 4,5 | 12 | | | 03089-22004 | 03089-202004 | 03089-212004 | B | 4 | M8x1 | 18 | 40,5 | 15 | 6 | 13 | 6 | 10 | 13 | 1 | 6 | 15 | | | 03089-22105 | 03089-202105 | 03089-212105 | B | 5 | M10x1 | 21 | 46,5 | 17 | 7 | 15 | 8 | 13 | 17 | 1,3 | 5 | 16 | | | 03089-22206 | 03089-202206 | 03089-212206 | B | 6 | M12x1,5 | 25 | 54,7 | 20 | 8 | 17 | 9 | 14 | 19 | 1,8 | 6 | 18 | | | 03089-22308 | 03089-202308 | 03089-212308 | B | 8 | M16x1,5 | 33 | 72 | 26 | 10 | 23 | 12 | 19 | 24 | 2,3 | 15 | 45 | | | 03089-22410 | 03089-202410 | 03089-212410 | B | 10 | M20x1,5 | 33 | 79 | 28 | 12 | 25 | 15 | 22 | 30 | 2,8 | 15 | 43 | | | 03089-22412 | 03089-202412 | 03089-212412 | B | 12 | M20x1,5 | 33 | 84 | 28 | 14 | 25 | 18 | 22 | 30 | 2,8 | 15 | 51 | | | 03089-22516 | 03089-202516 | 03089-212516 | B | 16 | M24x2 | 40 | 104 | 32 | 18 | 28 | 24 | 27 | 36 | 3,2 | 20 | 60 | |
|
Doigt d'indexage en acier ou en inox avec bouton de manœuvre en plastique, doigt d'arrêt allongé et encoche d'arrêt |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | Matière
du corps
de base | Goupille | D | D1 | D2 | L | L1 | L2 | L3 | Course
S | SW1 | F x 30° | Force du
ressort initiale
F1 env. N | Force du
ressort finale
F2 env. N | CAO | Acc. | Prix | Commander |
|---|
| 03089-23105 | C | acier | traitée | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 1,3 | 5 | 16 |  |  | 9,67 € | | | 03089-23206 | C | acier | traitée | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 1,8 | 6 | 18 | | | 10,73 € | | | 03089-23308 | C | acier | traitée | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 2,3 | 15 | 45 | | | 12,85 € | | | 03089-203105 | C | acier inoxydable | traitée | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 1,3 | 5 | 16 | | | 14,08 € | | | 03089-203206 | C | acier inoxydable | traitée | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 1,8 | 6 | 18 | | | 16,65 € | | | 03089-203308 | C | acier inoxydable | traitée | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 2,3 | 15 | 45 | | | 22,57 € | | | 03089-213105 | C | acier inoxydable | non traité | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 1,3 | 5 | 16 | | | 14,08 € | | | 03089-213206 | C | acier inoxydable | non traité | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 1,8 | 6 | 18 | | | 16,65 € | | | 03089-213308 | C | acier inoxydable | non traité | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 2,3 | 15 | 45 | | | 22,57 € | |
|
Doigt d'indexage en acier ou en inox avec bouton de manœuvre en plastique, doigt d'arrêt allongé, enoche d'arrêt et contre-écrou |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | Matière
du corps
de base | Goupille | D | D1 | D2 | L | L1 | L2 | L3 | Course
S | SW1 | SW2 | F x 30° | Force du
ressort initiale
F1 env. N | Force du
ressort finale
F2 env. N | CAO | Acc. | Prix | Commander |
|---|
| 03089-24105 | D | acier | traitée | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 17 | 1,3 | 5 | 16 | | | 9,81 € | | | 03089-24206 | D | acier | traitée | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 19 | 1,8 | 6 | 18 | | | 10,95 € | | | 03089-24308 | D | acier | traitée | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 24 | 2,3 | 15 | 45 | | | 13,26 € | | | 03089-204105 | D | acier inoxydable | traitée | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 17 | 1,3 | 5 | 16 | | | 14,90 € | | | 03089-204206 | D | acier inoxydable | traitée | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 19 | 1,8 | 6 | 18 | | | 17,55 € | | | 03089-204308 | D | acier inoxydable | traitée | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 24 | 2,3 | 15 | 45 | | | 23,94 € | | | 03089-214105 | D | acier inoxydable | non traité | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 17 | 1,3 | 5 | 16 | | | 14,90 € | | | 03089-214206 | D | acier inoxydable | non traité | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 19 | 1,8 | 6 | 18 | | | 17,55 € | | | 03089-214308 | D | acier inoxydable | non traité | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 24 | 2,3 | 15 | 45 | | | 23,94 € | |
|
