03092Doigt d'indexage en acier ou en inox avec doigt fileté |
retour |
|
|
DescriptionMatière :Finition acier :
Doigt d'indexage trempé :
Classe de résistance 5.8.
Finition inox :
Doigt d'indexage trempé :
Douille filetée 1.4305.
Doigt d'indexage 1.4034.
Doigt d'indexage non trempé :
Douille filetée 1.4305.
Doigt d'indexage 1.4305. Finition :Finition acier :
Doigt d'indexage trempé, rectifié et bruni.
Finition inox :
Doigt d'indexage trempé, rectifié et naturel.
Doigt d'indexage non trempé, rectifié et naturel.Nota :Les doigts d’indexage sont utilisés quand il faut éviter tout déplacement transversal. Après déverrouillage du doigt d’indexage, une autre position peut être obtenue. Sur l'embout, il est possible de monter des poignées spéciales. De plus, ce doigt d’indexage accepte une automatisation par exemple à l’aide d’un vérin pneumatique, ou d’une commande à distance.Sur demande :Finitions spéciales.Accessoires :Entretoises 03089.

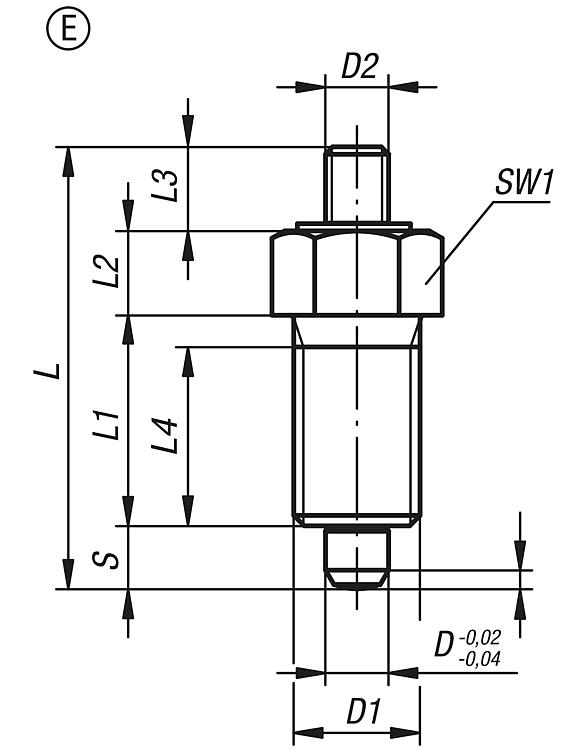

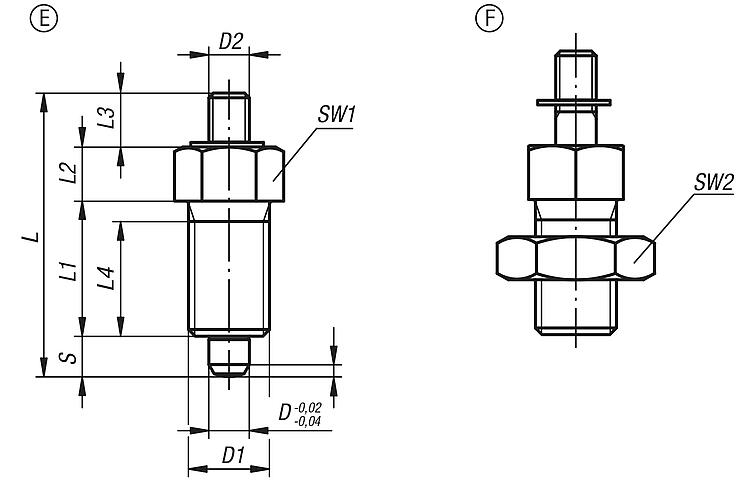

Kits de fixation pour pièces à parois minces 03094-10.Indication de dessin :Forme E:avec embout fileté, sans contre-écrou

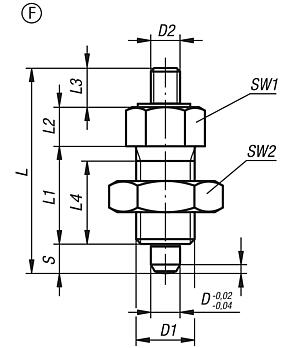

Forme F:avec embout fileté, avec contre-écrou TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Doigts d’indexage en acier ou en inox, avec doigt fileté, sans contre-écrou |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | Matière
du corps
de base | Surface
corps | D | D1 | D2 | L | L1 | L2 | L3 | L4 | Course
S | SW1 | F x 30° | Force du
ressort initiale
F1 env. N | Force du
ressort finale
F2 env. N | CAO | Acc. | Prix | Commander |
|---|
| 03092-1903 | E | acier | traitée | 3 | M6x0,75 | M2 | 24 | 12 | 5 | 3,5 | 10 | 3,5 | 8 | 0,8 | 4,5 | 10 |  | | 8,20 € | | | 03092-1004 | E | acier | traitée | 4 | M8x1 | M3 | 32 | 15 | 6 | 7 | 13 | 4 | 10 | 1 | 6 | 12 | |  | 7,80 € | | | 03092-1105 | E | acier | traitée | 5 | M10x1 | M4 | 37 | 17 | 7 | 8 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 7,43 € | | | 03092-1206 | E | acier | traitée | 6 | M12x1,5 | M6 | 42 | 20 | 8 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 8,27 € | | | 03092-1308 | E | acier | traitée | 8 | M16x1,5 | M8 | 56 | 26 | 10 | 12 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 10,68 € | | | 03092-1410 | E | acier | traitée | 10 | M20x1,5 | M8 | 62 | 28 | 12 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 15,33 € | | | 03092-1412 | E | acier | traitée | 12 | M20x1,5 | M8 | 66 | 28 | 14 | 12 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 16,85 € | | | 03092-1516 | E | acier | traitée | 16 | M24x2 | M10 | 80 | 32 | 18 | 14 | 28 | 16 | 27 | 3,2 | 20 | 46 | | | 23,92 € | | | 03092-01903 | E | acier inoxydable | traitée | 3 | M6x0,75 | M2 | 24 | 12 | 5 | 3,5 | 10 | 3,5 | 8 | 0,8 | 4,5 | 10 | | | 13,58 € | | | 03092-01004 | E | acier inoxydable | traitée | 4 | M8x1 | M3 | 32 | 15 | 6 | 7 | 13 | 4 | 10 | 1 | 6 | 12 | | | 12,95 € | | | 03092-01105 | E | acier inoxydable | traitée | 5 | M10x1 | M4 | 37 | 17 | 7 | 8 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 12,32 € | | | 03092-01206 | E | acier inoxydable | traitée | 6 | M12x1,5 | M6 | 42 | 20 | 8 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 14,56 € | | | 03092-01308 | E | acier inoxydable | traitée | 8 | M16x1,5 | M8 | 56 | 26 | 10 | 12 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 19,47 € | | | 03092-01410 | E | acier inoxydable | traitée | 10 | M20x1,5 | M8 | 62 | 28 | 12 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 30,71 € | | | 03092-01412 | E | acier inoxydable | traitée | 12 | M20x1,5 | M8 | 66 | 28 | 14 | 12 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 33,79 € | | | 03092-01516 | E | acier inoxydable | traitée | 16 | M24x2 | M10 | 80 | 32 | 18 | 14 | 28 | 16 | 27 | 3,2 | 20 | 46 | | | 51,15 € | | | 03092-11903 | E | acier inoxydable | non traité | 3 | M6x0,75 | M2 | 24 | 12 | 5 | 3,5 | 10 | 3,5 | 8 | 0,8 | 4,5 | 10 | | | 13,01 € | | | 03092-11004 | E | acier inoxydable | non traité | 4 | M8x1 | M3 | 32 | 15 | 6 | 7 | 13 | 4 | 10 | 1 | 6 | 12 | | | 12,39 € | | | 03092-11105 | E | acier inoxydable | non traité | 5 | M10x1 | M4 | 37 | 17 | 7 | 8 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 11,78 € | | | 03092-11206 | E | acier inoxydable | non traité | 6 | M12x1,5 | M6 | 42 | 20 | 8 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 13,83 € | | | 03092-11308 | E | acier inoxydable | non traité | 8 | M16x1,5 | M8 | 56 | 26 | 10 | 12 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 18,53 € | | | 03092-11410 | E | acier inoxydable | non traité | 10 | M20x1,5 | M8 | 62 | 28 | 12 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 29,16 € | | | 03092-11412 | E | acier inoxydable | non traité | 12 | M20x1,5 | M8 | 66 | 28 | 14 | 12 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 32,06 € | | | 03092-11516 | E | acier inoxydable | non traité | 16 | M24x2 | M10 | 80 | 32 | 18 | 14 | 28 | 16 | 27 | 3,2 | 20 | 46 | | | 48,62 € | |
|
Doigt d'indexage en acier ou en inox avec doigt fileté et contre-écrou |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | Matière
du corps
de base | Surface
corps | D | D1 | D2 | L | L1 | L2 | L3 | L4 | Course
S | SW1 | SW2 | F x 30° | Force du
ressort initiale
F1 env. N | Force du
ressort finale
F2 env. N | CAO | Acc. | Prix | Commander |
|---|
| 03092-2903 | F | acier | traitée | 3 | M6x0,75 | M2 | 24 | 12 | 5 | 3,5 | 10 | 3,5 | 8 | 10 | 0,8 | 4,5 | 10 | | | 8,30 € | | | 03092-2004 | F | acier | traitée | 4 | M8x1 | M3 | 32 | 15 | 6 | 7 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 7,91 € | | | 03092-2105 | F | acier | traitée | 5 | M10x1 | M4 | 37 | 17 | 7 | 8 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 7,56 € | | | 03092-2206 | F | acier | traitée | 6 | M12x1,5 | M6 | 42 | 20 | 8 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 8,40 € | | | 03092-2308 | F | acier | traitée | 8 | M16x1,5 | M8 | 56 | 26 | 10 | 12 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 10,99 € | | | 03092-2410 | F | acier | traitée | 10 | M20x1,5 | M8 | 62 | 28 | 12 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 15,44 € | | | 03092-2412 | F | acier | traitée | 12 | M20x1,5 | M8 | 66 | 28 | 14 | 12 | 25 | 12 | 22 | 30 | 2,8 | 15 | 39 | | | 17,00 € | | | 03092-2516 | F | acier | traitée | 16 | M24x2 | M10 | 80 | 32 | 18 | 14 | 28 | 16 | 27 | 36 | 3,2 | 20 | 46 | | | 24,14 € | | | 03092-02903 | F | acier inoxydable | traitée | 3 | M6x0,75 | M2 | 24 | 12 | 5 | 3,5 | 10 | 3,5 | 8 | 10 | 0,8 | 4,5 | 10 | | | 14,54 € | | | 03092-02004 | F | acier inoxydable | traitée | 4 | M8x1 | M3 | 32 | 15 | 6 | 7 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 13,82 € | | | 03092-02105 | F | acier inoxydable | traitée | 5 | M10x1 | M4 | 37 | 17 | 7 | 8 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 13,20 € | | | 03092-02206 | F | acier inoxydable | traitée | 6 | M12x1,5 | M6 | 42 | 20 | 8 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 15,58 € | | | 03092-02308 | F | acier inoxydable | traitée | 8 | M16x1,5 | M8 | 56 | 26 | 10 | 12 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 20,91 € | | | 03092-02410 | F | acier inoxydable | traitée | 10 | M20x1,5 | M8 | 62 | 28 | 12 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 31,35 € | | | 03092-02412 | F | acier inoxydable | traitée | 12 | M20x1,5 | M8 | 66 | 28 | 14 | 12 | 25 | 12 | 22 | 30 | 2,8 | 15 | 39 | | | 34,48 € | | | 03092-02516 | F | acier inoxydable | traitée | 16 | M24x2 | M10 | 80 | 32 | 18 | 14 | 28 | 16 | 27 | 36 | 3,2 | 20 | 46 | | | 52,23 € | | | 03092-12903 | F | acier inoxydable | non traité | 3 | M6x0,75 | M2 | 24 | 12 | 5 | 3,5 | 10 | 3,5 | 8 | 10 | 0,8 | 4,5 | 10 | | | 13,82 € | | | 03092-12004 | F | acier inoxydable | non traité | 4 | M8x1 | M3 | 32 | 15 | 6 | 7 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 13,18 € | | | 03092-12105 | F | acier inoxydable | non traité | 5 | M10x1 | M4 | 37 | 17 | 7 | 8 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 12,55 € | | | 03092-12206 | F | acier inoxydable | non traité | 6 | M12x1,5 | M6 | 42 | 20 | 8 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 14,80 € | | | 03092-12308 | F | acier inoxydable | non traité | 8 | M16x1,5 | M8 | 56 | 26 | 10 | 12 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 19,87 € | | | 03092-12410 | F | acier inoxydable | non traité | 10 | M20x1,5 | M8 | 62 | 28 | 12 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 29,89 € | | | 03092-12412 | F | acier inoxydable | non traité | 12 | M20x1,5 | M8 | 66 | 28 | 14 | 12 | 25 | 12 | 22 | 30 | 2,8 | 15 | 39 | | | 32,89 € | | | 03092-12516 | F | acier inoxydable | non traité | 16 | M24x2 | M10 | 80 | 32 | 18 | 14 | 28 | 16 | 27 | 36 | 3,2 | 20 | 46 | | | 49,83 € | |
|
