        Doigt d'indexage ECO en acier ou en inox avec bouton de manœuvre en plastique

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionDescription du produit :Les doigts d’indexage sont utilisés lorsqu’il faut éviter toute modification de la position d’arrêt sous l’effet de forces transversales. Le doigt ne peut être placé dans une autre position de verrouillage qu’après avoir été désengagé manuellement.
Si le désengagement doit s’effectuer sur une période plus longue et qu’il faut éviter un rappel du doigt d’arrêt, il convient d’utiliser la forme°C ou la forme°D.Matière :

Version acier :
Douille filetée 1.0715.
Doigt d'arrêt 1.4305.

Version inox :
Douille filetée 1.4305.
Doigt d'arrêt 1.4305.

Bouton de manœuvre thermoplastique gris foncé RAL 7021.

Finition :Version acier :
Doigt non traité, corps fileté zingué passivé bleu.
Doigt d'arrêt naturel.

Version Inox :
Doigt non traité.

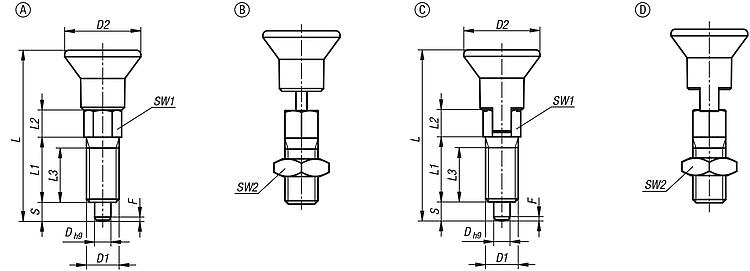

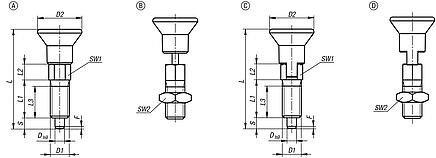

Autres pièces en Inox naturel.Nota :Lors du montage, il convient de respecter le couple de serrage max. indiqué.Sur demande :Finitions spéciales.Indication de dessin :

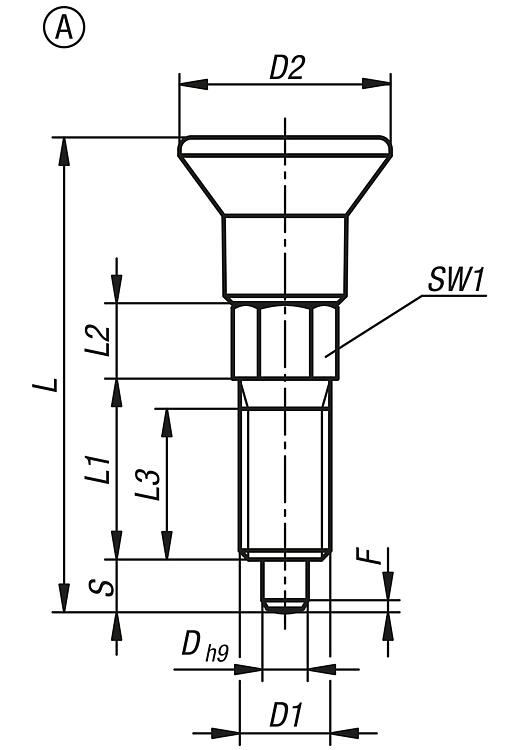

Forme A:sans encoche d’arrêt, sans contre-écrou

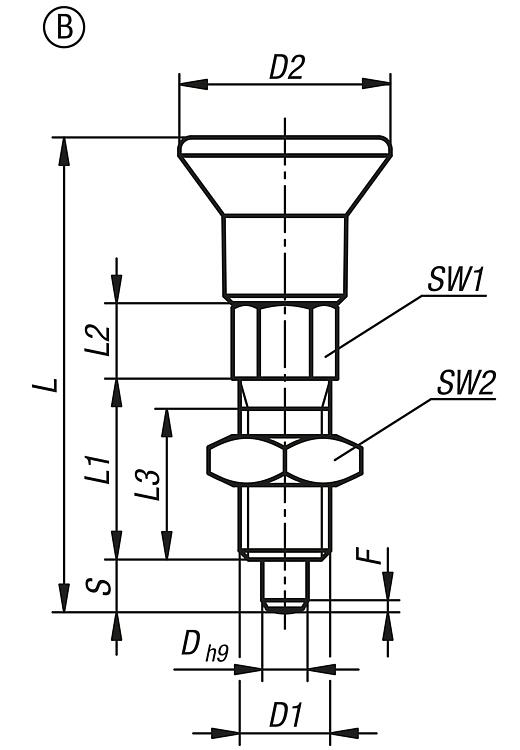

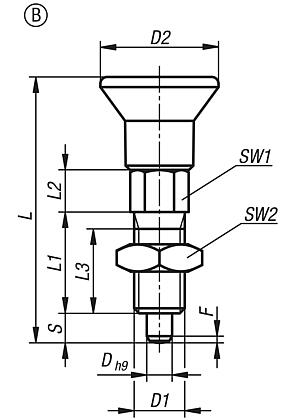

Forme B:sans encoche d’arrêt, avec contre-écrou

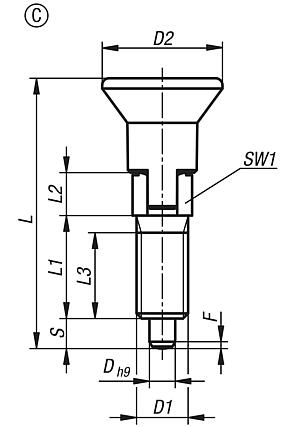

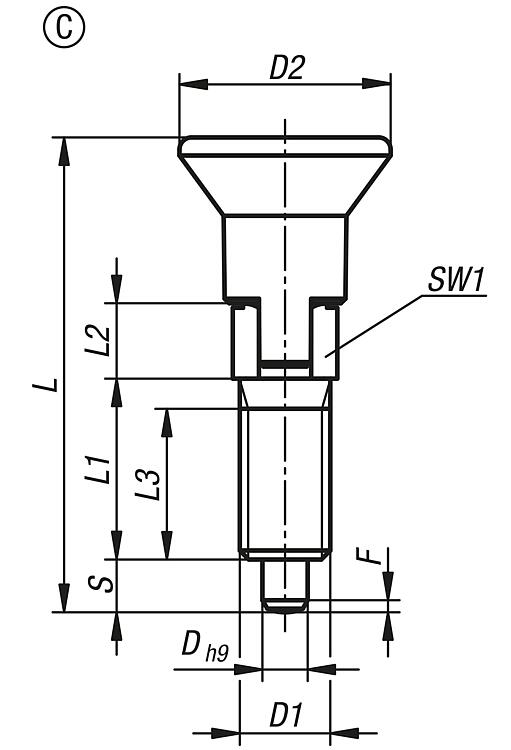

Forme C:avec encoche d'arrêt, sans contre-écrou

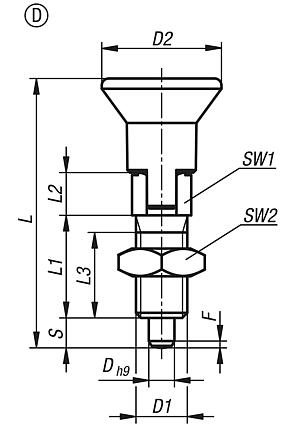

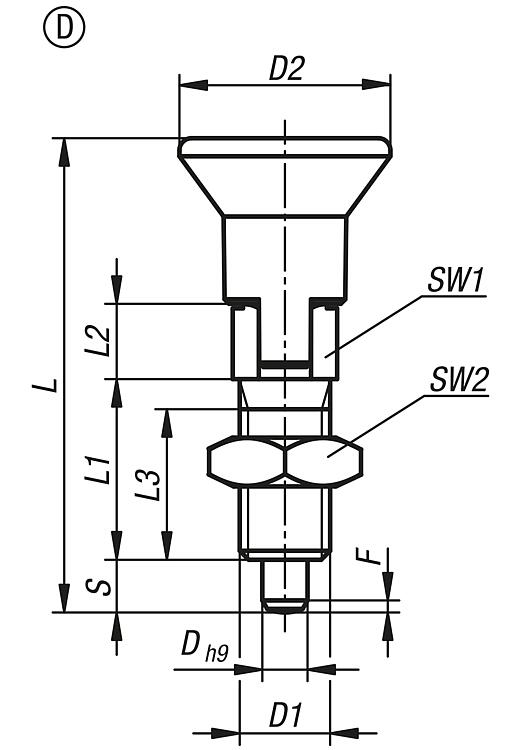

Forme D:avec encoche d'arrêt, avec contre-écrou

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 03089 Doigt d'indexage ECO en acier ou en inox avec bouton de manœuvre en plastique

174 kB

Dessins (aperçu complet)
