Magneti tondi con puntale (magneti cilindrici) in AlNiCo

Indietro

Prodotti
- Panoramica dei prodotti
  - Sistema flessibile per pezzi standard
    - Magneti
      - Magneti tondi con puntale (magneti cilindrici) in AlNiCo

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Alloggiamento in acciaio.
Nucleo magnetico AlNiCo.Versione:Superficie zincata.Nota:Magnete cilindrico con perno liscio, sistema schermato.

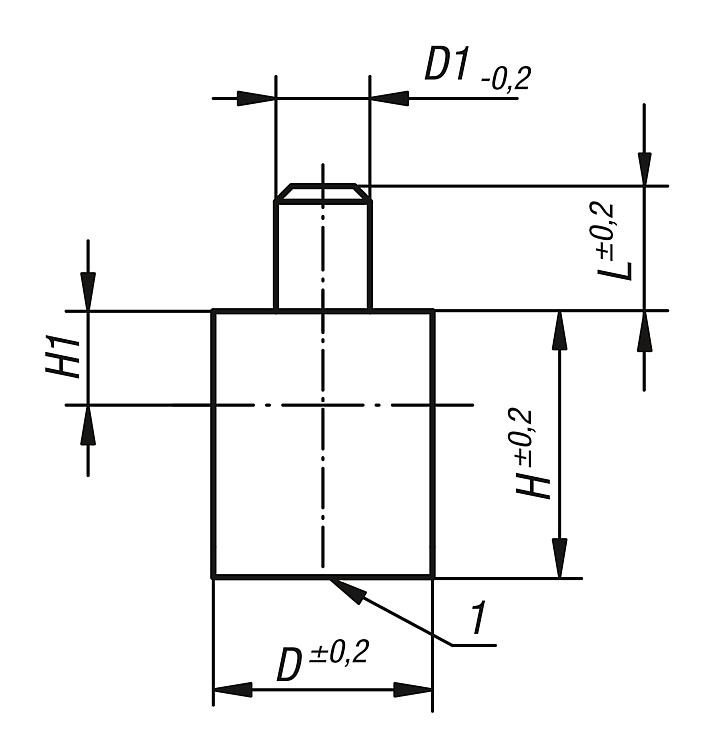

Il perno può essere allungato della misura "H1" senza diminuzione della forza di adesione.Range di temperatura: max. 450 °C.Nota disegno:

1) Superficie di contatto

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 09063 Magneti tondi con puntale (magneti cilindrici) in AlNiCo

138 kB

Disegni

Selezione/filtro articoli

N. ordine	D	D1	L	H	H1	Forza di adesione N
09063-01	6	3	8	20	2	1,7
09063-02	8	3	8	20	3	4
09063-03	10	4	8	20	6	8,5
09063-04	13	4	8	20	7	12
09063-05	16	5	8	20	5	20
09063-06	20	6	8	25	6	50
09063-07	25	8	10	35	5	115
09063-08	32	10	10	40	3	200
09063-09	40	15	20	50	5	240
09063-10	50	18	25	60	2	420
