        Bulloni di fissaggio in acciaio o acciaio inox con flangia di adattamento

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:

Flangia di adattamento acciaio.
Cunei di fissaggio in acciaio 1.0715 o acciaio inox 1.4305.

Versione:Flangia di adattamento zincata.
Cunei di serraggio bruniti o con finitura naturale.Nota:Le flange di adattamento sono compatibili con la ginocchiera di serraggio rapido con schema di foratura 3 o 4, per piastre con foro bloccante o piastre con foro Ø16 mm, Ø20 mm o Ø28 mm.
Ruotando la vite cilindrica le parti del perno di serraggio vengono serrate nel foroParticolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 04756 Bulloni di fissaggio in acciaio o acciaio inox con flangia di adattamento

345 kB

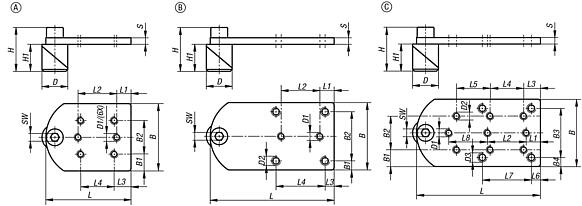

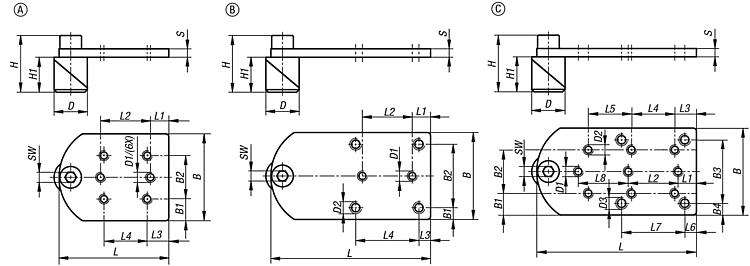

Disegni (sintesi completa)

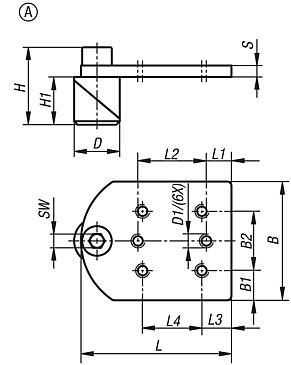

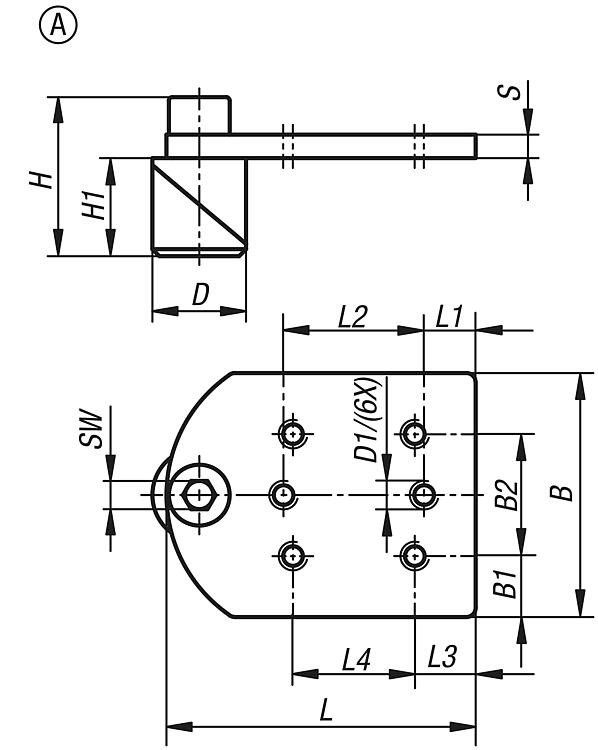

Bulloni di fissaggio in acciaio o acciaio inox con flangia di adattamento, Forma A

Maggiori informazioni

Disegni

Bulloni di fissaggio in acciaio o acciaio inox con flangia di adattamento, Forma A

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	B	B1	B2	D	D1	H	H1	L	L1	L2	L3	L4	S	SW
04756-0016	A	Acciaio	52	13	26	16	M5	30,5	17,5	66	11	30	13	26	5	6
04756-1020	A	Acciaio inox	52	13	26	20	M5	34	21	66	11	30	13	26	5	6
04756-0028	A	Acciaio	52	13	26	28	M5	41	28	66	11	30	13	26	5	6

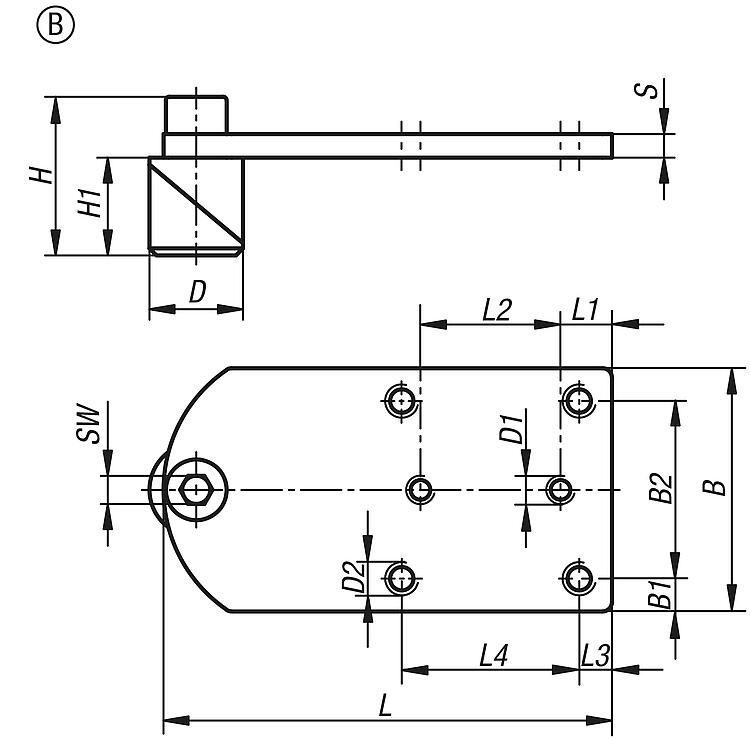

Bulloni di fissaggio in acciaio o acciaio inox con flangia di adattamento, Forma B

Maggiori informazioni

Disegni

Bulloni di fissaggio in acciaio o acciaio inox con flangia di adattamento, Forma B

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	B	B1	B2	D	D1	D2	H	H1	L	L1	L2	L3	L4	S	SW
04756-0116	B	Acciaio	52	7	38	16	M5	M6	30,5	17,5	96	11	30	7	38	5	6
04756-1120	B	Acciaio inox	52	7	38	20	M5	M6	34	21	96	11	30	7	38	5	6
04756-0128	B	Acciaio	52	7	38	28	M5	M6	41	28	96	11	30	7	38	5	6

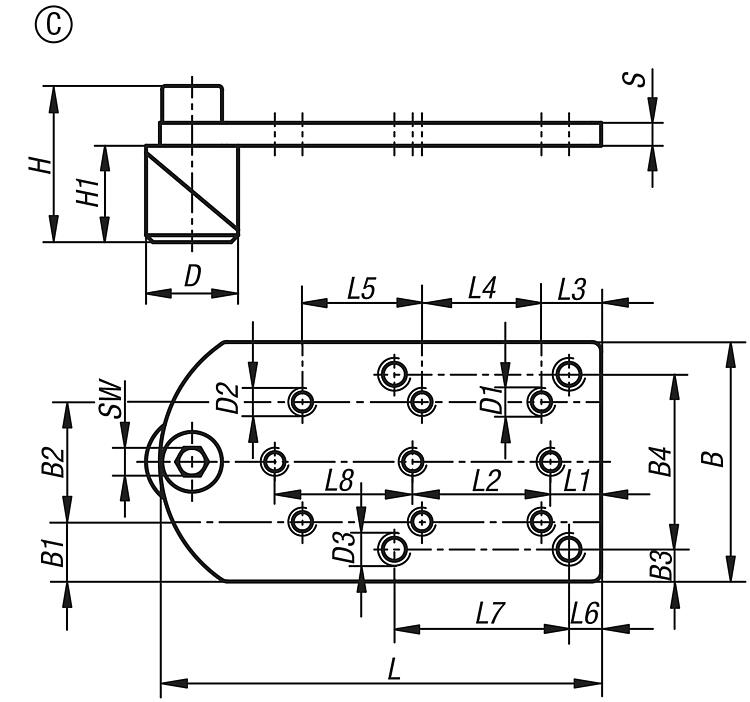

Bulloni di fissaggio in acciaio o acciaio inox con flangia di adattamento, Forma C

Maggiori informazioni

Disegni

Bulloni di fissaggio in acciaio o acciaio inox con flangia di adattamento, Forma C

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	B	B1	B2	B3	B4	D	D1	D2	D3	H	H1	L	L1	L2	L3	L4	L5	L6	L7	L8	S	SW
04756-0216	C	Acciaio	52	13	26	7	38	16	M5	M5	M6	30,5	17,5	96	11	30	13	26	26	7	38	30	5	6
04756-1220	C	Acciaio inox	52	13	26	7	38	20	M5	M5	M6	34	21	96	11	30	13	26	26	7	38	30	5	6
04756-0228	C	Acciaio	52	13	26	7	38	28	M5	M5	M6	41	28	96	11	30	13	26	26	7	38	30	5	6
