        Moduli a portale pneumatici con guida tonda

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Corpo base, slitte e piastre flangia in lega di alluminio.
Alberi guida in acciaio.Versione:Corpo base anodizzato in colore naturale.
Slitte e piastre flangia anodizzate.
Guide di scorrimento temprate.Nota:Moduli portale con alberi in acciaio di precisione e boccole di centratura a sfera. L'azionamento è pneumatico mediante un cilindro pneumatico privo di asta del pistone. Elevata capacità di carico grazie al profilato in alluminio rinforzato a sbalzo. I moduli possono essere inseriti in ogni posizione.
Le indicazioni sul carico si applicano al carico dinamico.

Accuratezza di ripetibilità ±0,02 mm.Range di temperatura: Da +5 °C a +70 °CSu richiesta:* Altre lunghezze (sollevamento S max. 5000 mm) e posizioni intermedie.Accessori:Per ammortizzatori, interruttori di prossimità e connettori a spina vedere la tabella.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 20200 Moduli a portale pneumatici con guida tonda

187 kB

Nota tecnica per moduli a portale pneumatici

111 kB

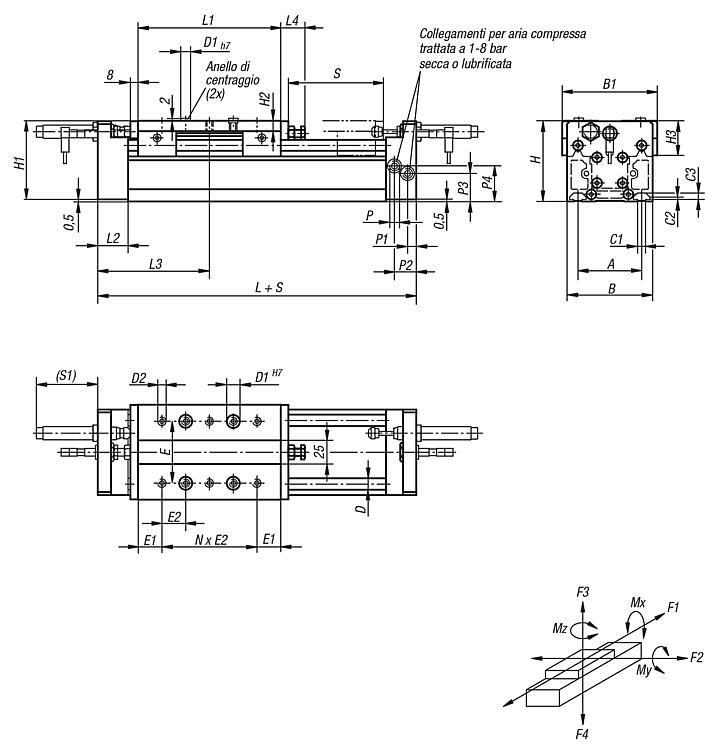

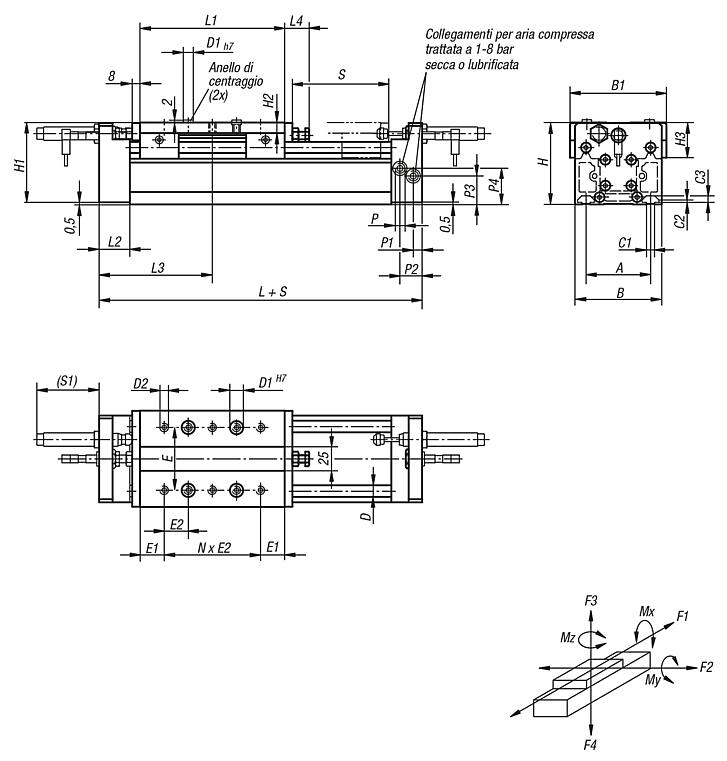

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine	Dimensioni	A	B	B1	C1	C2	C3	D	D1	D2	E	E1	E2	H	H1	H2	H3	L	Corsa S	CAD	Acc.	Prezzo	Ordinare
20200-2090X0500	90	67	90	100	8,1	2,5	6,8	12	10	M6	65	25	25	85	84,5	11	36,5	235	500			2.335,63 €
20200-2115X0500	115	97	125	135	10	5	8,5	16	13	M8	90	20	30	115	114,5	12,5	46,5	305	500			2.769,00 €
