07330Anelli di fermo per alberi DIN 471 |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Acciaio per molle o acciaio inox 1.4122.Versione:Acciaio per molle, fosfatizzato.

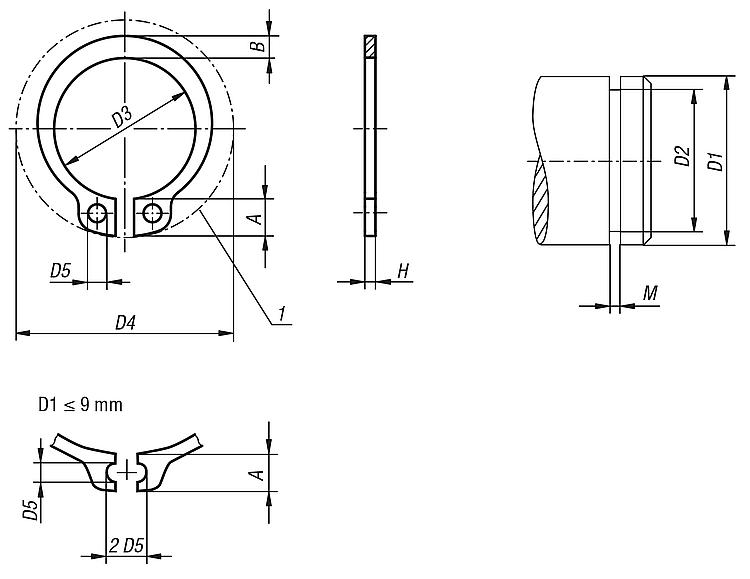

Acciaio inox non trattato.Nota:Gli anelli di fermo DIN 471 sono elementi di sicurezza per alberi montabili assialmente e con uso universale. Possono sopportare elevate forze assiali tra l'elemento meccanico (come il cuscinetto volvente) e la cava in cui è montato l'anello. Nota disegno:1) Spazio per il montaggio DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
| N. ordine | Materiale
corpo base | A | B | D1 | D2 | D3 | D4 | D5 | H | M | CAD | Acc. | Prezzo | Ordinare |
|---|
| 07330-030400 | Acciaio | 1,9 | 0,8 | 3 | 2,8 | 2,7 | 7 | 1 | 0,4 | 0,5 |  | | 0,13 € | | | 07330-040400 | Acciaio | 2,2 | 0,9 | 4 | 3,8 | 3,7 | 8,6 | 1 | 0,4 | 0,5 | | | 0,13 € | | | 07330-050600 | Acciaio | 2,5 | 1,1 | 5 | 4,8 | 4,7 | 10,3 | 1 | 0,6 | 0,7 | | | 0,13 € | | | 07330-060700 | Acciaio | 2,7 | 1,3 | 6 | 5,7 | 5,6 | 11,7 | 1,2 | 0,7 | 0,8 | | | 0,13 € | | | 07330-070800 | Acciaio | 3,1 | 1,4 | 7 | 6,7 | 6,5 | 13,5 | 1,2 | 0,8 | 0,9 | | | 0,13 € | | | 07330-080800 | Acciaio | 3,2 | 1,5 | 8 | 7,6 | 7,4 | 14,7 | 1,2 | 0,8 | 0,9 | | | 0,13 € | | | 07330-091000 | Acciaio | 3,3 | 1,7 | 9 | 8,6 | 8,4 | 16 | 1,2 | 1 | 1,1 | | | 0,14 € | | | 07330-101000 | Acciaio | 3,3 | 1,8 | 10 | 9,6 | 9,3 | 17 | 1,5 | 1 | 1,1 | | | 0,14 € | | | 07330-121000 | Acciaio | 3,3 | 1,8 | 12 | 11,5 | 11 | 19 | 1,7 | 1 | 1,1 | | | 0,14 € | | | 07330-141000 | Acciaio | 3,5 | 2,1 | 14 | 13,4 | 12,9 | 21,4 | 1,7 | 1 | 1,1 | | | 0,20 € | | | 07330-151000 | Acciaio | 3,6 | 2,2 | 15 | 14,3 | 13,8 | 22,6 | 1,7 | 1 | 1,1 | | | 0,21 € | | | 07330-161000 | Acciaio | 3,7 | 2,2 | 16 | 15,2 | 14,7 | 23,8 | 1,7 | 1 | 1,1 | | | 0,21 € | | | 07330-171000 | Acciaio | 3,8 | 2,3 | 17 | 16,2 | 15,7 | 25 | 1,7 | 1 | 1,1 | | | 0,28 € | | | 07330-181200 | Acciaio | 3,9 | 2,4 | 18 | 17 | 16,5 | 26,2 | 2 | 1,2 | 1,3 | | | 0,33 € | | | 07330-191200 | Acciaio | 3,9 | 2,5 | 19 | 18 | 17,5 | 27,2 | 2 | 1,2 | 1,3 | | | 0,37 € | | | 07330-201200 | Acciaio | 4 | 2,6 | 20 | 19 | 18,5 | 28,4 | 2 | 1,2 | 1,3 | | | 0,36 € | | | 07330-221200 | Acciaio | 4,2 | 2,8 | 22 | 21 | 20,5 | 30,8 | 2 | 1,2 | 1,3 | | | 0,43 € | | | 07330-241200 | Acciaio | 4,4 | 3 | 24 | 22,9 | 22,2 | 33,2 | 2 | 1,2 | 1,3 | | | 0,51 € | | | 07330-251200 | Acciaio | 4,4 | 3 | 25 | 23,9 | 23,2 | 34,2 | 2 | 1,2 | 1,3 | | | 0,48 € | | | 07330-261200 | Acciaio | 4,5 | 3,1 | 26 | 24,9 | 24,2 | 35,5 | 2 | 1,2 | 1,3 | | | 0,59 € | | | 07330-281500 | Acciaio | 4,7 | 3,2 | 28 | 26,6 | 25,9 | 37,9 | 2 | 1,5 | 1,6 | | | 0,81 € | | | 07330-301500 | Acciaio | 5 | 3,5 | 30 | 28,6 | 27,9 | 40,5 | 2 | 1,5 | 1,6 | | | 0,78 € | | | 07330-321500 | Acciaio | 5,2 | 3,6 | 32 | 30,3 | 29,6 | 43 | 2,5 | 1,5 | 1,6 | | | 1,01 € | | | 07330-351500 | Acciaio | 5,6 | 3,9 | 35 | 33 | 32,2 | 46,8 | 2,5 | 1,5 | 1,6 | | | 1,05 € | | | 07330-381750 | Acciaio | 5,8 | 4,2 | 38 | 36 | 35,2 | 50,2 | 2,5 | 1,75 | 1,85 | | | 1,29 € | | | 07330-401750 | Acciaio | 6 | 4,4 | 40 | 37,5 | 36,5 | 52,6 | 2,5 | 1,75 | 1,85 | | | 1,47 € | | | 07330-451750 | Acciaio | 6,7 | 4,7 | 45 | 42,5 | 41,5 | 59,1 | 2,5 | 1,75 | 1,85 | | | 1,75 € | | | 07330-471750 | Acciaio | 6,8 | 4,9 | 47 | 44,5 | 43,5 | - | 2,5 | 1,75 | 1,85 | | | 1,86 € | | | 07330-502000 | Acciaio | 6,9 | 5,1 | 50 | 47 | 45,8 | 64,5 | 2,5 | 2 | 2,15 | | | 2,30 € | | | 07330-552000 | Acciaio | 7,2 | 5,4 | 55 | 52 | 50,8 | 70,2 | 2,5 | 2 | 2,15 | | | 2,32 € | | | 07330-602000 | Acciaio | 7,4 | 5,8 | 60 | 57 | 55,8 | 75,6 | 2,5 | 2 | 2,15 | | | 2,68 € | | | 07330-752500 | Acciaio | 8,4 | 7 | 75 | 72 | 70,5 | 92,7 | 3 | 2,5 | 2,65 | | | 4,53 € | | | 07330-040401 | acciaio inox | 2,2 | 0,9 | 4 | 3,8 | 3,7 | 8,6 | 1 | 0,4 | 0,5 | | | 0,28 € | | | 07330-050601 | acciaio inox | 2,5 | 1,1 | 5 | 4,8 | 4,7 | 10,3 | 1 | 0,6 | 0,7 | | | 0,28 € | | | 07330-060701 | acciaio inox | 2,7 | 1,3 | 6 | 5,7 | 5,6 | 11,7 | 1,2 | 0,7 | 0,8 | | | 0,28 € | | | 07330-070801 | acciaio inox | 3,1 | 1,4 | 7 | 6,7 | 6,5 | 13,5 | 1,2 | 0,8 | 0,9 | | | 0,35 € | | | 07330-080801 | acciaio inox | 3,2 | 1,5 | 8 | 7,6 | 7,4 | 14,7 | 1,2 | 0,8 | 0,9 | | | 0,36 € | | | 07330-091001 | acciaio inox | 3,3 | 1,7 | 9 | 8,6 | 8,4 | 16 | 1,2 | 1 | 1,1 | | | 0,43 € | | | 07330-101001 | acciaio inox | 3,3 | 1,8 | 10 | 9,6 | 9,3 | 17 | 1,5 | 1 | 1,1 | | | 0,43 € | | | 07330-121001 | acciaio inox | 3,3 | 1,8 | 12 | 11,5 | 11 | 19 | 1,7 | 1 | 1,1 | | | 0,46 € | | | 07330-141001 | acciaio inox | 3,5 | 2,1 | 14 | 13,4 | 12,9 | 21,4 | 1,7 | 1 | 1,1 | | | 0,63 € | | | 07330-151001 | acciaio inox | 3,6 | 2,2 | 15 | 14,3 | 13,8 | 22,6 | 1,7 | 1 | 1,1 | | | 0,68 € | | | 07330-161001 | acciaio inox | 3,7 | 2,2 | 16 | 15,2 | 14,7 | 23,8 | 1,7 | 1 | 1,1 | | | 0,69 € | | | 07330-171001 | acciaio inox | 3,8 | 2,3 | 17 | 16,2 | 15,7 | 25 | 1,7 | 1 | 1,1 | | | 0,95 € | | | 07330-181201 | acciaio inox | 3,9 | 2,4 | 18 | 17 | 16,5 | 26,2 | 2 | 1,2 | 1,3 | | | 1,12 € | | | 07330-191201 | acciaio inox | 3,9 | 2,5 | 19 | 18 | 17,5 | 27,2 | 2 | 1,2 | 1,3 | | | 1,27 € | | | 07330-201201 | acciaio inox | 4 | 2,6 | 20 | 19 | 18,5 | 28,4 | 2 | 1,2 | 1,3 | | | 1,31 € | | | 07330-221201 | acciaio inox | 4,2 | 2,8 | 22 | 21 | 20,5 | 30,8 | 2 | 1,2 | 1,3 | | | 1,63 € | | | 07330-241201 | acciaio inox | 4,4 | 3 | 24 | 22,9 | 22,2 | 33,2 | 2 | 1,2 | 1,3 | | | 1,71 € | | | 07330-251201 | acciaio inox | 4,4 | 3 | 25 | 23,9 | 23,2 | 34,2 | 2 | 1,2 | 1,3 | | | 1,77 € | | | 07330-261201 | acciaio inox | 4,5 | 3,1 | 26 | 24,9 | 24,2 | 35,5 | 2 | 1,2 | 1,3 | | | 1,85 € | | | 07330-281501 | acciaio inox | 4,7 | 3,2 | 28 | 26,6 | 25,9 | 37,9 | 2 | 1,5 | 1,6 | | | 1,91 € | | | 07330-301501 | acciaio inox | 5 | 3,5 | 30 | 28,6 | 27,9 | 40,5 | 2 | 1,5 | 1,6 | | | 2,02 € | | | 07330-321501 | acciaio inox | 5,2 | 3,6 | 32 | 30,3 | 29,6 | 43 | 2,5 | 1,5 | 1,6 | | | 2,19 € | | | 07330-351501 | acciaio inox | 5,6 | 3,9 | 35 | 33 | 32,2 | 46,8 | 2,5 | 1,5 | 1,6 | | | 2,35 € | | | 07330-381751 | acciaio inox | 5,8 | 4,2 | 38 | 36 | 35,2 | 50,2 | 2,5 | 1,75 | 1,85 | | | 2,58 € | | | 07330-401751 | acciaio inox | 6 | 4,4 | 40 | 37,5 | 36,5 | 52,6 | 2,5 | 1,75 | 1,85 | | | 2,81 € | | | 07330-451751 | acciaio inox | 6,7 | 4,7 | 45 | 42,5 | 41,5 | 59,1 | 2,5 | 1,75 | 1,85 | | | 3,17 € | | | 07330-502001 | acciaio inox | 6,9 | 5,1 | 50 | 47 | 45,8 | 64,5 | 2,5 | 2 | 2,15 | | | 2,89 € | | | 07330-552001 | acciaio inox | 7,2 | 5,4 | 55 | 52 | 50,8 | 70,2 | 2,5 | 2 | 2,15 | | | 3,19 € | | | 07330-602001 | acciaio inox | 7,4 | 5,8 | 60 | 57 | 55,8 | 75,6 | 2,5 | 2 | 2,15 | | | 3,71 € | | | 07330-752501 | acciaio inox | 8,4 | 7 | 75 | 72 | 70,5 | 92,7 | 3 | 2,5 | 2,65 | | | 7,12 € | |
