        Manettes indexables en plastique, avec taraudage et anneau denté en zinc, insert fileté en acier bruni, pouces

Description de l'article/illustrations du produit

DescriptionMatière :Manette en plastique renforcé de fibre de verre, couronne dentée en zinc injecté haute pression.
Insert en acier, classe de résistance 5.8.Finition :Acier bruni.Sur demande :Autres taraudages et finitions spéciales.
La cote «H1» est disponible dans d’autres longueurs (prix spécifique).Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06600 inch Manettes indexables en plastique, avec taraudage et anneau denté en zinc, insert fileté en acier bruni, pouces

482 kB

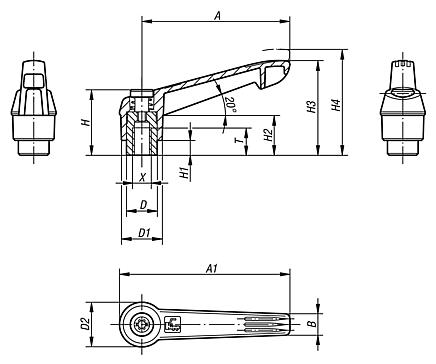

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	Taille	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Nombre de dents
06600-1AEΔ	1	8-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16
06600-1A0Δ	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16
06600-1A1Δ	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16
06600-1A2Δ	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16
06600-2A2Δ	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20
06600-2A3Δ	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20
06600-3A3Δ	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22
06600-3A4Δ	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22
06600-4A4Δ	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24
06600-4A5Δ	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24
06600-5A5Δ	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26
06600-5A6Δ	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26
