        Poignées indexables basses avec vis, pouces

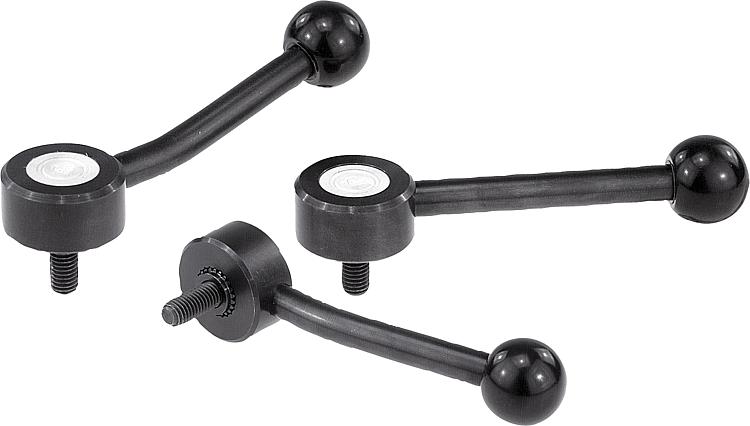

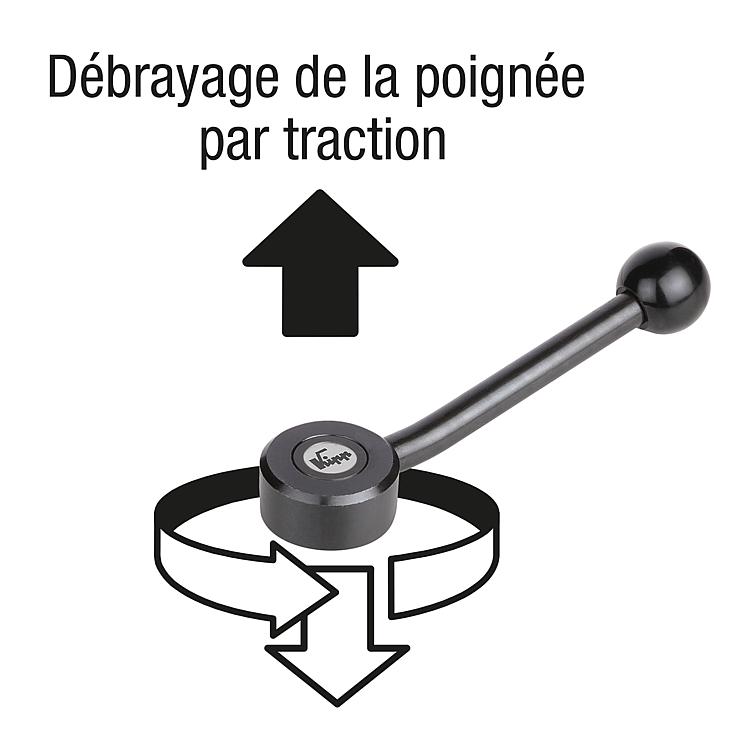

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Insert : acier, classe de résistance 5.8.
Boule : plastique noir.Finition :Bruni.Nota :Pour la gamme en pouces, la dimension X est indiquée en pouces, toutes les autres dimensions étant en mm.Sur demande :Autres filetages, longueurs de vis et finitions spéciales.
Les cotes «H1» et «A» sont disponibles dans d’autres longueurs (prix spécifique).Indication de dessin :

1) Bout plat chanfreiné DIN EN ISO 4753

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06400 inch Poignées indexables basses avec vis, pouces

248 kB

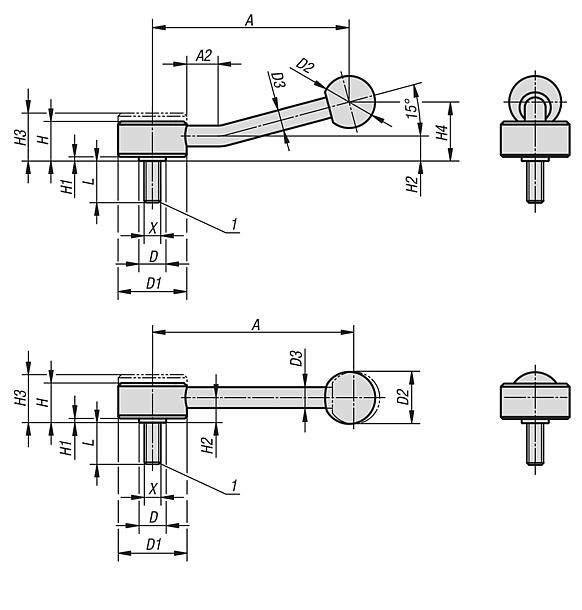

Dessins (aperçu complet)

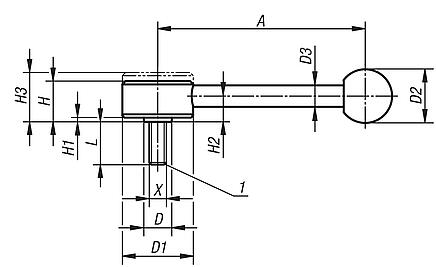

Poignée indexable basse avec vis, 0 degré, pouces

plus d'infos

Dessins

Poignée indexable basse avec vis, 0 degré, pouces

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	Forme	X	A=Longueur de poignée	D	D1	D2	D3	H	H1	H2	H3	L	Nombre de dents
06400-1A31X	0°	5/16-18	102	13,5	33	25	10	19	2	12	23	20/25/30/40/50/60	20
06400-1A41X	0°	3/8-16	102	13,5	33	25	10	19	2	12	23	20/25/30/40/50/60	20
06400-2A41X	0°	3/8-16	131	19	41	30	12	22	2	13,5	26	20/25/30/40/50/60	24
06400-2A51X	0°	1/2-13	131	19	41	30	12	22	2	13,5	26	20/25/30/40/50/60	24
06400-3A51X	0°	1/2-13	148	23	45	37	14	28	2	17	33	20/25/30/40/50/60	26
06400-3A61X	0°	5/8-11	148	23	45	37	14	28	2	17	33	20/25/30/40/50/60	26

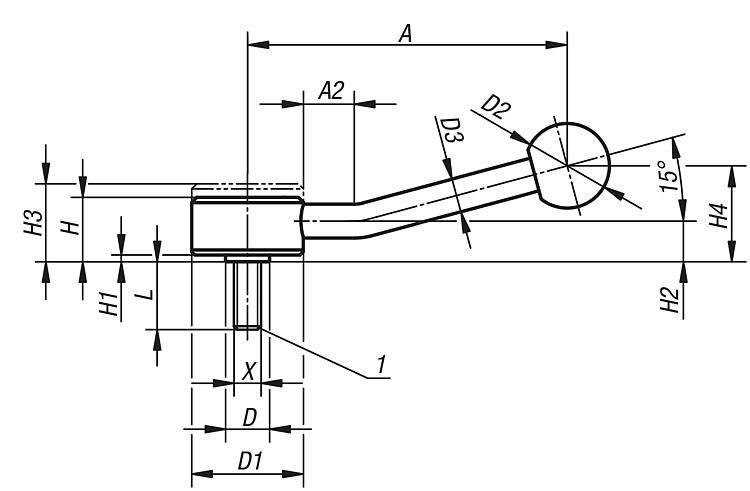

Poignée indexable basse avec vis, 15 degrés, pouces

plus d'infos

Dessins

Poignée indexable basse avec vis, 15 degrés, pouces

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	Forme	X	A=Longueur de poignée	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Nombre de dents	L
06400-1A32X	15°	5/16-18	100	15	13,5	33	25	10	19	2	12	23	29	20	20/25/30/40/50/60
06400-1A42X	15°	3/8-16	100	15	13,5	33	25	10	19	2	12	23	29	20	20/25/30/40/50/60
06400-2A42X	15°	3/8-16	127	15	19	41	30	12	22	2	13,5	26	38	24	20/25/30/40/50/60
06400-2A52X	15°	1/2-13	127	15	19	41	30	12	22	2	13,5	26	38	24	20/25/30/40/50/60
06400-3A52X	15°	1/2-13	145	15	23	45	37	14	28	2	17	33	48	26	20/25/30/40/50/60
06400-3A62X	15°	5/8-11	145	15	23	45	37	14	28	2	17	33	48	26	20/25/30/40/50/60
