06380 inchPoignées indexables avec vis, pouces |
retour |
|
|
DescriptionMatière :Insert : acier, classe de résistance 5.8.
Boule : plastique noir.Finition :Revêtement en plastique à structuration fine, noir.Sur demande :Autres filetages, longueurs de vis et finitions spéciales.

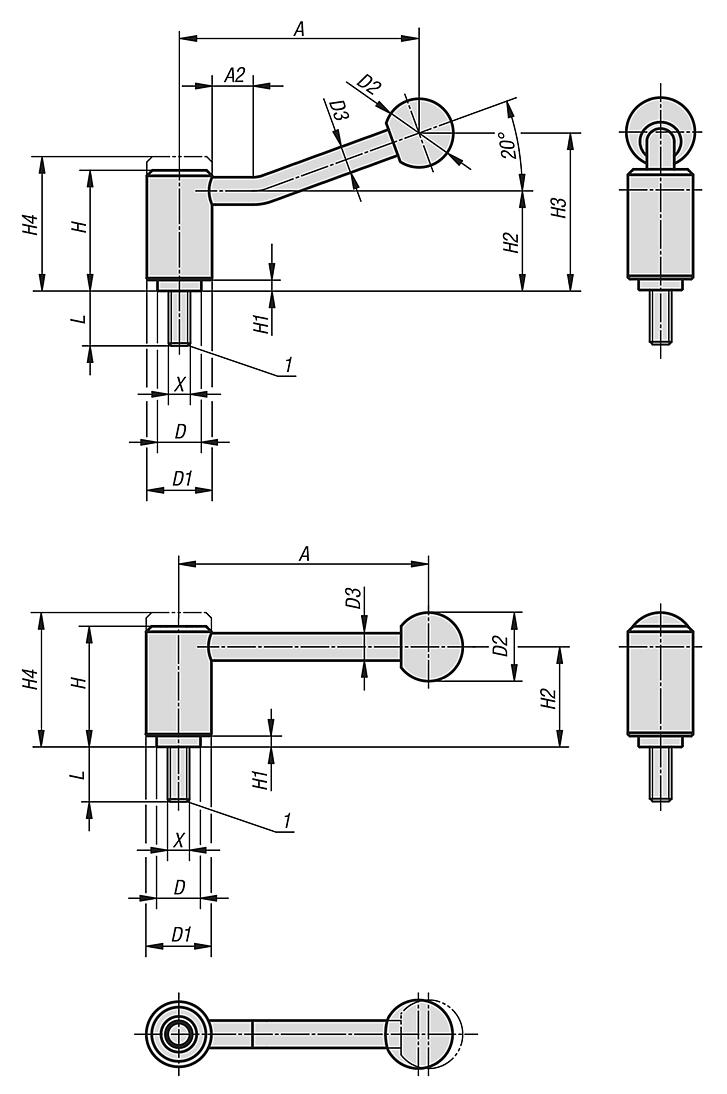

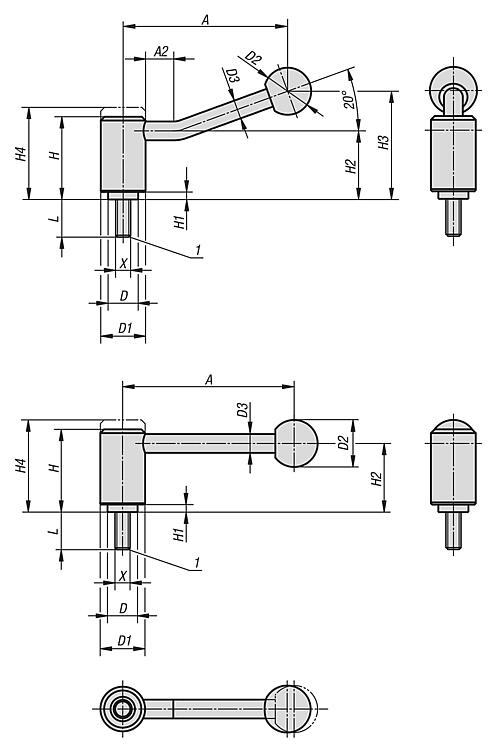

Les cotes «H1» et «A» sont disponibles dans d’autres longueurs (prix spécifique).Indication de dessin :1) Bout plat chanfreiné DIN EN ISO 4753 TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|

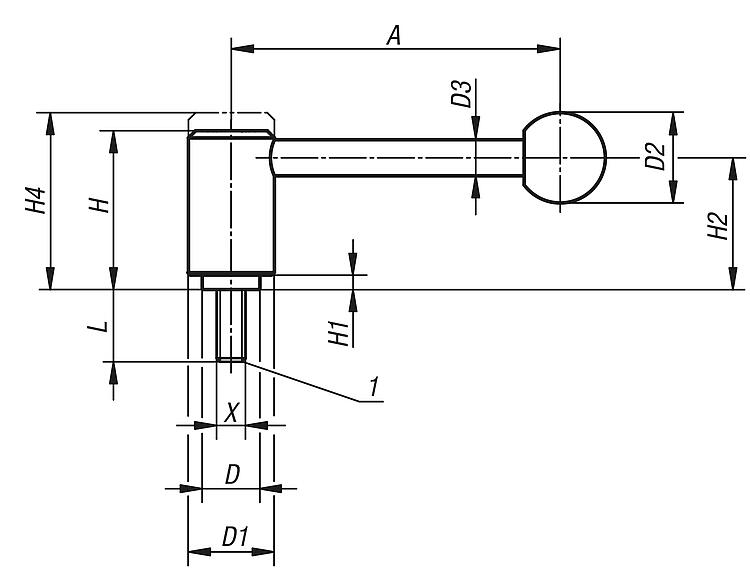

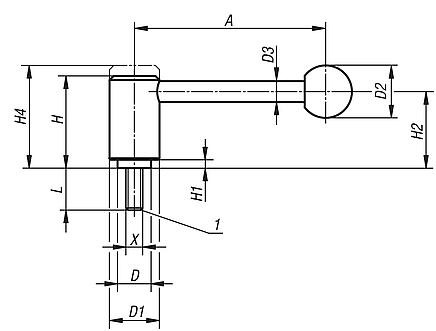

| Référence | Forme | Taille | X | A=Longueur de poignée | D | D1 | D2 | D3 | H | H1 | H2 | H4 | L | Nombre de
dents
| Filtre |
|---|
| 06380-1A32X | 0° | 1 | 5/16-18 | 92 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 49,5 | 20/25/30/40/50/60 | 22 |  | | 06380-1A42X | 0° | 1 | 3/8-16 | 92 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 49,5 | 20/25/30/40/50/60 | 22 | | | 06380-1A52X | 0° | 1 | 1/2-13 | 92 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 49,5 | 20/25/30/40/50/60 | 22 | | | 06380-2A52X | 0° | 2 | 1/2-13 | 111 | 19 | 28 | 32 | 12 | 51,5 | 5,5 | 42 | 57,5 | 20/25/30/40/50/60 | 24 | | | 06380-3A52X | 0° | 3 | 1/2-13 | 134,5 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 65 | 20/25/30/40/50/60 | 26 | | | 06380-3A62X | 0° | 3 | 5/8-11 | 134,5 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 65 | 20/25/30/40/50/60 | 26 | | | 06380-4A62X | 0° | 4 | 5/8-11 | 134 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 76,5 | 30/40/50/60 | 36 | | | 06380-4A72X | 0° | 4 | 3/4-10 | 134 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 76,5 | 30/40/50/60 | 36 | |
|

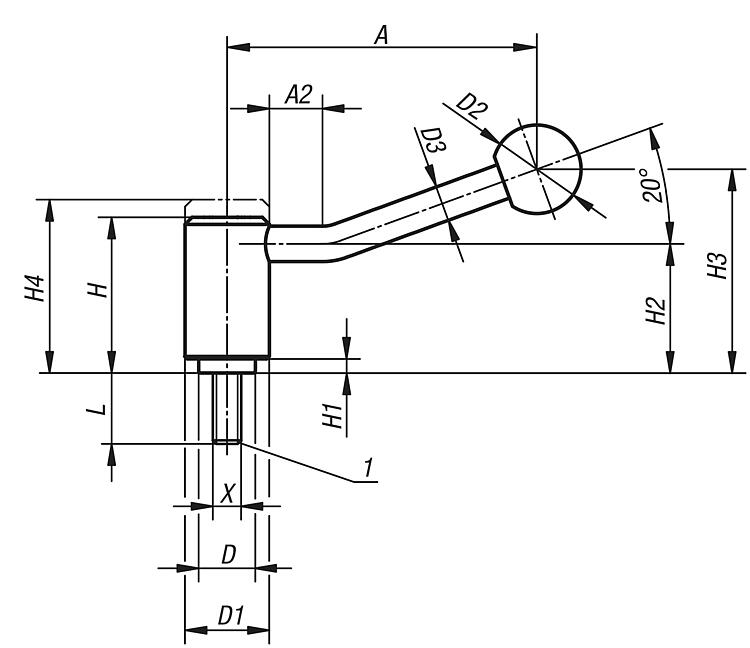

| Référence | Forme | X | A=Longueur de poignée | A2 | D | D1 | D2 | D3 | H | H1 | H2 | H3 | H4 | Nombre de
dents
| L | Filtre |
|---|
| 06380-1A31X | 20° | 5/16-18 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 22 | 20/25/30/40/50/60 | | | 06380-1A41X | 20° | 3/8-16 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 22 | 20/25/30/40/50/60 | | | 06380-1A51X | 20° | 1/2-13 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 22 | 20/25/30/40/50/60 | | | 06380-2A51X | 20° | 1/2-13 | 106 | 15 | 19 | 28 | 32 | 12 | 51,5 | 5,5 | 42 | 68,5 | 57,5 | 24 | 20/25/30/40/50/60 | | | 06380-3A51X | 20° | 1/2-13 | 128,5 | 15 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 26 | 20/25/30/40/50/60 | | | 06380-3A61X | 20° | 5/8-11 | 128,5 | 15 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 26 | 20/25/30/40/50/60 | | | 06380-4A61X | 20° | 5/8-11 | 128,5 | 15 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 36 | 30/40/50/60 | | | 06380-4A71X | 20° | 3/4-10 | 128,5 | 15 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 36 | 30/40/50/60 | |
|
