        Poignée indexable basse avec vis, 15 degrés, pouces

Description de l'article/illustrations du produit

DescriptionMatière :Insert : acier, classe de résistance 5.8.
Boule : plastique noir.Finition :Bruni.Sur demande :Autres filetages, longueurs de vis et finitions spéciales.

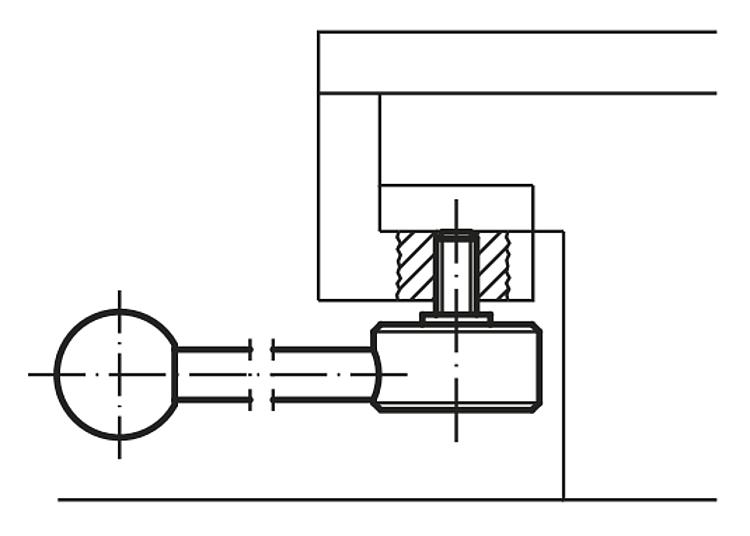

Les cotes «H1» et «A» sont disponibles dans d’autres longueurs (prix spécifique).Indication de dessin :

1) Bout plat chanfreiné DIN EN ISO 4753

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06400_15 inch Poignée indexable basse avec vis, 15 degrés, pouces

200 kB

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	Forme	X	A=Longueur de poignée	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Nombre de dents	L
06400-1A32X	15°	5/16-18	100	15	13,5	33	25	10	19	2	12	23	29	20	20/25/30/40/50/60
06400-1A42X	15°	3/8-16	100	15	13,5	33	25	10	19	2	12	23	29	20	20/25/30/40/50/60
06400-2A42X	15°	3/8-16	127	15	19	41	30	12	22	2	13,5	26	38	24	20/25/30/40/50/60
06400-2A52X	15°	1/2-13	127	15	19	41	30	12	22	2	13,5	26	38	24	20/25/30/40/50/60
06400-3A52X	15°	1/2-13	145	15	23	45	37	14	28	2	17	33	48	26	20/25/30/40/50/60
06400-3A62X	15°	5/8-11	145	15	23	45	37	14	28	2	17	33	48	26	20/25/30/40/50/60
