        Tables de guidage de précision à palier à rouleaux avec vis de réglage micrométrique

Description de l'article/illustrations du produit

DescriptionMatière :Fonte grise EN GJL 250.Finition :Surface : rectifiée.Nota :Table de guidage disponible en aluminium sur demande. La vis micrométrique est graduée de 0,02 en 0,02 mm. Le modèle 21040-040045 est graduée de 0,01 en 0,01 mm. D’autres graduations sont possibles sur demande.
Les données de charge admissibles indiquées sont valables pour 1 million de cycles.
Les données de moments de torsion sont indiquées uniquement pour les chariots centrés.

F = charge admissible en utilisation dynamique ou statique.
TI = Nombre d’alésages de fixation E1/M sur la partie inférieure.
TA = Nombre d’alésages de fixation E1/M sur la partie supérieure.

* Entraxe des alésages de fixation sur la partie supérieure = 25 mm.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 21040 Tables de guidage de précision à palier à rouleauxavec vis de réglage micrométrique

146 kB

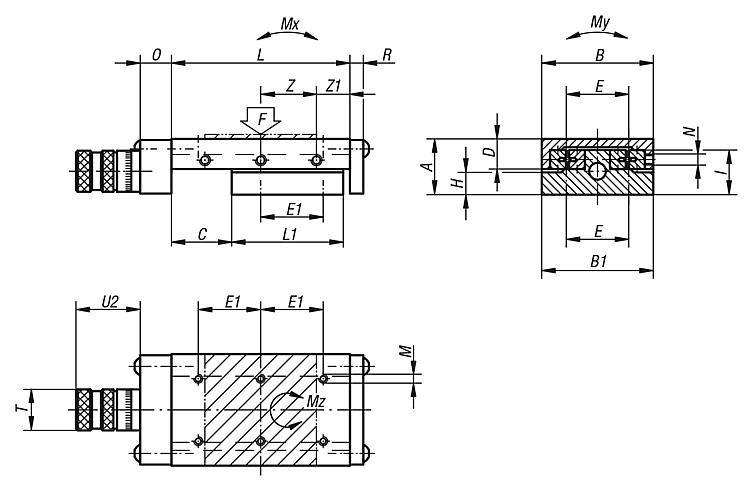

Dessins

Sélection/filtre d'articles

Référence	A	B	B1	C	D	E	E1	Tl	TA	H	I	L	L1	M	N	O	R	T	U2	Z	Z1	Broche	F N	Mx Nm	My Nm	Mz Nm	Prix
21040-040045	20	40	39,5	10	13	30	15*	4	4	6,5	13	45	30	M3	M3	12	3	16	25	15x1	15	M5x0,5	183	1	3	2	743,90 €
21040-050075	25	50	49,5	20	17	28	28	4	6	7,5	18	75	50	M4	M3	14	6	23	36	25x1	25	M6x1	286	4	7	6	830,69 €
21040-060075	25	60	59,5	20	17	34	34	4	4	7,5	18	75	50	M4	M4	14	6	23	36	25x1	25	M6x1	289	4	8	6	775,79 €
21040-100360	40	100	99,5	150	27,5	86	86	6	8	12	28	360	200	M6	M6	15	6	30	44	50x3	105	M10x1	1130	61	100	107	2 052,81 €
