21033Tables de guidage à queue d’aronde avec vis de réglage... |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Fonte grise EN GJL 250.Finition :Surface : rectifiée.Nota :On peut utiliser une manette indexable, 06460 en remplacement de la vis ”N”. La vis micrométrique est graduée de 0,02 en 0,02 mm. D’autres graduations sont possibles sur demande. La poignée du volant est rabattable.
Les données de charge (F) indiquées sont valables pour les charges dynamiques pour 1 million de cycles. Pour les contraintes statiques, la charge admissible est égale à 10 fois la valeur ”F”. Les données de moments de torsion sont indiquées uniquement pour les chariots centrés.
TI = Nombre d’alésages de fixation E/M sur la partie inférieure.
TA = Nombre d’alésages de fixation E/M sur la partie supérieure.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|

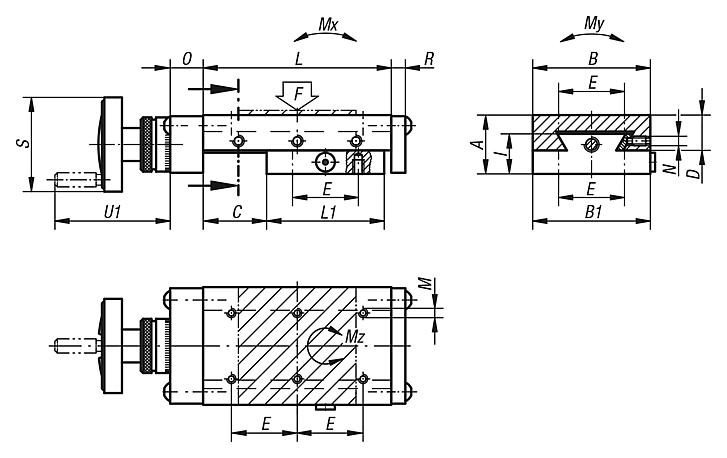

| Référence | A | B | B1 | C | D
| E | Tl | TA | I | L | L1 | M | N | O | R | S | U1 | Broche | F
N | Mx
Nm | My
Nm | Mz
Nm | CAO | Acc. | Prix | Commander |
|---|
| 21033-150210 | 50 | 150 | 149 | 50 | 29,5 | 130 | 4 | 4 | 35,5 | 210 | 150 | M8 | M8 | 28 | 8 | 80 | 100 | Tr 16x2 | 917 | 31 | 128 | 33 |  | | 1 349,47 € | | | 21033-150310 | 50 | 150 | 149 | 100 | 29,5 | 130 | 4 | 6 | 35,5 | 310 | 200 | M8 | M8 | 28 | 8 | 80 | 100 | Tr 16x2 | 868 | 53 | 169 | 58 | | | 1 605,96 € | |
