        Table de guidage à queue d’aronde avec butées de fin de course

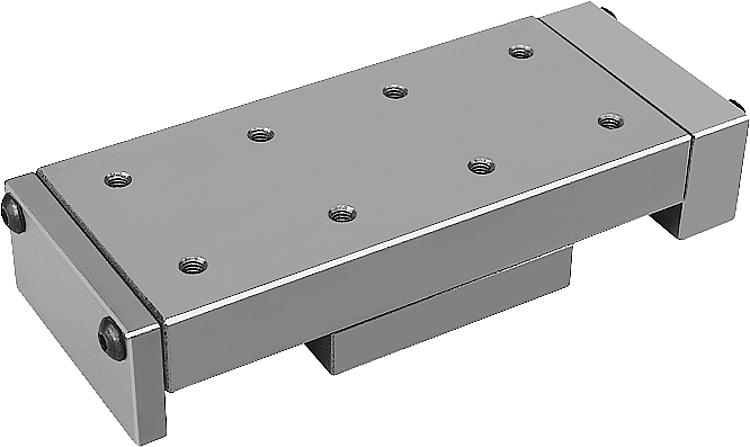

Description de l'article/illustrations du produit

DescriptionMatière :Fonte grise EN GJL 250.Finition :Surface : rectifiée.Nota :On peut utiliser une manette indexable, 06460 en remplacement de la vis ”N”. Les données de charge (F) indiquées sont valables pour les charges dynamiques pour 1 million de cycles.
Pour les contraintes statiques, la charge admissible est égale à 10 fois la valeur ”F”. Les données de moments de torsion sont indiquées uniquement pour les chariots centrés.

TI = Nombre d’alésages de fixation E/M sur la partie inférieure.
TA = Nombre d’alésages de fixation E/M sur la partie supérieure.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 21031 Table de guidage à queue d’arondeavec butées de fin de course

145 kB

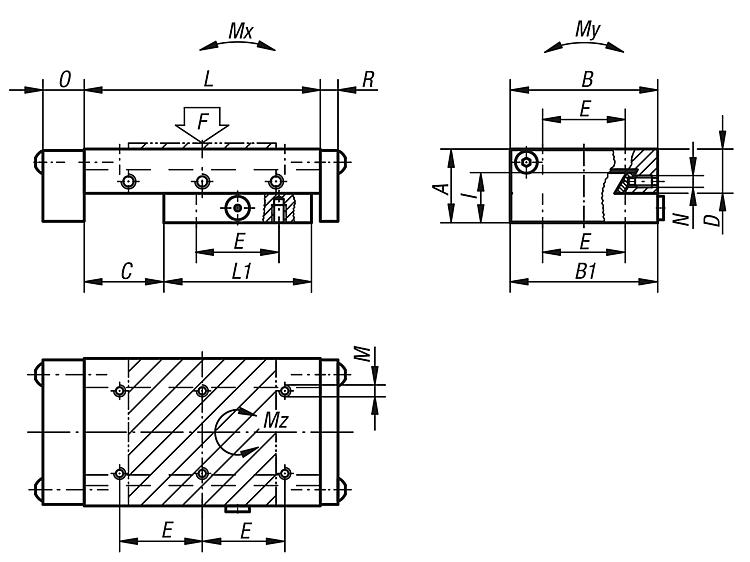

Dessins

Sélection/filtre d'articles

Référence	A	B	B1	C	D	E	Tl	TA	I	L	L1	M	N	O	R	F N	Mx Nm	My Nm	Mz Nm	Prix
21031-050080	25	50	49,5	25	15	28	4	6	17,6	80	50	M4	M5	14	6	109	2	6	2	341,85 €
21031-050105	25	50	49,5	50	15	28	4	8	17,6	105	50	M4	M5	14	6	61	2	6	2	363,08 €
21031-075105	32	75	74,5	25	19,5	62	4	4	22,5	105	75	M5	M5	15	6	290	5	19	6	439,28 €
21031-075130	32	75	74,5	50	19,5	62	4	4	22,5	130	75	M5	M5	15	6	168	5	19	6	458,74 €
21031-100135	40	100	99,5	25	24	86	4	4	27,5	135	100	M6	M6	15	6	586	11	43	12	552,62 €
21031-100160	40	100	99,5	50	24	86	4	4	27,5	160	100	M6	M6	15	6	351	11	43	12	593,37 €
21031-100260	40	100	99,5	100	24	86	4	6	27,5	260	150	M6	M6	15	6	395	23	63	26	797,02 €
