Perno di serraggio a coda di rondine UNILOCK Dimensione sistema 80 mm
Descrizione articolo/immagini prodotto
DescrizioneMateriale:Acciaio da cementazione.Versione:Temprato e brunito. Superfici funzionali rettificate.Nota:I bulloni di serraggio di compensazione a coda di rondine UNILOCK sono adatti per il serraggio e il posizionamento di pezzi e dispositivi. I bulloni di fissaggio possono essere avvitati con il pezzo intercambiabile e adattati ai vari moduli di base. Non è necessaria alcuna filettatura per il fissaggio del bullone di serraggio, poiché ciò avviene tramite la coda di rondine su un bordo di serraggio del pezzo da lavorare.
È possibile raggiungere forze di serraggio fino a 15.000 N. Per il montaggio del bullone di serraggio è necessario rispettare le seguenti coppie di serraggio: - materiali in acciaio: 55 Nm. - materiai in alluminio: 17 Nm.
La funzione turbo dei moduli di serraggio non deve essere utilizzata quando si utilizzano i bulloni di fissaggio a coda di rondine UNILOCK.

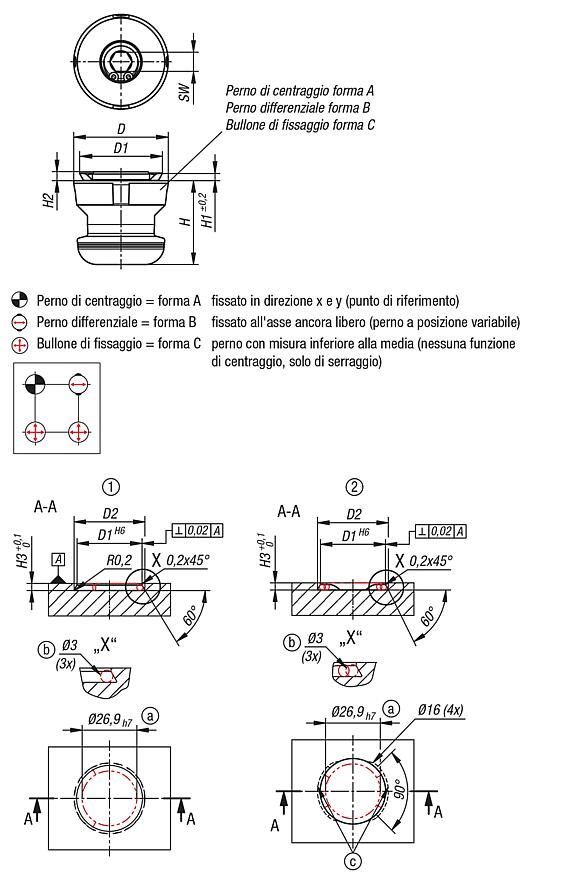

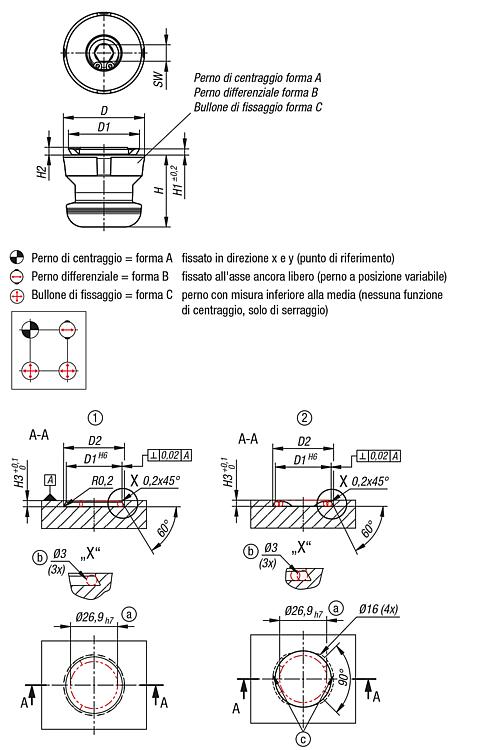

Quando si avvitano più volte i bulloni di fissaggio a coda di rondine (interfaccia centrata con precisione), è necessario osservare l'allineamento delle superfici del cursore. Il bullone di serraggio a coda di rondine della forma B deve avere un allineamento della guida di 90° rispetto alla superficie del cursore.Montaggio:Vedere il profilo di installazione.Vantaggi:- Non è necessaria alcuna filettatura di fissaggio nel pezzo. - Profondità di installazione ridotta grazie alla coda di rondine.Fornitura1x bullone di serraggio a coda di rondine UNILOCK con vite di fissaggio.Nota disegno:
