        Morsetti flangiati alluminio, per unità lineari

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Getto di alluminio.
Vite a testa cilindrica DIN 7984 e dado esagonale DIN 985, acciaio.Versione:Verniciato a polvere colore nero.
Vite a testa cilindrica e dado esagonale zincato.Nota:* Foro oblungo.Su richiesta:Maniglia a leva per il fissaggio.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 29130 Morsetti flangiati alluminio, per unità lineari

424 kB

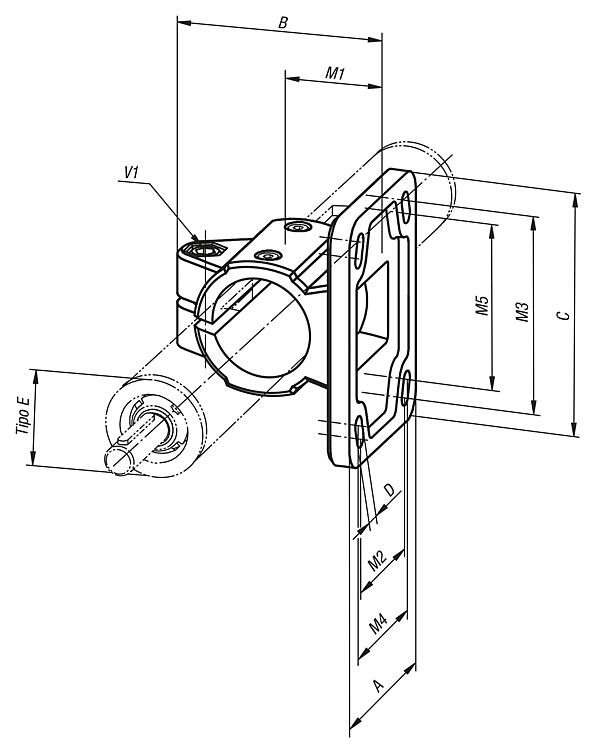

Disegni

Selezione/filtro articoli

N. ordine	Tipo E	A	B	C	D	M1	M2	M3	M4	M5	V1	Prezzo
29130-18	18	37	42,5	50	5,5 (2x)	18	-	40	-	-	M6x16	20,56 €
29130-30	30	55	63	78	6,5* (2x)	30	-	60	-	53	M8x25	23,49 €
29130-40	40	80	87	105	8,5* (4x)	42	52	82	60	80	M10x30	39,16 €
29130-50	50	92	100	130	10,5* (4x)	50	60	100	62	98	M10x35	40,16 €
