        Morsetti a croce alluminio, per unità lineari

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Getto di alluminio.
Vite a testa cilindrica DIN 7984 e dado esagonale DIN 985, acciaio.Versione:Verniciato a polvere colore nero.
Vite a testa cilindrica e dado esagonale zincato.Su richiesta:Maniglia a leva per il fissaggio.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 29120 Morsetti a croce alluminio, per unità lineari

315 kB

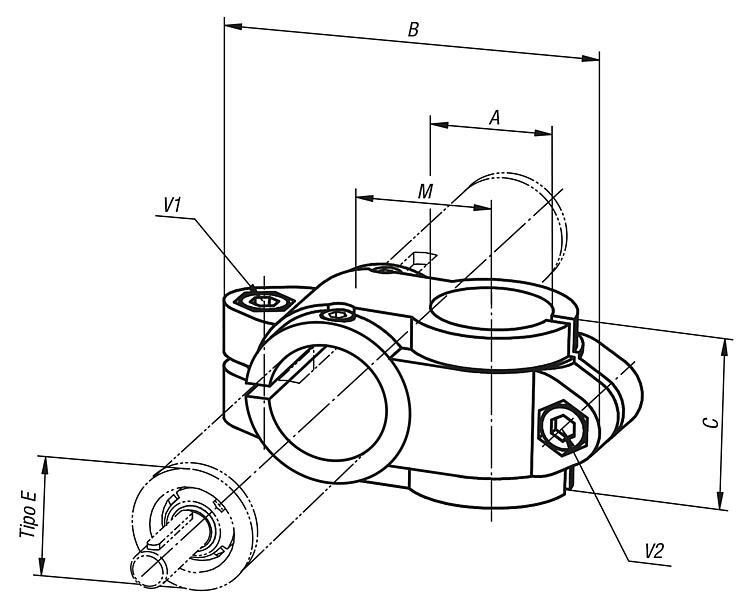

Disegni

Selezione/filtro articoli

N. ordine	Tipo E	A	B	C	M	V1	V2	Prezzo
29120-1818	18	18	66	25,5	20	M6x16	M6x16	21,55 €
29120-3020	30	20	99	40	33	M8x25	M8x25	25,46 €
29120-3030	30	30	99	40	33	M8x25	M8x25	25,46 €
29120-4020	40	20	109	40	36	M10x30	M8x25	38,18 €
29120-4040	40	40	137	60	45	M10x30	M10x30	39,16 €
29120-5040	50	40	154	70	54	M10x35	M10x35	43,09 €
29120-5050	50	50	154	70	54	M10x35	M10x35	43,09 €
