        Unità lineari con vite trapezoidale in acciaio, con cuscinetto a strisciamento o a sfere

Descrizione articolo/immagini prodotto

DescrizioneMateriale, esecuzione:

Tubo di precisione secondo DIN EN 10305, acciaio inox 1.4301.
Per il tipo E 18 acciaio galvanizzato.
Mandrino a filettatura trapezoidale in acciaio, filettatura destrorsa, rullata.

Nota:Intervallo medio di velocità, autobloccante.Su richiesta:Filettatura sinistrorsa, versione in acciaio inox, 2 alberi di azionamento, altre corse o volantini.Accessori:- Versioni 29120, 29125, 29130, 29135
- Pezzi per bloccaggio del sistema di collegamento di tubiPrincipio di funzionamento:Un movimento di rotazione del mandrino filettato viene convertito in un movimento lineare in uscita della slitta guida.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 29105 Unità lineari con vite trapezoidale in acciaio, con cuscinetto a strisciamento o a sfere

136 kB

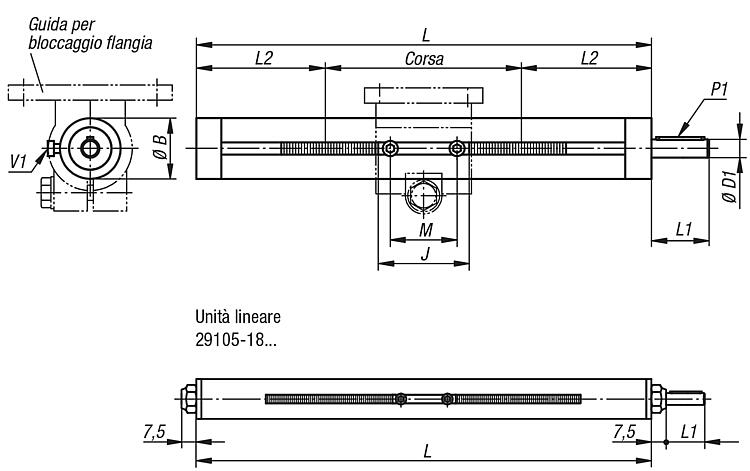

Disegni

Selezione/filtro articoli

N. ordine	Versione 1	Tipo E	Mandrino	L	Corsa S	B	D1	J	L1	L2	M	P1 Linguetta di aggiustamento DIN 6885	V1	Prezzo
29105-300001X300	con cuscinetti scorrevoli	30	Tr 14x3	300	100	30	8 h8	38	26	100	28	2 x 2 x 20	M4x8	184,08 €
29105-300001X500	con cuscinetti scorrevoli	30	Tr 14x3	500	300	30	8 h8	38	26	100	28	2 x 2 x 20	M4x8	229,11 €
29105-300001X800	con cuscinetti scorrevoli	30	Tr 14x3	800	600	30	8 h8	38	26	100	28	2 x 2 x 20	M4x8	296,68 €
29105-400001X300	con cuscinetti scorrevoli	40	Tr 20x4	300	91	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	205,62 €
29105-400001X500	con cuscinetti scorrevoli	40	Tr 20x4	500	291	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	252,63 €
29105-400001X800	con cuscinetti scorrevoli	40	Tr 20x4	800	591	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	323,13 €
29105-400001X1000	con cuscinetti scorrevoli	40	Tr 20x4	1000	791	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	366,25 €
29105-500001X500	con cuscinetti scorrevoli	50	Tr 20x4	500	265	50	12 h8	63	38	117,5	44	4 x 4 x 32	M6x10	259,49 €
29105-500001X800	con cuscinetti scorrevoli	50	Tr 20x4	800	565	50	12 h8	63	38	117,5	44	4 x 4 x 32	M6x10	332,91 €
29105-500001X1000	con cuscinetti scorrevoli	50	Tr 20x4	1000	765	50	12 h8	63	38	117,5	44	4 x 4 x 32	M6x10	381,89 €
29105-180101X300	con cuscinetti a sfera	18	Tr 10x2	300	145	18	6 h9	24	17	77,5	18	2 x 2 x 12	M3x5	194,89 €
29105-180101X500	con cuscinetti a sfera	18	Tr 10x2	500	345	18	6 h9	24	17	77,5	18	2 x 2 x 12	M3x5	234,08 €
29105-300101X300	con cuscinetti a sfera	30	Tr 14x3	300	100	30	8 h8	38	26	100	28	2 x 2 x 20	M4x8	235,99 €
29105-300101X500	con cuscinetti a sfera	30	Tr 14x3	500	300	30	8 h8	38	26	100	28	2 x 2 x 20	M4x8	281,05 €
29105-300101X800	con cuscinetti a sfera	30	Tr 14x3	800	600	30	8 h8	38	26	100	28	2 x 2 x 20	M4x8	348,59 €
29105-400101X300	con cuscinetti a sfera	40	Tr 20x4	300	91	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	252,63 €
29105-400101X500	con cuscinetti a sfera	40	Tr 20x4	500	291	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	299,67 €
29105-400101X800	con cuscinetti a sfera	40	Tr 20x4	800	591	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	370,12 €
29105-400101X1000	con cuscinetti a sfera	40	Tr 20x4	1000	791	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	417,15 €
29105-500101X500	con cuscinetti a sfera	50	Tr 20x4	500	265	50	12 h8	63	38	117,5	44	4 x 4 x 32	M6x10	273,17 €
29105-500101X800	con cuscinetti a sfera	50	Tr 20x4	800	565	50	12 h8	63	38	117,5	44	4 x 4 x 32	M6x10	346,61 €
29105-500101X1000	con cuscinetti a sfera	50	Tr 20x4	1000	765	50	12 h8	63	38	117,5	44	4 x 4 x 32	M6x10	395,55 €
